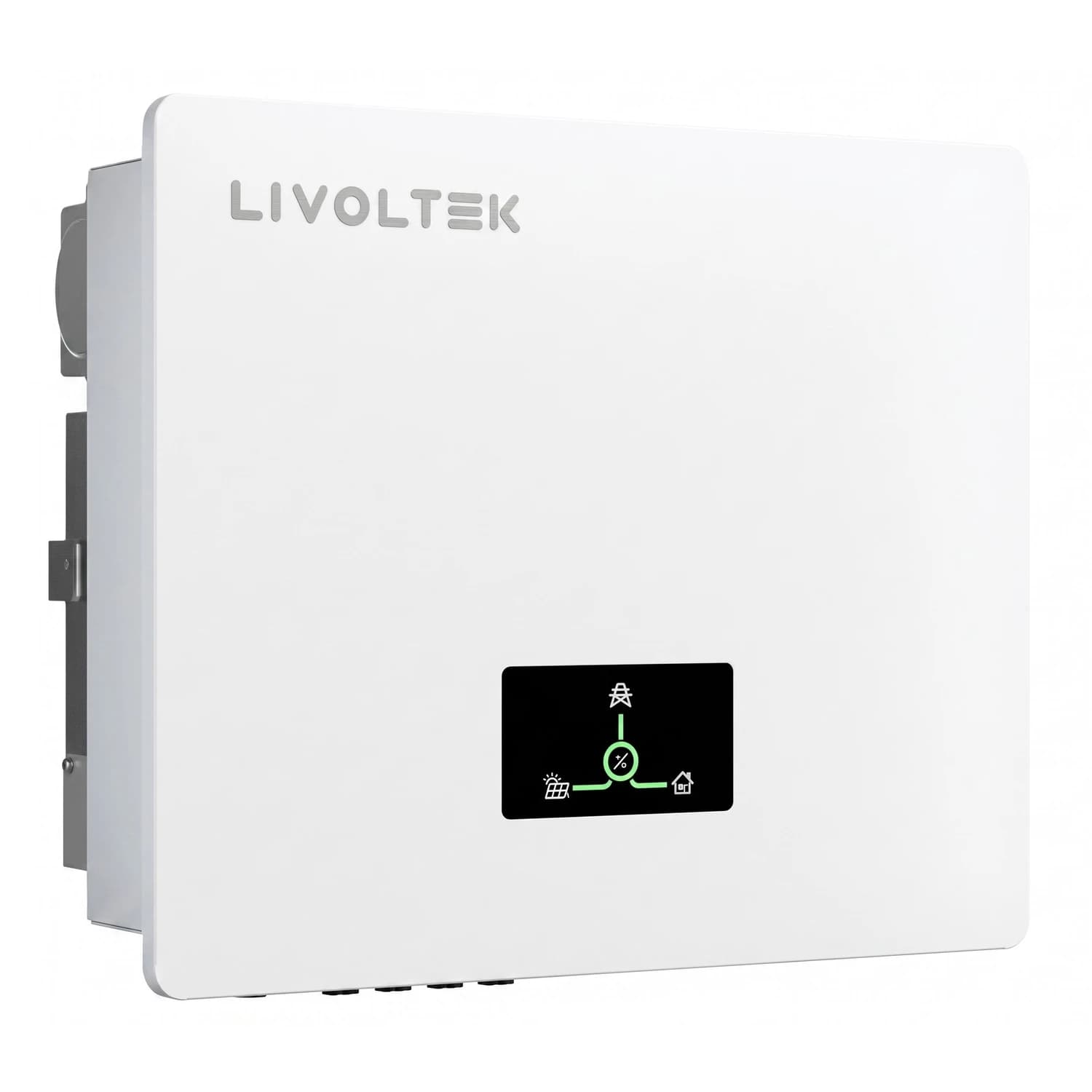

Inversor on grid 10kW trifásico GT3-10KDL1 Livoltek

LIVOLTEK - serie GT3-DL1

Inversor on grid trifásico 10kW con 150% de sobredimensionamiento FV y arranque a 160V

Solución trifásica para techos residenciales de alto consumo y proyectos comerciales o industriales.

El GT3-10KDL1 convierte la energía de tu arreglo fotovoltaico en corriente alterna trifásica a 220V, con capacidad para conectar hasta 150% más potencia en paneles que la nominal de salida. Su gestión de sombras integrada evita que un panel parcialmente sombreado tumbe el rendimiento de toda la cadena. Trabaja con voltajes de arranque bajos, lo que le permite empezar a producir energía más temprano en la mañana y seguir haciéndolo con menos radiación.

• Potencia nominal de salida 10 kW trifásica
• Sobredimensionamiento FV hasta 150%
• Eficiencia máxima 98,6%
• Grado de protección IP65
• 2 MPPT con 2 cadenas cada uno
• Compatible con paneles de alta potencia (+600W)

10 kW

Potencia nominal de salida CA trifásica

150 %

Máximo sobredimensionamiento FV permitido

98,6 %

Eficiencia máxima

160 V

Voltaje de arranque

IP65

Grado de protección

Este inversor está pensado para instalaciones trifásicas que necesitan volumen de generación sin sacrificar respuesta ante sombras parciales o condiciones de radiación baja. Con 2 seguidores MPPT y 2 cadenas por cada uno, permite orientar el arreglo en distintas direcciones o repartir paneles entre techos con inclinaciones diferentes sin perder rendimiento en ninguna de las secciones.

El rango de operación MPPT de 140V a 1000V y el voltaje máximo de entrada de 1100V dan margen para diseñar cadenas largas de paneles de alta potencia, lo que reduce el número de strings y simplifica el cableado en instalaciones comerciales e industriales. La protección IP65 permite instalarlo a la intemperie, algo relevante en cubiertas expuestas a la humedad de la costa Caribe o del Pacífico colombiano.

SobredimensionamientoHasta 150% más potencia FV que la nominal de salida Puedes instalar un arreglo fotovoltaico considerablemente mayor a los 10 kW de salida nominal, aprovechando mejor el inversor en horas de baja radiación y maximizando la generación anual sin necesitar un equipo de mayor capacidad.

• Arranque160V Empieza a inyectar energía a la red con voltajes de entrada bajos, útil en las primeras y últimas horas de sol.
• Gestión de sombrasIntegrada Mantiene la producción del arreglo aunque parte de los paneles reciba sombra parcial.
• MonitoreoApp inteligente Supervisa y optimiza el sistema de forma remota desde el celular.
• Protección eléctricaSPD tipo II Protege el inversor frente a sobretensiones transitorias en la línea DC y AC.
• Seguridad contra incendiosAFCI opcional Detecta arcos eléctricos anómalos en el cableado del sistema FV.
• ComunicaciónRS485, 4G/Wi-Fi+Bluetooth, DRM Se integra con medidor inteligente y sistemas de monitoreo remoto.

Entrada fotovoltaica

Máxima potencia de entrada FV	15000 Wp
Máximo voltaje de entrada FV	1100V
Mínimo voltaje de entrada FV	140V
Voltaje de arranque	160V
Voltaje nominal de entrada	650V
Rango de operación MPPT	140V - 1000V
Máxima corriente de entrada DC	40A/40A
Máxima corriente en corto circuito	52A/52A
Número de MPPT	2
Cadenas por MPPT	2/2

Salida a la red

Potencia nominal	10000W
Máxima potencia aparente	11000VA
Corriente nominal de salida	26,2 A
Máxima corriente de salida	28,9 A
Tensión nominal a la red	3/N/PE, 220V
Rango de tensión a la red	127V - 300V
Frecuencia nominal	50Hz/60Hz
Rango de frecuencia	45Hz-55Hz / 55Hz-65Hz
Factor de potencia	>0,99 (ajustable 0,8 adelanto - 0,8 atraso)
THDi a potencia nominal	<3%

Eficiencia

Eficiencia máxima	98,6%
Euro eficiencia	98,2%
Eficiencia MPPT	>99%

Protecciones

Sobretensiones	Tipo II
Detección de corriente FV	Soportado
Cortocircuito AC	Soportado
Anti isla	Soportado
Monitoreo de falla a tierra	Soportado
Monitoreo de corriente residual	Soportado
Polaridad revertida DC	Soportado
Anti arco (AFCI)	Soportado (opcional)

Datos generales

Dimensiones (An x Al x Prof)	530 x 444 x 190 mm
Peso	24,5 kg
Grado de protección	IP65
Refrigeración	Ventilador
Rango de temperatura de operación	-30°C a 60°C (derrateo a 45°C)
Ruido típico	<40dB
Autoconsumo nocturno	<1W
Display	LED + app
Comunicación	RS485 (LCD/medidor), 4G/Wi-Fi+Bluetooth, DRM

Estándares y certificaciones

Regulación a la red	IEC61727, IEC62116
Estándares de seguridad y EMC	IEC62109-1/2, UL1741, EN61000-6-1/2/3/4

5

Años

Garantía estándar del fabricante El inversor incluye 5 años de garantía estándar, con opción de extenderla a 10 años.

¿Qué diferencia hay entre el GT3-10KDL1 y el GT3-12KDL1?

Ambos comparten el mismo chasis y las mismas protecciones, pero el GT3-10KDL1 entrega 10000W nominales con máxima potencia de entrada FV de 15000Wp, mientras el GT3-12KDL1 entrega 12000W con hasta 18000Wp de entrada.

¿Cuántos paneles puedo conectar a este inversor?

Con un sobredimensionamiento máximo del 150%, puedes instalar hasta 15000Wp en paneles, distribuidos en 2 MPPT con 2 cadenas cada uno, siempre que el voltaje por cadena se mantenga dentro del rango de operación MPPT de 140V a 1000V.

¿Necesita transformador para conectarse a la red?

La ficha no especifica un transformador externo; el equipo trabaja con tensión nominal a la red de 3/N/PE, 220V y rango de 127V a 300V, compatible con instalaciones trifásicas colombianas.

¿Se puede instalar a la intemperie?

Sí, cuenta con grado de protección IP65, lo que permite instalarlo en exteriores, incluso en zonas con humedad y salinidad altas como la costa Caribe o el Pacífico colombiano.

¿Qué protección tiene contra descargas atmosféricas?

Incluye protección contra sobretensiones tipo II (SPD II), relevante en Colombia por la alta densidad de rayos que registra el territorio.

¿Qué garantía tiene el inversor?

Trae 5 años de garantía estándar del fabricante, con opción de extenderla a 10 años.

¿Sirve para paneles de alta potencia?

Sí, es compatible con paneles de alta potencia de más de 600W gracias a su rango de operación MPPT y a la máxima corriente de entrada DC de 40A por MPPT.

¿Cómo se monitorea el sistema?

A través de display LED integrado y una app para monitoreo remoto, con comunicación RS485, 4G, Wi-Fi y Bluetooth, además de compatibilidad con medidor inteligente para limitación de exportación.
