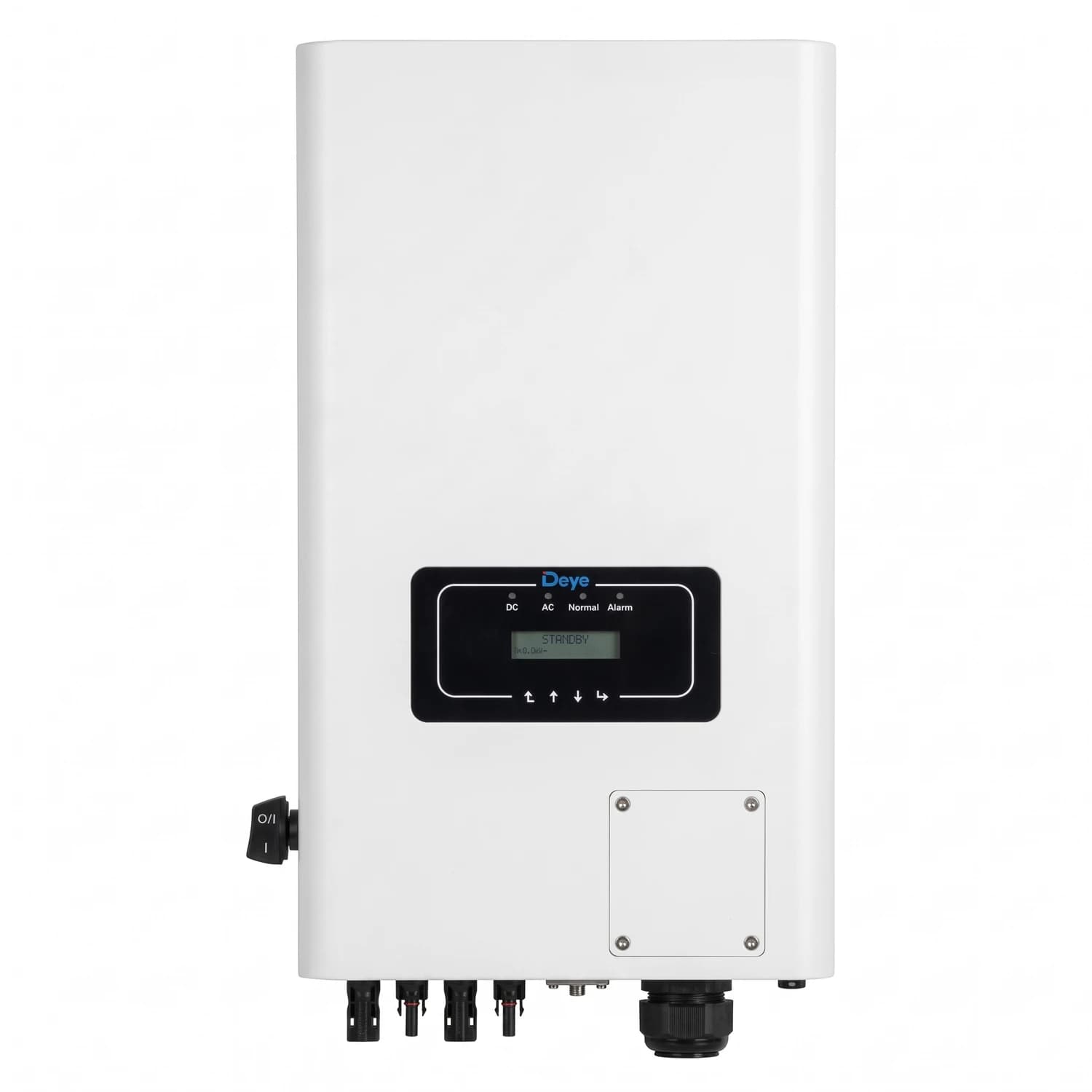

Inversor on grid 20kW trifásico SUN-20K-G04-LV Deye

Deye - Serie SUN-G04-LV

Inversor trifásico 20 kW con conexión directa a 220V y eficiencia de 98.6%

Inversor on-grid para instalaciones comerciales e industriales en baja tensión trifásica.

El Deye SUN-20K-G04-LV convierte la energía de tus paneles solares y la entrega directamente a una red trifásica de 127V/220V o 133V/230V, sin necesidad de transformador elevador. Trabaja con 2 MPPT independientes que admiten hasta 6 cadenas fotovoltaicas, lo que le da margen para instalaciones con paneles de alta potencia y techos con distintas orientaciones. Su gabinete IP65 y el enfriamiento natural lo hacen apto para operar sin ventiladores ni mantenimiento frecuente.

• Potencia de salida CA 20 kW
• Eficiencia máxima 98.6%
• 2 MPPT, 6 strings totales
• Conexión trifásica 127V/220V y 133V/230V
• Grado de protección IP65
• Garantía de 5 años

20 kW

Potencia nominal de salida CA

26 kW

Potencia máxima de entrada FV

98.6 %

Eficiencia máxima

2 MPPT

Con 3+3 strings por seguidor

IP65

Grado de protección del gabinete

Este inversor está pensado para proyectos que ya operan en baja tensión trifásica, un esquema común en instalaciones comerciales e industriales colombianas donde se busca evitar el costo y la complejidad de un transformador reductor. Al conectarse de forma nativa a 220V o 230V trifásico, simplifica el diseño eléctrico del proyecto y reduce el tiempo de puesta en marcha.

Con un voltaje máximo de entrada FV de 800V y un rango MPPT de 200 a 700V, el SUN-20K-G04-LV soporta configuraciones de cadenas largas, lo que reduce la cantidad de conductores y cajas de conexión necesarias en techos o estructuras de gran tamaño. La corriente operativa de hasta 40+40 A por MPPT lo hace compatible con módulos fotovoltaicos de alta corriente, como los paneles de 500W o más que hoy dominan el mercado.

Sin transformadorConexión directa a 220V trifásico Al operar de forma nativa en baja tensión, el inversor elimina el transformador elevador que exigen los equipos de media tensión, bajando el costo de instalación y el espacio requerido en el cuarto eléctrico.

• Doble seguidor MPPT2 MPPT, 6 strings Distribuye hasta 6 cadenas fotovoltaicas en 2 seguidores independientes, útil para techos con orientaciones o sombreados distintos.
• Alta eficiencia98.6% máxima Con eficiencia de seguimiento MPPT superior al 99%, aprovecha al máximo la energía generada por el arreglo solar.
• Protección ambientalIP65 El gabinete sellado resiste polvo y proyecciones de agua, apto para instalación a la intemperie.
• Enfriamiento pasivoSin ventiladores El enfriamiento natural reduce piezas móviles y el mantenimiento a largo plazo.
• Funciones de red avanzadasZero export y VSG Compatible con aplicaciones de inyección cero a la red y con soporte de generador virtual síncrono.
• Protección contra sobretensiónTipo II, DC y AC Incorpora descargadores integrados en ambos lados, relevantes en un país con alta densidad de descargas atmosféricas como Colombia.

Comunicación y monitoreo

El inversor viene con puertos RS485 y RS232 de fábrica. Para monitoreo remoto admite módulos opcionales de Wi-Fi, 4G, LAN, GPRS o Bluetooth, lo que permite supervisar la planta solar desde cualquier lugar sin necesidad de estar frente al equipo.

Datos de entrada FV

Parámetro	Valor
Potencia máxima de entrada FV	26 kW
Voltaje máximo de entrada FV	800 V
Voltaje de arranque	250 V
Rango de voltaje MPPT	200-700 V
Voltaje nominal de entrada FV	600 V
Número de MPPT / strings por MPPT	2 / 3+3

Datos de salida CA

Parámetro	Valor
Potencia activa nominal de salida	20 kW
Potencia aparente máxima	20 kVA
Corriente nominal de salida CA	52.5/50.2 A
Tensión nominal de salida	127V/220V, 133V/230V (0.85UN-1.1UN)
Formulario de conexión a red	3L/N/PE
Frecuencia nominal	50/45-55 Hz, 60/55-65 Hz
Distorsión armónica total (THDi)	<3%

Datos generales

Parámetro	Valor
Grado de protección	IP65
Temperatura de operación	-25°C a +65°C (reducción de potencia sobre 45°C)
Altitud permitida	4000 m
Nivel de ruido	≤60 dB
Dimensiones (An x Al x Pr)	362 x 577 x 215 mm
Peso	23 kg
Enfriamiento	Natural

5

Años

Garantía del fabricante Deye respalda este inversor con 5 años de garantía de fábrica.

¿El SUN-20K-G04-LV requiere transformador para conectarse a la red?

No. Este modelo es de baja tensión (LV) y se conecta de forma directa a redes trifásicas de 127V/220V o 133V/230V, sin necesidad de transformador elevador.

¿Cuántos paneles solares puede soportar?

Depende de la potencia de cada panel, pero el inversor admite hasta 26 kW de potencia FV de entrada, distribuidos en 2 MPPT con 3 strings cada uno (6 en total).

¿Sirve para instalaciones con inyección cero a la red?

Sí, el equipo está preparado para aplicaciones de inyección cero (zero export) y también soporta la función VSG (generador virtual síncrono).

¿Necesita mantenimiento frecuente?

Su sistema de enfriamiento natural, sin ventiladores, reduce las piezas móviles y por tanto los requerimientos de mantenimiento en comparación con inversores de enfriamiento forzado.

¿Puedo monitorear el inversor de forma remota?

Sí, cuenta con puertos RS485 y RS232 de fábrica, y admite módulos opcionales de Wi-Fi, 4G, LAN, GPRS o Bluetooth para monitoreo a distancia.

¿Qué protección tiene contra descargas eléctricas?

Incorpora descargadores de sobretensión Tipo II tanto en el lado DC como en el lado AC, además de protección contra sobreintensidad y cortocircuito en la salida CA.

¿Puede instalarse a la intemperie?

Sí, su gabinete cuenta con grado de protección IP65, que lo protege contra polvo y proyecciones de agua.

¿Qué garantía tiene el equipo?

El fabricante Deye respalda este inversor con 5 años de garantía.
