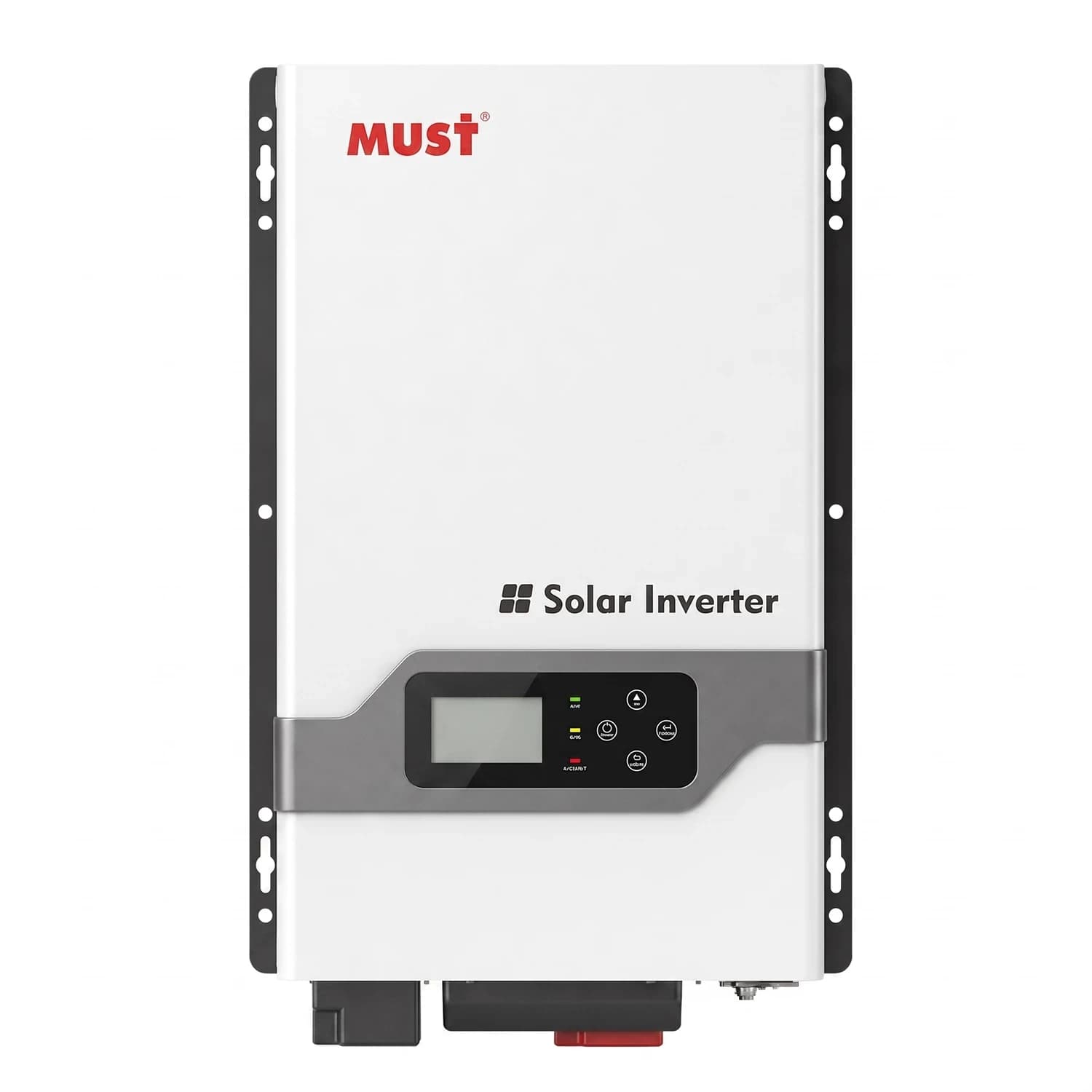

Inversor Hibrido 4KW 24V PV3300 TLV Fase Dividida MUST

MUST - Serie PV3300 TLV

Inversor híbrido 4kW 24V con salida de fase dividida 110V/220V para cargas de alto consumo

Convierte, carga y respalda con un solo equipo, combinando solar, batería y red.

El PV33-4024 TLV es un inversor híbrido de onda senoidal pura que integra cargador solar MPPT de 80A y transferencia automática con la red eléctrica. Trabaja en 24VDC y entrega salida de fase dividida, con líneas de 120VAC y 220VAC simultáneas desde el mismo panel trasero. Sirve tanto para instalaciones off-grid como para respaldo ante cortes de red, ajustando desde la pantalla LCD la prioridad de fuente, la tensión y la corriente de carga.

• Fase dividida 120V/220V simultánea
• Cargador MPPT integrado de 80A
• Potencia nominal 4kW
• Entrada solar máxima 5000W
• Eficiencia del cargador solar mayor a 98%
• Transferencia AC a batería en 15ms

4 kW

Potencia nominal de salida

24 V

Voltaje de batería

80 A

Corriente máxima de carga solar MPPT

5000 W

Potencia máxima del arreglo fotovoltaico

2 años

Garantía del fabricante

Este inversor está pensado para sistemas que necesitan alimentar cargas de 110V y 220V al mismo tiempo, algo común en fincas y negocios donde conviven electrodomésticos importados de 120V con equipos de mayor consumo en 220V, como bombas de agua, estufas eléctricas o aires acondicionados. La salida de fase dividida entrega hasta 200/220/240VAC entre las dos líneas calientes, y 100/110/120VAC entre cada línea y el neutro, sin necesidad de un transformador adicional.

El cargador MPPT integrado de 80A permite conectar hasta 5000W de paneles solares y aprovecha la radiación disponible con una eficiencia superior al 98%. Cuando falta sol o la batería baja de nivel, el equipo transfiere la carga a la red eléctrica en 15 milisegundos, un tiempo lo bastante corto para que la mayoría de equipos electrónicos no perciban el corte. En zonas rurales de Colombia donde los cortes de red son frecuentes, esa transferencia automática evita que el sistema quede sin energía mientras conmuta.

Operación híbridaSolar, batería y red en un solo equipo El PV33-4024 TLV decide automáticamente qué fuente usar según la prioridad configurada, cargando la batería con el excedente solar y recurriendo a la red solo cuando es necesario, lo que reduce el consumo de la red eléctrica en instalaciones de zonas no interconectadas o con suministro intermitente.

• Fase dividida120V/220V simultáneo Alimenta cargas de 110V y 220V desde las mismas salidas HOT1, HOT2 y neutro.
• Cargador MPPT80A integrado Admite hasta 5000W de paneles solares sin controlador externo.
• ProteccionesSobrecarga y cortocircuito Detiene la salida y muestra código de falla ante sobrecarga sostenida o corto.
• Pantalla LCDConfiguración en sitio Ajusta tensión de salida, frecuencia, prioridad de fuente y corriente de carga desde el panel frontal.
• Comunicación BMSPuerto CAN Se comunica con baterías de litio compatibles para gestión conjunta de carga.
• Conectividad WiFiMonitoreo remoto opcional Permite supervisar el sistema desde un módulo WiFi adicional.

Cómo se conecta en un sistema solar

El inversor se ubica entre el banco de baterías, el arreglo fotovoltaico y la red eléctrica (o un generador). Las cargas de 120VAC se conectan entre HOT1-N o HOT2-N, mientras que las cargas de 240VAC se conectan entre HOT1-HOT2. La entrada de red llega por HOT1-HOT2 a 200/220/240VAC.

Conexiones del panel trasero

Terminal	Función
Batería -/+	Conexión al banco de baterías 24V
PV -/+	Entrada del arreglo solar
AC salida HOT1-HOT2	200/220/240VAC para cargas de mayor consumo
AC salida HOT1-N / HOT2-N	100/110/120VAC para cargas estándar
AC entrada HOT1-HOT2	Entrada de red o generador 200/220/240VAC
BAT CAN	Comunicación con BMS de batería de litio
WiFi	Módulo opcional de monitoreo remoto

Salida del inversor

Potencia nominal	4kW
Forma de onda	Senoidal pura
Factor de potencia	1
Voltaje de salida RMS	100/110/120VAC (200/220/240VAC) ±10%
Frecuencia de salida	50Hz o 60Hz (±0.3Hz)
Eficiencia pico	Mayor a 85%
Eficiencia en modo línea	Mayor a 95%

Cargador solar y batería

Voltaje de batería	24VDC
Potencia máxima del arreglo solar	5000W
Corriente máxima de carga solar	80A ±4A
Eficiencia máxima del cargador	Mayor a 98%
Tiempo de transferencia AC a batería	15ms (típico)

2

Años

Garantía del fabricante El PV33-4024 TLV cuenta con 2 años de garantía otorgada por MUST contra defectos de fabricación.

¿Qué diferencia tiene la fase dividida frente a un inversor monofásico normal?

La fase dividida entrega dos líneas calientes (HOT1 y HOT2) que combinadas dan 220V, y cada una por separado da 120V respecto al neutro. Esto permite alimentar cargas de ambos voltajes desde el mismo equipo, sin transformador externo.

¿Cuántos paneles solares puedo conectar a este inversor?

El equipo admite hasta 5000W de potencia fotovoltaica en el arreglo, dentro del rango de operación MPPT de la unidad de 24V. La cantidad exacta de paneles depende de la potencia y voltaje de cada módulo.

¿Necesita un controlador de carga solar externo?

No, el PV33-4024 TLV trae integrado un cargador MPPT de 80A, por lo que el arreglo solar se conecta directamente al inversor sin necesidad de un controlador aparte.

¿Con qué tipo de baterías funciona?

Trabaja con baterías de 24VDC, tanto de plomo-ácido como de litio. Para baterías de litio con BMS compatible, cuenta con puerto CAN para comunicación directa y gestión de carga.

¿Qué pasa si se va la energía de la red?

El inversor transfiere la carga a la batería en un tiempo típico de 15 milisegundos, lo que evita interrupciones perceptibles en la mayoría de equipos electrónicos conectados.

¿Se puede monitorear de forma remota?

Sí, el equipo tiene un puerto para módulo WiFi opcional que permite supervisar el rendimiento y la configuración desde un dispositivo móvil.

¿Qué garantía tiene el inversor?

MUST ofrece 2 años de garantía de fabricante contra defectos de fabricación en este modelo.

• Marca MUST, especializada en soluciones de energía solar híbridas
• Equipos con certificación CE en compatibilidad electromagnética y baja tensión
• Despacho a todo el territorio nacional
