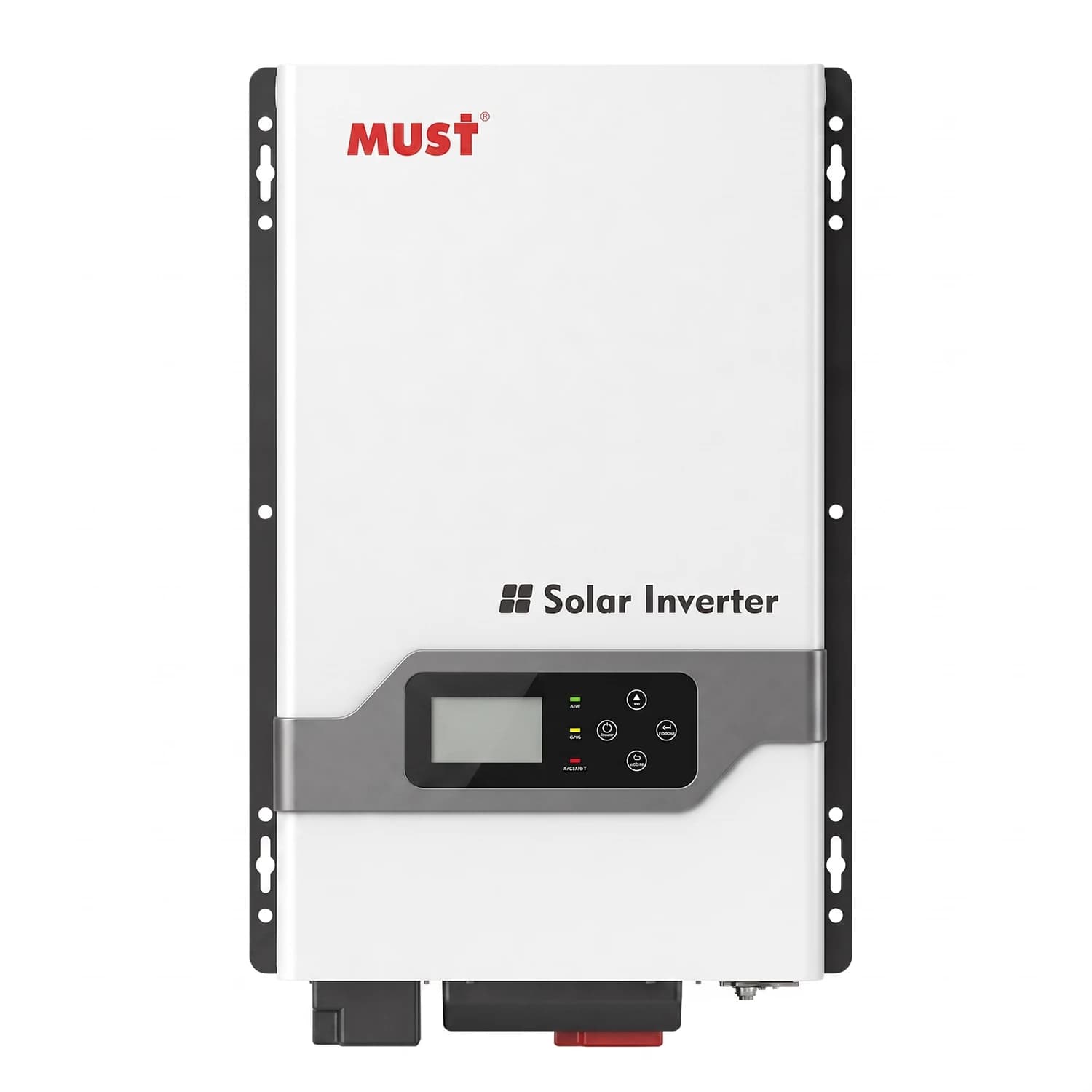

Inversor Hibrido 3KW 24V PV3300 TLV Fase Dividida MUST

MUST - serie PV3300 TLV

Inversor híbrido 3kW 24V con salida de fase dividida 120V/240V

Un solo equipo que carga, respalda e inyecta solar en instalaciones que necesitan las dos líneas de 120 V.

El PV3300 TLV convierte la energía de tu banco de baterías de 24 V en corriente alterna con salida de fase dividida (L1 + N + L2), entregando 120VAC entre línea y neutro o 220VAC entre las dos líneas. Trae integrado un controlador MPPT de 80 A que carga las baterías directo desde el arreglo solar, sin necesidad de un controlador aparte. Sirve tanto para respaldo de red como para sistemas fuera de red, con onda senoidal pura para alimentar cualquier carga sensible.

• Salida de fase dividida 120V/240V
• Controlador MPPT integrado de 80A
• Potencia nominal 3kW ampliable en la serie hasta 6kW
• Onda senoidal pura
• Eficiencia en modo línea mayor a 95%
• Corriente continua o alterna, batería de 24V

3 kW

Potencia nominal de salida

24 V

Voltaje de banco de baterías

80 A

Corriente máxima de carga solar (MPPT)

2500 W

Potencia máxima de arreglo fotovoltaico

2 años

Garantía estándar del fabricante

En instalaciones residenciales que dependen de electrodomésticos que trabajan a 120 V (línea a neutro) y equipos que requieren 220 V (línea a línea), la salida de fase dividida de este inversor evita instalar un transformador aparte: entrega L1+N+L2 desde un mismo equipo. Esto lo hace útil en zonas no interconectadas de Colombia donde se arma una instalación off-grid completa con un solo inversor híbrido en vez de combinar inversor y controlador por separado.

El controlador MPPT integrado admite hasta 80 A de corriente de carga y un arreglo fotovoltaico de hasta 2500 W en la configuración de 3 kW, con una eficiencia de carga solar superior al 98%. La eficiencia en modo línea (cuando toma energía de la red para pasarla a la carga) supera el 95%, mientras que en modo inversor (tomando energía de las baterías) llega a más de 85% en el pico.

Un equipo, dos funcionesInversor y controlador MPPT en un solo gabinete Evitas cablear e instalar un controlador de carga solar aparte: el MPPT de 80 A ya viene integrado en el mismo cuerpo del inversor, lo que simplifica el montaje y reduce puntos de falla en la instalación.

• Frecuencia de salida50Hz o 60Hz Ajustable con una tolerancia de ±0.3Hz, compatible con equipos diseñados para cualquiera de las dos frecuencias.
• Tolerancia de voltaje±10% Sobre los valores nominales de salida, tanto en 120VAC como en 220VAC.
• Forma de ondaSenoidal pura Alimenta motores, equipos electrónicos y cargas sensibles sin distorsión de corriente.
• Potencia de la serie3kW a 6kW El PV3300 TLV forma parte de una familia de inversores híbridos con la misma arquitectura de fase dividida.
• CertificaciónCE-EMC y LVD Cumple las normas EN 61000-6-3, EN 61000-6-1 y EN IEC 62109-1/2 de compatibilidad electromagnética y seguridad.
• Peso y dimensiones21kg, 35x45x20cm Formato compacto para instalación en pared o gabinete técnico.

Especificaciones eléctricas de salida

Potencia nominal	3kW
Voltaje de batería	24VDC
Voltaje de salida (L-N)	100V / 110V / 120VAC
Voltaje de salida (L-L)	200V / 220V / 240VAC
Tolerancia de voltaje	±10%
Frecuencia de salida	50Hz o 60Hz (±0.3Hz)
Forma de onda	Senoidal pura
Eficiencia en modo línea	mayor a 95%
Eficiencia del inversor (pico)	mayor a 85%

Cargador solar (MPPT integrado)

Corriente máxima de carga	80A ±4A
Potencia máxima de arreglo PV	2500W (configuración 3kW/24V)
Eficiencia máxima del cargador	mayor a 98%

Certificaciones y dimensiones

Certificación	CE-EMC + LVD
Normas	EN 61000-6-3, EN 61000-6-1, EN IEC 62109-1, EN IEC 62109-2
Peso	21kg
Dimensiones	35 x 45 x 20cm

2

Años

Garantía del fabricante MUST respalda este inversor híbrido con 2 años de garantía estándar contra defectos de fabricación.

¿Qué diferencia tiene la salida de fase dividida frente a un inversor monofásico normal?

La fase dividida entrega dos líneas (L1 y L2) más neutro desde el mismo equipo, dando 120VAC entre cada línea y el neutro, y 220VAC entre las dos líneas. Así alimentas cargas de 120V y de 220V al mismo tiempo, sin transformador adicional.

¿Necesito un controlador de carga solar aparte?

No. Este inversor trae integrado un controlador MPPT de 80A que carga el banco de baterías directamente desde el arreglo fotovoltaico, hasta un máximo de 2500W de potencia PV en esta configuración de 3kW/24V.

¿Qué banco de baterías necesito para este inversor?

Trabaja con banco de baterías de 24VDC. El dimensionamiento de amperios hora depende de la autonomía que necesites y de la potencia de las cargas que vas a respaldar.

¿Sirve para instalación off-grid sin conexión a la red?

Sí. Puede operar de forma autónoma alimentado por el banco de baterías y el arreglo solar, lo que lo hace apto para zonas no interconectadas donde no llega la red eléctrica.

¿Qué pasa si la potencia del arreglo solar supera los 2500W?

El controlador MPPT integrado de esta configuración admite hasta 2500W de arreglo fotovoltaico. Superar ese límite no aumenta la carga y puede afectar la vida útil del equipo; para arreglos mayores existen configuraciones de la misma serie con más potencia nominal.

¿La onda senoidal pura es compatible con equipos electrónicos sensibles?

Sí. La forma de onda senoidal pura reproduce la calidad de la energía de red, apta para motores, equipos de refrigeración, electrónica y cualquier carga sensible a distorsiones.

¿Cuánto pesa y qué espacio necesito para instalarlo?

Pesa 21kg y mide 35 x 45 x 20cm, un tamaño compacto que se instala en pared o gabinete técnico sin requerir una estructura especial.
