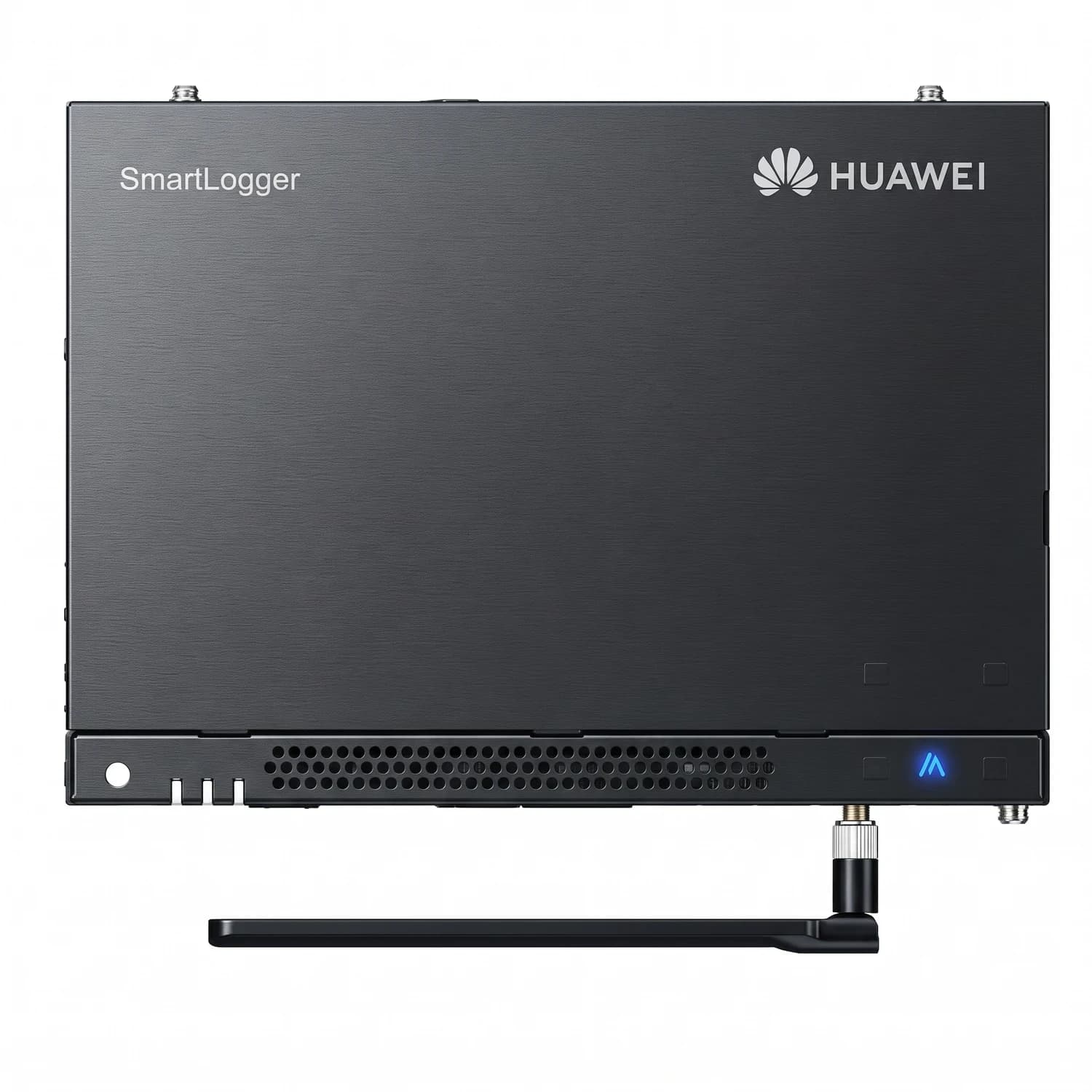

Gestor de comunicaciones fotovoltaicas SmartLogger3000A03EU HUAWEI

Huawei - SmartLogger3000A

Gestor de comunicaciones fotovoltaicas para 80 dispositivos con control zero-export

Registrador y controlador de comunicaciones para plantas solares comerciales e industriales

El SmartLogger3000A03EU centraliza la supervisión de inversores, medidores y sensores en una sola planta fotovoltaica. Combina puertos Ethernet, RS485 y MBUS con conectividad celular, lo que permite monitorear y controlar hasta 80 equipos desde un único punto. Su función de control de inyección cero facilita el cumplimiento de los límites de exportación que exigen algunos operadores de red. Está pensado para instalaciones C&I de gran escala que necesitan integración estable con sistemas SCADA.

• Gestiona hasta 80 dispositivos
• Control de exportación cero a la red
• Comunicación por Ethernet, RS485, MBUS y celular 2G/3G/4G
• Grado de protección IP20
• Rango de temperatura de operación de -40°C a 60°C
• Montaje en pared, riel DIN o mesa

80

Dispositivos gestionables

3

Puertos RS485 (COM), hasta 1000 m

15 W

Consumo máximo

60 °C

Temperatura máxima de operación

4000 m

Altitud máxima de operación

El SmartLogger3000A03EU funciona como el punto de recolección y control de una planta solar comercial o industrial. Reúne en un solo equipo la comunicación con inversores, medidores de energía y sensores, y entrega esa información a la plataforma FusionSolar para su supervisión remota. La conectividad celular integrada (2G/3G/4G) permite instalarlo en sitios donde no hay red cableada disponible, algo frecuente en proyectos ubicados en zonas rurales o alejadas del casco urbano en Colombia.

Sus tres puertos RS485 con alcance de hasta 1000 metros y su interfaz MBUS con soporte para comunicación por línea de potencia (PLC) reducen el cableado necesario en instalaciones extensas. Las entradas y salidas digitales y analógicas permiten conectar directamente sensores meteorológicos, relés y equipos de corte, sin necesidad de controladores adicionales.

Control de inyecciónZero-export para cumplir límites de exportación a la red El SmartLogger3000A03EU incorpora control dinámico de potencia que limita o anula la energía que la planta inyecta a la red, una función clave en proyectos donde el operador de red exige no superar un tope de exportación.

• ComunicaciónEthernet, RS485 y MBUS 1 puerto WAN y 1 LAN Gigabit, 3 puertos RS485 y 1 MBUS compatible con PLC para integrar inversores, medidores y sensores.
• Conectividad celular2G/3G/4G integrado Módem multibanda para monitoreo remoto en plantas sin conexión Ethernet disponible en sitio.
• Entradas y salidas4 DI, 4 AI, 2 DO Salida activa de 12V/100mA para conexión directa con relés y sensores ambientales.
• Protocolos industrialesModbus-TCP, Modbus-RTU, IEC 60870 Compatibilidad nativa con IEC 60870-5-104 e IEC 60870-5-103 para integración con sistemas SCADA.
• Puesta en marchaWeb incrustada y app por WLAN Servidor web propio y comunicación WLAN para comisionamiento con aplicación móvil, más puerto USB 2.0 para firmware y registros.
• InstalaciónMontaje en pared, riel DIN o mesa Se adapta a distintos espacios de tablero eléctrico o sala de control.

Comunicación e interfaces

WAN	1 puerto, 10/100/1000 Mbps
LAN	1 puerto, 10/100/1000 Mbps
RS485	3 puertos COM, 1200 a 115200 bps, hasta 1000 m
MBUS	1 puerto, 115.2 kbps, compatible con PLC
Celular	4G LTE (FDD), 3G (DC-HSPA+/HSPA+/HSPA/UMTS), 2G (GSM/GPRS/EDGE)
Entradas/salidas	DI x4, DO x2, AI x4
DO activo	12 V, 100 mA (conexión con relé o sensor)
Protocolos Ethernet	Modbus-TCP, IEC 60870-5-104
Protocolos RS485	Modbus-RTU, IEC 60870-5-103, DL/T645

Condiciones ambientales y alimentación

Temperatura de operación	-40°C a 60°C
Temperatura de almacenaje	-40°C a 70°C
Humedad relativa	5% a 95%, sin condensación
Altitud máxima de operación	4000 m
Alimentación CA	100 V a 240 V, 50/60 Hz
Alimentación CC	12 V / 24 V
Consumo de energía	Típico 8 W, máximo 15 W
Grado de protección	IP20
Dimensiones	225 x 160 x 44 mm (sin orejas de montaje ni antena)
Peso	2 kg

3

Años

Garantía del fabricante El SmartLogger3000A03EU cuenta con garantía Huawei aplicable en Colombia a través de Solartex, respaldo válido para proyectos comerciales e industriales de gran escala.

¿Cuántos inversores puede monitorear el SmartLogger3000A03EU?

Puede gestionar hasta 80 dispositivos en simultáneo, incluyendo inversores, medidores de energía y sensores conectados por RS485, MBUS o Ethernet.

¿Necesita conexión a internet fija para funcionar?

No es obligatorio. Además del puerto WAN Ethernet, incorpora módem celular 2G/3G/4G, lo que permite instalarlo en plantas ubicadas en zonas sin cableado de red disponible.

¿Qué función cumple el control zero-export?

Limita o anula dinámicamente la energía que la planta inyecta a la red pública, lo que ayuda a cumplir con condiciones de exportación exigidas por el operador de red en proyectos de autogeneración.

¿Se puede instalar en tablero eléctrico o en riel DIN?

Sí, admite montaje en pared, en riel DIN o sobre mesa, según el espacio disponible en la sala de control o el tablero de la planta.

¿Con qué protocolos de comunicación es compatible?

Soporta Modbus-TCP y IEC 60870-5-104 por Ethernet, y Modbus-RTU, IEC 60870-5-103 y DL/T645 por RS485, lo que facilita su integración con sistemas SCADA existentes.

¿Qué grado de protección tiene y dónde se puede instalar?

Tiene grado de protección IP20, por lo que debe instalarse en un espacio cerrado, como una sala eléctrica o un gabinete, y no queda expuesto a la intemperie.

¿Cómo se hace la puesta en marcha del equipo?

Cuenta con servidor web incrustado y conectividad WLAN para comisionamiento mediante aplicación móvil, además de un puerto USB 2.0 para actualizar firmware y descargar registros.
