Ekrano GX VICTRON

Victron Energy - familia GX

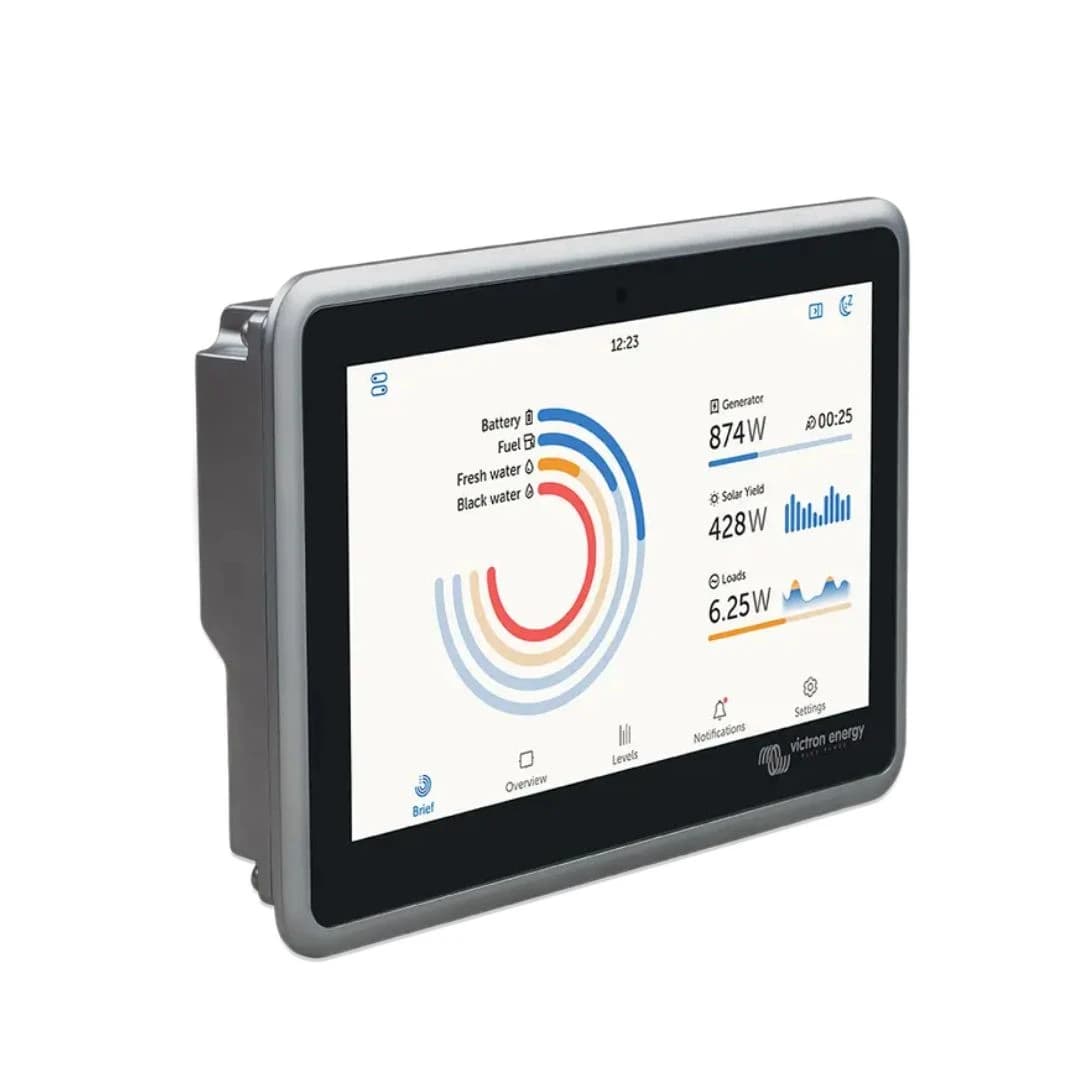

Centro de comunicaciones Ekrano GX con pantalla táctil de 7 pulgadas para monitorear tu sistema solar

Control total del sistema fotovoltaico desde la pantalla integrada o a distancia por VRM.

El Ekrano GX es el dispositivo de monitoreo y control más completo de la gama GX de Victron. Centraliza la comunicación entre inversores, cargadores, controladores MPPT y baterías Victron, y permite ver el estado del sistema en tiempo real desde su pantalla táctil o desde cualquier lugar mediante el portal VRM. Reemplaza al Color Control GX con más puertos, más potencia de procesamiento y una pantalla que además funciona como interfaz local del sistema.

• Pantalla táctil de 7 pulgadas integrada
• 3 puertos VE.Direct, 2 VE.Can y 1 VE.Bus
• Monitoreo remoto por VRM, WiFi, Ethernet o Bluetooth
• Grado de protección IP54 en la parte frontal con soporte de acero
• Rango de temperatura de trabajo de -20 a +50 ºC
• Entradas para sensores de tanque, temperatura y contactos digitales

7 pulgadas

Pantalla táctil integrada

1024x600 px

Resolución de pantalla

8-70 VCC

Rango de tensión de alimentación

25 equipos

Máximo de dispositivos VE.Direct conectados

IP54

Grado de protección frontal con soporte de acero

El Ekrano GX centraliza en un solo punto la información de todo el sistema: estado de carga de la batería, consumo de energía, generación de las placas solares, aporte del generador o de la red, y lecturas de sensores de tanque o temperatura. Desde la pantalla táctil o desde la app VictronConnect por Bluetooth se ajustan parámetros como el límite de corriente de entrada o el arranque y parada automático del generador, sin necesidad de estar frente al equipo.

La instalación se resuelve con el soporte de acero y los muelles pinza incluidos, pensados para montaje enrasado en panel o en orificio ciego. Todos los puertos quedan accesibles desde la parte posterior y los bloques terminales de alimentación, relé e IO se conectan con tornillo o liberación rápida, lo que agiliza el cableado en obra.

Monitoreo remotoAcceso al sistema desde cualquier parte con VRM El Ekrano GX se conecta al portal Victron Remote Management por WiFi, Ethernet o red local, y permite ver y configurar el sistema a distancia como si estuvieras frente a la pantalla. Útil para instalaciones en zonas no interconectadas donde el mantenimiento presencial es más difícil de programar.

• Comunicación3x VE.Direct, 2x VE.Can, 1x VE.Bus Conecta controladores MPPT, inversores cargadores y otros equipos Victron en un solo punto.
• ConectividadWiFi, Ethernet, Bluetooth Acceso local o remoto sin depender de un solo canal de comunicación.
• Entradas de monitoreo3 de tanque, 2 de temperatura, 2 digitales Para medir niveles de combustible, temperaturas y alarmas abiertas/cerradas.
• Relés programables2 NO/NC Configurables como alarma, arranque/parada de generador, bomba de tanque o control por temperatura.
• AlmacenamientoMicro SD hasta 32 GB Para registro histórico de datos del sistema.
• Protección de accesoBotón táctil ocultable Botón empotrado en la parte trasera que deshabilita la pantalla para evitar uso no autorizado.

Consumo de energía

Condición	Consumo
Pantalla encendida a 12 V	6,2 W
Pantalla encendida a 24 V	6,6 W
Pantalla encendida a 48 V	7,4 W
Pantalla apagada a 12 V	2,6 W
Pantalla apagada a 24 V	3,0 W
Pantalla apagada a 48 V	3,7 W

Puertos y comunicaciones

Puertos VE.Direct	3 (siempre aislados)
VE.Bus	1 bus con 2 tomas RJ45 en paralelo, aislado
VE.Can 1	Aislado
VE.Can 2	Sin aislar
Ethernet	Sí
WiFi	Sí
Bluetooth Smart	Sí
Puertos USB	2x USB-A (máx. 1,5 A a 5 V combinado)
Ranura micro SD	Tarjetas SDHC hasta 32 GB

Especificaciones generales

Tensión de alimentación	8 - 70 VCC
Relé	2 NO/NC, CC hasta 30 VCC 3 A, CA 1 A 125 VCA
Resolución de pantalla	1024 x 600 píxeles
Brillo máximo de retroiluminación	1000 cd/m2
Dimensiones externas	124 x 187 x 29,8 mm
Rango de temperatura de trabajo	-20 a +50 ºC
Grado de protección	Frontal IP54 (con soporte de acero) / IP31 (con muelles pinza), trasera IP21
Normativa de seguridad	IEC 62368-1
Normativa EMC	EN 301489-1, EN 301489-17
Normativa de automoción	ECE R10-6

3

Años

Garantía del fabricante Victron Energy cubre defectos de materiales y fabricación durante 3 años desde la compra. No cubre daños por humedad excesiva, descargas atmosféricas, sobretensiones, embalaje inadecuado o intervenciones de personal no autorizado.

¿El Ekrano GX funciona con equipos de otras marcas?

No, está diseñado para operar exclusivamente con productos Victron Energy, con el fin de garantizar la compatibilidad y el rendimiento del sistema.

¿Cuántos dispositivos puedo conectar al mismo Ekrano GX?

Se pueden conectar hasta 25 dispositivos VE.Direct en total, sumando los conectados directamente y los conectados por USB. El límite real depende de la potencia de procesamiento de la CPU y del tipo de equipo, por ejemplo los inversores FV trifásicos normalmente permiten monitorizar de tres a cuatro unidades.

¿Puedo monitorear el sistema si no tengo internet en el sitio?

Sí, el Ekrano GX se puede consultar de forma local desde su pantalla táctil, por WiFi punto de acceso propio o por Bluetooth con la app VictronConnect, sin depender de una conexión a internet.

¿Qué tan resistente es a la humedad y al agua?

Con el soporte de acero incluido, la parte frontal alcanza IP54, adecuado para instalaciones expuestas a humedad como las de la costa Caribe o el Pacífico colombiano. Si se instala solo con los muelles pinza, la protección frontal baja a IP31.

¿Necesito sensores adicionales para medir temperatura o nivel de tanque?

Sí, el Ekrano GX no incluye los transmisores. Para temperatura se requiere el sensor ASS000001000 y para nivel de tanque un transmisor resistivo compatible con estándar europeo (0-180 ohmios) o estadounidense (240-30 ohmios), que se compran por separado.

¿Cómo se instala el Ekrano GX?

Se monta enrasado en un panel usando el soporte de acero y los muelles pinza incluidos, quedando todos los puertos accesibles desde la parte trasera. Los bloques terminales de alimentación y relé se atornillan, y el bloque IO tiene liberación rápida para facilitar el cableado.

¿Qué garantía tiene el Ekrano GX?

Victron Energy ofrece 3 años de garantía limitada por defectos de materiales y fabricación, sin cubrir daños por descargas atmosféricas, sobretensiones, humedad excesiva o intervenciones no autorizadas.

• Victron Energy, tecnología solar de origen neerlandés con presencia en todo el mundo.
• Equipos compatibles entre sí, pensados para trabajar como un solo sistema.
• Despacho a todo el territorio nacional colombiano.
