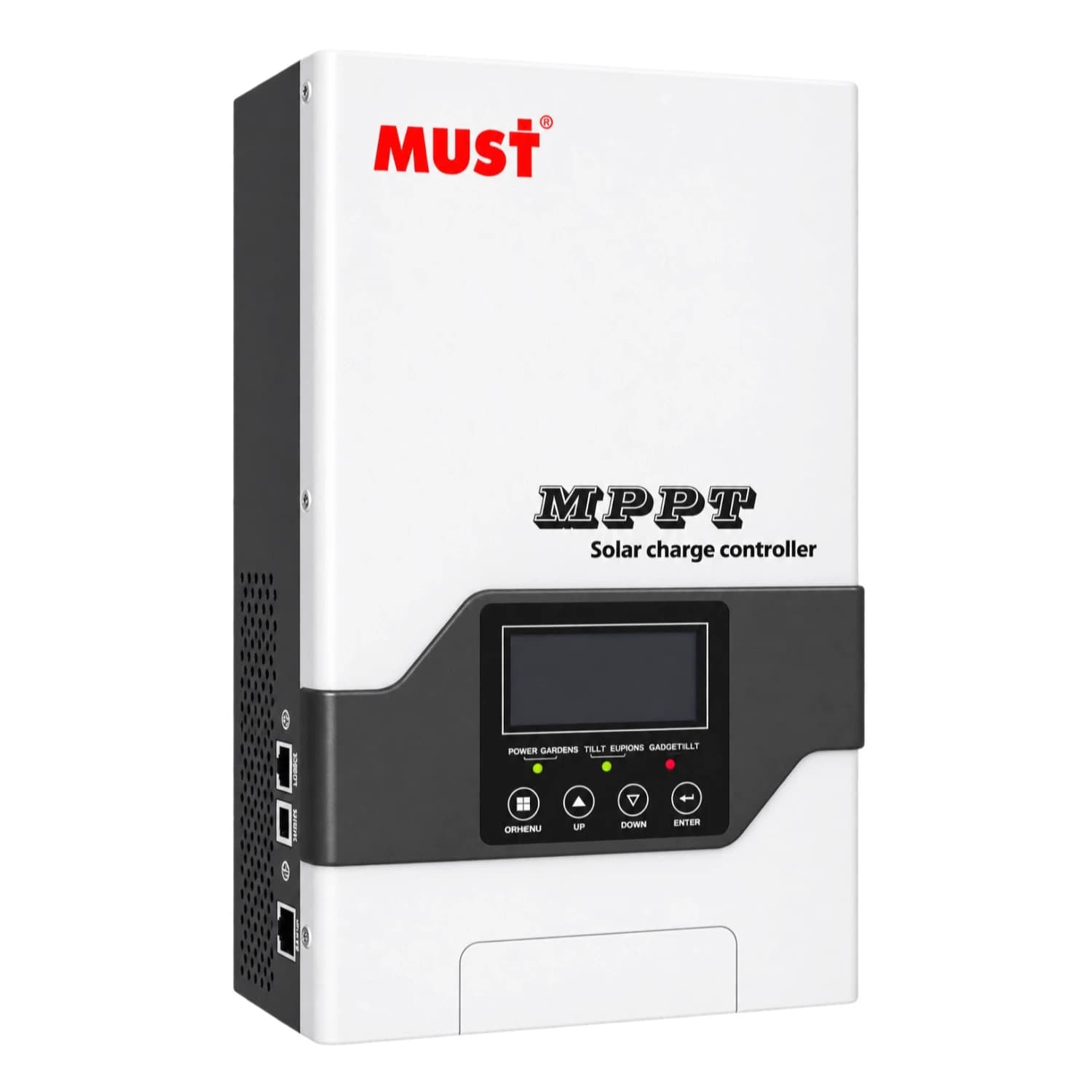

Controlador solar MPPT 80A PC1800F MUST

MUST - Serie PC1800F

Controlador solar MPPT 80A con 98% de eficiencia de conversión para sistemas de hasta 2500 W

Carga multietapa para litio, gel, AGM y baterías de electrolito líquido, con detección automática de voltaje

El PC18-8015F es un controlador de carga MPPT que ajusta el punto de máxima potencia del arreglo fotovoltaico para entregarle a la batería toda la energía que el sistema puede producir. Detecta automáticamente si el banco trabaja en 12V, 24V o 48V y ajusta la curva de carga según el tipo de batería configurado. Su pantalla LCD permite ver el estado de carga y las alarmas sin conectar un computador. Incluye puertos RS485 y USB para monitoreo remoto y actualización de parámetros.

• Corriente de carga 80A continuos a 40°C ambiente
• Eficiencia de conversión 98% (99% en seguimiento MPPT)
• Compatible con litio, gel, AGM y baterías de electrolito líquido
• Rango de voltaje MPPT de 30 a 130V
• Potencia máxima de entrada hasta 2500W en 24V
• Terminal para sensor remoto de temperatura de batería (BTS)

80 A

Corriente máxima de carga a batería

2500 W

Potencia máxima de entrada a 24V

145 V

Voltaje máximo de entrada del arreglo solar

98 %

Eficiencia de conversión

El controlador detecta automáticamente si el banco de baterías está en 12V, 24V o 48V, y también admite configuración manual a 36V. Esta flexibilidad permite usarlo tanto en instalaciones residenciales pequeñas como en sistemas de mayor potencia sin cambiar de equipo cuando se amplía el banco de baterías.

El rango de voltaje MPPT de entrada va de 30V a 130V, lo que da margen para conectar paneles en serie sin superar el límite de 145V del arreglo. La refrigeración es por ventilador, pensada para operar en interiores con temperatura ambiente hasta 55°C y altitudes de hasta 3000 m, lo que cubre instalaciones en el altiplano colombiano sin que el controlador reduzca su corriente de carga por temperatura.

Carga multietapaAbsorción y flotación calculadas para cada tipo de batería El controlador ajusta los puntos de carga según si la batería es de electrolito líquido o AGM, y corrige el voltaje de carga con la temperatura medida por el sensor BTS. Esto evita la sobrecarga en climas cálidos como el de la costa Caribe, donde una batería sin compensación térmica pierde vida útil más rápido.

• Protección de entradaCortocircuito y polaridad inversa en PV El controlador se apaga ante un corto o una conexión invertida del arreglo solar, sin dañar sus componentes internos.
• Protección de salidaCortocircuito en la carga Protege el circuito de salida hacia el inversor o las cargas DC conectadas directamente.
• Protección de bateríaPolaridad inversa y sobrecarga Corta la carga si detecta la batería mal conectada o si el voltaje supera el límite seguro.
• Protección térmicaDesconexión por alta temperatura Reduce o corta la carga si el equipo o la batería superan la temperatura de operación segura, y reconecta automáticamente al enfriarse.
• Comunicación remotaRS485 y USB Permite monitorear el estado de carga y ajustar parámetros desde un computador o un sistema de supervisión.
• Sensor de temperaturaTerminal BTS Compensa el voltaje de carga según la temperatura real de la batería, no solo la del ambiente.

Conexión típica del sistema

Los paneles solares se conectan a las terminales PV del controlador, este a su vez carga la batería, y desde la batería se alimenta un inversor que entrega AC a las cargas del hogar o la instalación. El controlador también cuenta con terminales de carga positiva y negativa para conectar cargas DC directamente, sin pasar por un inversor.

Voltaje de carga por tipo de batería (a 12V)

Etapa	Flooded	AGM (por defecto)
Absorción	14.2V	14.4V
Flotación	13.7V	13.7V
Sobrecarga (desconexión)	15.5V
Retorno de sobrecarga	14.5V
Voltaje de batería defectuosa	10.0V

Entrada y potencia del PC18-8015F

Parámetro	Valor
Voltaje máximo de entrada solar	145V
Rango MPPT (24V)	30~130V
Rango MPPT (48V)	60~130V
Potencia máxima a 12V	1250W
Potencia máxima a 24V	2500W
Potencia máxima a 36V	3750W
Potencia máxima a 48V	5000W

Condiciones de operación y montaje

Parámetro	Valor
Refrigeración	Ventilador
Montaje	En pared
Dimensiones del equipo	165 x 285 x 87 mm
Rango de temperatura de operación	-10°C a 55°C
Humedad ambiente	0 a 90% (sin condensación)
Altitud máxima	3000 m
Ambiente recomendado	Interior

Preguntas frecuentes

¿El controlador detecta solo el voltaje de la batería o hay que configurarlo?

Detecta automáticamente si el banco está en 12V, 24V o 48V. El voltaje de 36V requiere configuración manual desde la pantalla LCD.

¿Cuántos paneles puedo conectar en serie sin superar el límite de entrada?

El voltaje máximo de entrada del arreglo es 145V, así que la suma de voltajes de circuito abierto de los paneles en serie no debe superar ese límite.

¿Sirve para baterías de litio?

Sí, el controlador permite configurar el perfil de carga para litio, además de gel, AGM y baterías de electrolito líquido.

¿Qué hace el sensor BTS y es obligatorio instalarlo?

El sensor BTS mide la temperatura real de la batería y ajusta el voltaje de carga en consecuencia. No es obligatorio, pero mejora la precisión de carga en climas con variación de temperatura marcada.

¿Puedo monitorear el controlador desde un computador?

Sí, cuenta con puertos RS485 y USB para conectar un computador o un sistema de monitoreo remoto.

¿El controlador funciona a la intemperie?

No, su rating ambiental es indoor. Debe instalarse en un espacio cubierto, protegido de la lluvia y la exposición solar directa.

¿Qué pasa si conecto la batería con la polaridad invertida?

El controlador tiene protección contra polaridad inversa en batería, tanto en las conexiones fotovoltaicas como en las de batería, y se apaga sin sufrir daño.

¿Cuál es la potencia máxima de paneles que puedo instalar según el voltaje de mi banco?

A 12V, hasta 1250W; a 24V, hasta 2500W; a 36V, hasta 3750W; y a 48V, hasta 5000W de potencia fotovoltaica.
