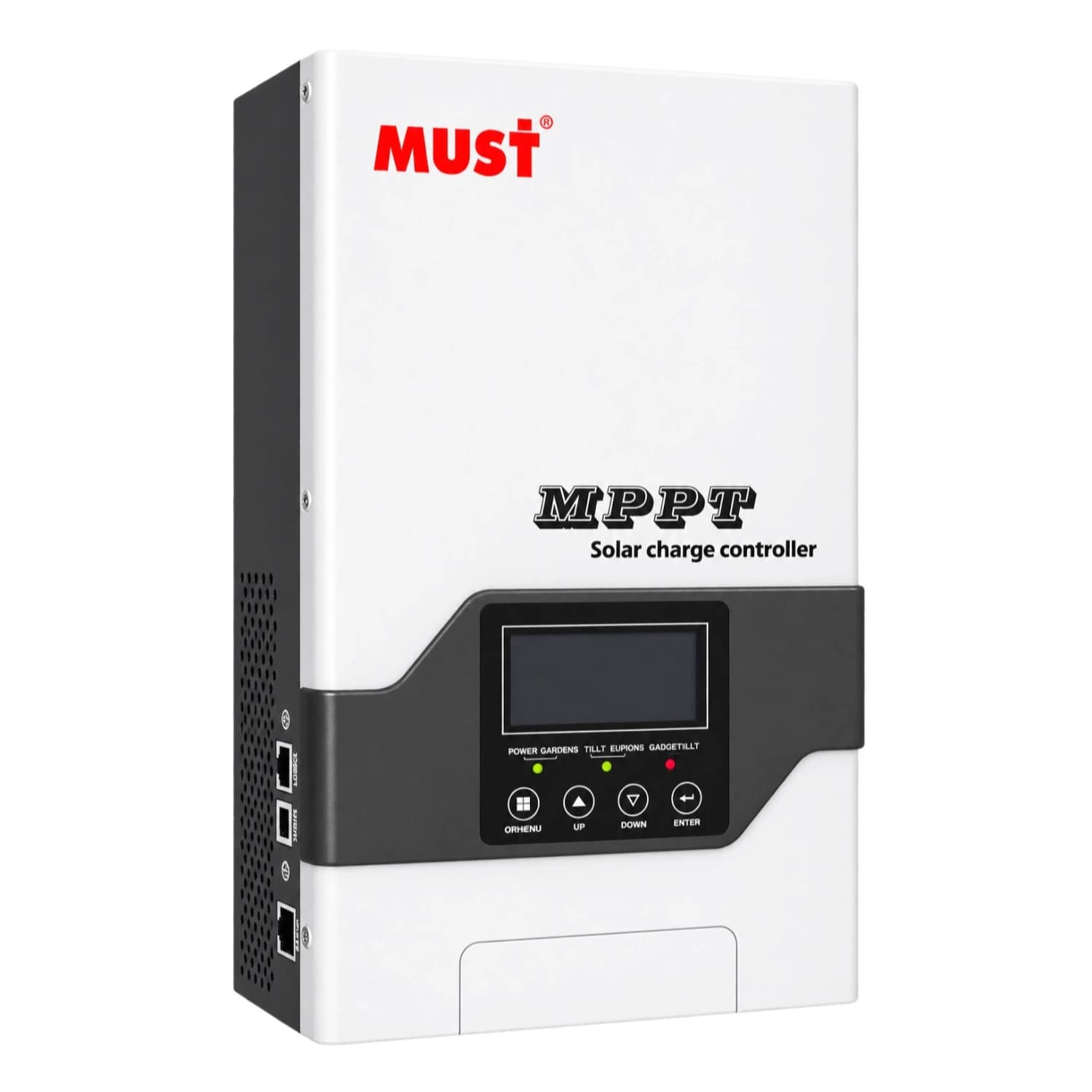

Controlador solar MPPT 100A PC1800F MUST

MUST - Serie PC1800F

Controlador solar MPPT 100A que carga baterías de litio, gel y AGM hasta 245V de entrada

Controlador de carga solar MPPT para sistemas de 12V, 24V y 48V con detección automática de voltaje

El PC1800F de MUST es un controlador MPPT de alta corriente pensado para instalaciones fotovoltaicas que necesitan aprovechar arreglos de mayor potencia sin perder eficiencia en la conversión. Su proceso de carga en varias etapas (absorción, flotación y ecualización) protege la batería y alarga su vida útil. Admite baterías de litio, gel y AGM, y se maneja desde una pantalla LCD sin necesidad de software externo. Incluye puertos RS485 y USB para monitoreo y comunicación remota.

• Corriente de carga hasta 100A
• Voltaje solar máximo de entrada 245V
• Eficiencia pico de conversión 98%
• Compatible con litio, gel y AGM
• Detección automática de 12V/24V/48V
• Sensor remoto de temperatura de batería (BTS)

100 A

Corriente máxima de carga (modelo PC18-10025F)

245 V

Voltaje solar máximo de entrada (24V/36V/48V)

98 %

Eficiencia pico de conversión

6250 W

Potencia máxima de entrada a 48V (modelo 100A)

IP20

Grado de protección, uso en interior

El seguimiento del punto de máxima potencia (MPPT) le saca más energía al mismo arreglo de paneles que un controlador PWM, sobre todo cuando el sistema trabaja a 24V o 48V y hay margen de voltaje entre el arreglo y la batería. En la serie PC1800F ese margen llega hasta 245V de entrada solar, lo que permite conectar cadenas de paneles en serie más largas y reducir las pérdidas por calibre de cable en instalaciones donde el controlador queda a distancia del arreglo.

La serie se ofrece en tres modelos según la corriente de carga: PC18-6025F (60A), PC18-8025F (80A) y PC18-10025F (100A), este último con salida de carga DC de hasta 100A. Los tres comparten el mismo rango de voltaje de batería (12V, 24V, 36V y 48V con detección automática) y el mismo sistema de protecciones, por lo que la elección del modelo depende de la corriente que entregue el arreglo fotovoltaico.

Rango de voltajeHasta 245V de entrada solar Con este margen se pueden armar strings de paneles más largos antes de bajar el voltaje al rango de la batería, lo que reduce el calibre de cable necesario y las pérdidas en instalaciones donde el arreglo queda alejado del controlador.

• Carga multietapa3 etapas + ecualización Absorción, flotación y carga en paralelo, con función de ecualización para baterías de plomo-ácido que la requieran.
• Baterías compatiblesLitio, gel y AGM Puntos de carga configurables según el tipo de batería instalada.
• ComunicaciónRS485 y USB Monitoreo y configuración remota del controlador.
• Sensor de temperaturaTerminal BTS Compensación de carga según la temperatura real de la batería (-5mV/°C/celda a 25°C de referencia).
• ProteccionesCortocircuito y polaridad inversa En el arreglo PV y en la salida, más protección contra sobrecarga.
• RefrigeraciónVentilador Permite sostener la corriente máxima de carga con ambiente a 40°C.

Entrada y potencia según voltaje de batería

Voltaje de batería	12V (VBAT)	24V (VBAT)	36V (VBAT)	48V (VBAT)
Voltaje solar máximo	100V	245V	245V	245V
Rango MPPT	15-95V	30-230V	45-230V	60-230V
Potencia máxima (PC18-10025F)	1560W	3120W	4680W	6250W

Puntos de carga por tipo de batería

Etapa	Plomo-ácido (flooded)	AGM (predeterminado)
Absorción	14.2V / 28.4V / 42.6V / 56.8V	14.4V / 28.8V / 43.2V / 57.6V
Flotación	13.7V / 27.4V / 41.1V / 54.8V	13.7V / 27.4V / 41.1V / 54.8V
Sobrecarga	15.5V / 30.0V / 45.0V / 60.0V
Retorno de sobrecarga	14.5V / 29.5V / 44.5V / 59.0V
Voltaje de batería defectuosa	10.0V / 17.0V / 25.5V / 34.0V

Especificaciones mecánicas y ambientales

Dimensión (60A/80A)	306.6 x 163.6 x 94.9 mm
Dimensión (100A)	284 x 165 x 97 mm
Peso (60A)	3 kg
Peso (80A)	4 kg
Montaje	En pared
Grado de protección	IP20, uso en interior
Rango de temperatura de operación	-10°C a 55°C
Humedad ambiente	0-90% relativa, sin condensación
Altitud máxima	3000 m

Corriente máxima de carga

Corriente por modelo

Modelo	PC18-6025F	PC18-8025F	PC18-10025F
Corriente máxima de batería	60A	80A	100A
Carga continua a 40°C ambiente	60A	80A	100A

2

Años

Garantía del fabricante MUST Cobertura por defectos de fabricación bajo condiciones normales de instalación y uso.

¿El PC1800F detecta automáticamente el voltaje del banco de baterías?

Sí, detecta automáticamente 12V, 24V o 48V. El voltaje de 36V debe configurarse manualmente desde la pantalla LCD.

¿Qué modelo debo elegir según la potencia de mi arreglo de paneles?

Depende de la corriente que entregue el arreglo: el PC18-6025F soporta 60A, el PC18-8025F 80A y el PC18-10025F 100A. A mayor voltaje de batería (48V), cada modelo admite más potencia en paneles, hasta 6250W en el modelo de 100A.

¿Se puede usar con baterías de litio?

Sí, el controlador tiene un punto de carga configurable para baterías de litio, además de los perfiles para gel y AGM.

¿Necesita ventilación especial en su instalación?

Cuenta con refrigeración por ventilador interno y está clasificado para uso en interior con grado de protección IP20, por lo que no debe instalarse expuesto a lluvia o polvo directo.

¿Qué protecciones incluye contra fallas del sistema?

Protege contra cortocircuito y polaridad inversa en el arreglo PV, cortocircuito en la salida, sobrecarga de batería y desconexión por alta temperatura o alto voltaje, con reconexión automática cuando la condición se normaliza.

¿Para qué sirve el terminal BTS?

Es la entrada del sensor remoto de temperatura de batería. Con él, el controlador ajusta el voltaje de carga según la temperatura real de la batería, lo que evita sobrecarga o subcarga por variaciones térmicas.

¿Puedo monitorear el controlador de forma remota?

Sí, incluye puertos RS485 y USB para comunicación y monitoreo, además de la pantalla LCD integrada para configuración local.
