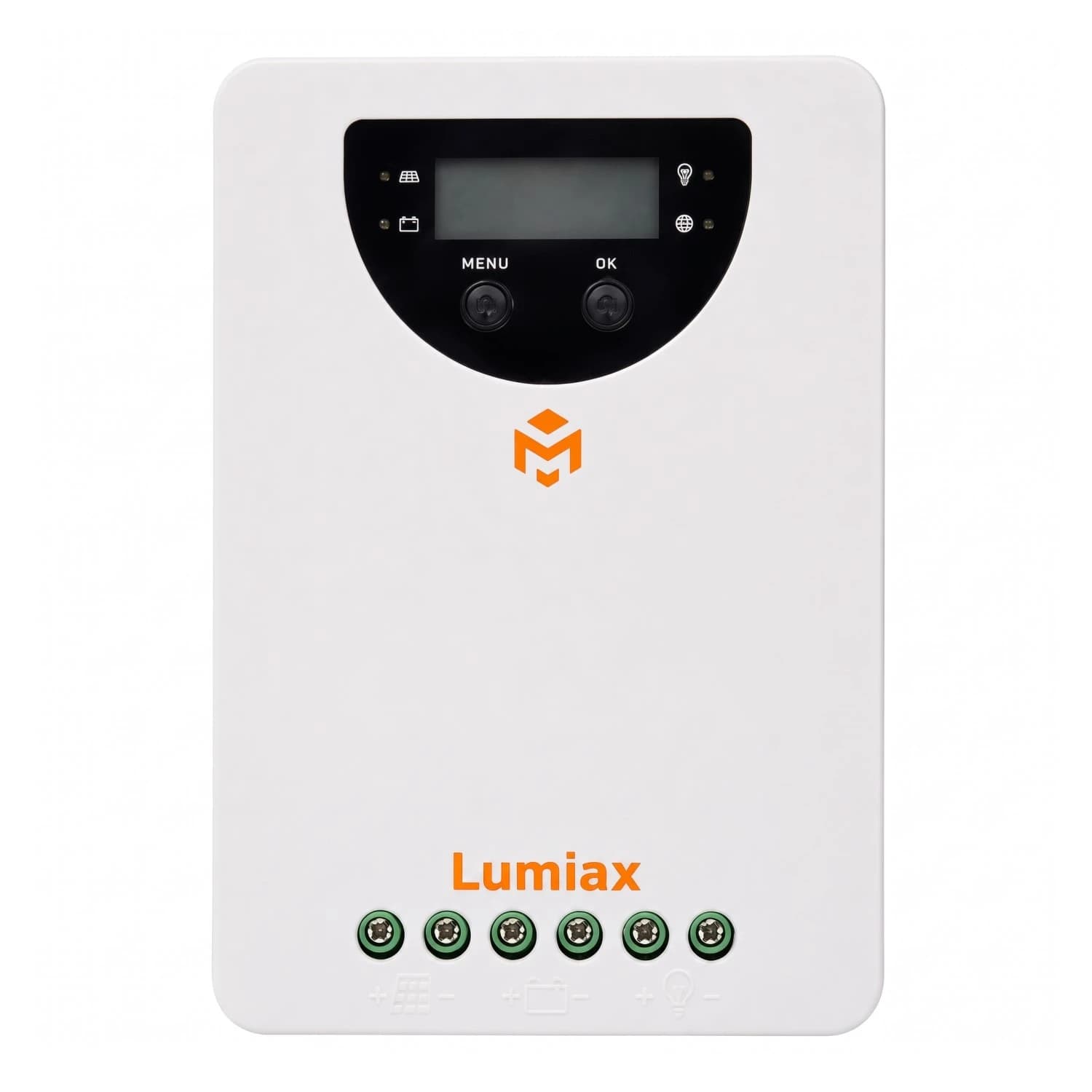

Controlador MPPT 40A MC4010 12/24V Lumiax

Lumiax - Serie MC

Controlador MPPT 40A que carga baterías de 12V y 24V con eficiencia de rastreo superior a 99,9%

Regulador de carga solar con maximizador MPPT para sistemas de mediana potencia

El MC4010 es un controlador de carga MPPT de 40A que reconoce automáticamente sistemas de 12V o 24V y admite hasta 1040W de paneles solares en 24V. Su algoritmo de rastreo combina varios métodos para ubicar el punto de máxima potencia con rapidez, incluso con nubosidad variable. Trae pantalla LCD para revisar el estado de carga sin necesidad de un equipo externo, y acepta baterías de gel, AGM, electrolito líquido y litio. Incluye sensor remoto de temperatura para compensar la carga según la condición térmica de la batería.

• Corriente de carga máxima de 40A
• Eficiencia de rastreo MPPT superior a 99,9%
• Reconocimiento automático 12/24V
• Compatible con gel, AGM, líquido y litio
• Comunicación RS485 y opcional IoT o Bluetooth
• Grado de protección IP32

40 A

Corriente máxima de carga

1040 W

Potencia máxima de paneles en 24V

99,9 %

Eficiencia máxima de rastreo MPPT

98 %

Eficiencia máxima de conversión de carga

4000 msnm

Altitud máxima de operación

El MC4010 conviene en instalaciones off-grid de tamaño medio, como cabañas, fincas o sistemas de bombeo en zonas no interconectadas del territorio colombiano, donde no llega la red y el sistema depende por completo del arreglo solar y el banco de baterías. Su rango de operación de -20°C a 55°C y su capacidad para trabajar hasta 4000 msnm lo hacen apto tanto para instalaciones en clima cálido como en el altiplano, donde las bajas temperaturas favorecen el rendimiento del panel.

El proceso de carga en cuatro etapas (MPPT, boost, ecualización y flotación) protege la batería de sobrecarga y prolonga su vida útil. La protección dual contra exceso de corriente y potencia, junto con el diseño térmico que reduce la potencia entregada ante sobrecalentamiento, evita que el equipo se dañe en instalaciones expuestas a temperaturas altas de manera prolongada.

Trazabilidad remotaMonitoreo por IoT, Bluetooth o RS485 El MC4010 permite revisar el estado de carga a distancia mediante módulo IoT/GPRS opcional, conexión Bluetooth con app o el puerto RS485 con protocolo Modbus, útil para instalaciones alejadas donde no siempre es práctico revisar el equipo en sitio.

• Carga en 4 etapasMPPT, boost, ecualización y flotación Cada etapa ajusta el voltaje de carga según el estado de la batería para maximizar su vida útil.
• Compensación por temperaturaSensor remoto incluido Ajusta el voltaje de carga según la temperatura real de la batería, no la del controlador.
• Protección dualContra exceso de corriente y potencia Evita que el sistema supere los límites nominales del controlador.
• Modos de carga de la salida de controlSiempre encendido, lámpara de calle o personalizado Configurable según el uso que se le dé a la carga conectada.
• Reconocimiento automático de voltaje12V o 24V El controlador detecta el voltaje del banco de baterías sin necesidad de configuración manual.
• Terminales de potencia6AWG (16mm²) Dimensionados para la corriente máxima de carga del equipo.

Compatibilidad de baterías

Voltajes de carga según tipo de batería (12V/24V)

Parámetro	Valor
Voltaje de boost	14~14,8/28~29,6V @25°C (default: 14,8/29,6V, líquido y AGM)
Voltaje de ecualización	14~15,0/28~30V @25°C (default: 13,7/27,4V)
Voltaje de flotación	13~14,5/26~39V @25°C
Desconexión por bajo voltaje	10,8~11,8V/21,6~23,6V (default: 11,2/22,4V)
Voltaje de reconexión	11,4~12,8V/22,8~25,6V (default: 12,0/24,0V)
Voltaje objetivo de carga (litio)	10,0~32,0V (default: 14,4V)

Especificaciones del panel solar

Parámetros de entrada fotovoltaica

Parámetro	Valor
Voltaje máximo en terminal PV	100V (-20°C), 90V (25°C)
Potencia máxima de entrada	520W (12V) / 1040W (24V)
Umbral día/noche	3,0~10,0/6,0~20,0V (default: 8/16V)
Rango de rastreo MPPT	(Voltaje de batería + 1,0V) ~ Voc x 0,9

Especificaciones generales

Datos físicos y ambientales

Parámetro	Valor
Dimensiones	196,5 x 136,6 x 67,1 mm
Peso	1,3 kg
Consumo propio	≤12mA
Comunicación	RS485 (interfaz RJ11)
Opcional	IoT, Bluetooth (interno/externo)
Puesta a tierra	Negativo común
Terminales de potencia	6AWG (16mm²)
Temperatura ambiente	-20°C a +55°C
Temperatura de almacenamiento	-25°C a +80°C
Humedad ambiente	0~100%RH
Grado de protección	IP32
Altitud máxima	4000 m

2

Años

Garantía del fabricante Lumiax El controlador MC4010 está fabricado bajo proceso certificado ISO 9001-2015 y cuenta con respaldo de fábrica ante fallas de origen.

¿El MC4010 funciona en sistemas de 12V y 24V sin configuración manual?

Sí, el controlador reconoce automáticamente el voltaje del banco de baterías (12V o 24V) al momento de la instalación.

¿Cuántos watts de panel solar puedo conectar como máximo?

Hasta 520W en un sistema de 12V o 1040W en un sistema de 24V, respetando además el límite de voltaje máximo en el terminal PV de 100V a -20°C.

¿Es compatible con baterías de litio?

Sí, el MC4010 tiene un perfil de carga específico para litio con voltaje objetivo configurable entre 10,0V y 32,0V, con un valor por defecto de 14,4V.

¿Necesito el sensor de temperatura para que funcione?

El controlador funciona sin el sensor, pero conectarlo permite compensar el voltaje de carga según la temperatura real de la batería, lo que extiende su vida útil, especialmente en climas cálidos.

¿Cómo se monitorea el sistema de forma remota?

A través del puerto RS485 con protocolo Modbus, o mediante los módulos opcionales de IoT (conexión GPRS) o Bluetooth con aplicación móvil.

¿Qué grado de protección tiene y dónde puedo instalarlo?

Tiene grado de protección IP32, por lo que debe instalarse bajo techo o en un gabinete protegido de la lluvia y el polvo directo.

¿A qué altitud puede operar el equipo?

Hasta 4000 msnm, lo que cubre instalaciones en el altiplano colombiano sin necesidad de derating adicional por altitud.

¿Qué incluye el controlador al comprarlo?

Incluye el controlador MPPT, manual de usuario, termocupla para las baterías y los terminales de conexión para los cables de entrada.

• Marca Lumiax, fabricada por Qingdao Skywise Technology bajo proceso certificado ISO 9001-2015
• Controladores probados bajo estándares europeos IEC-62109, IEC-55015, EN 61547 y EN 61000
• Despacho a todo el territorio nacional
