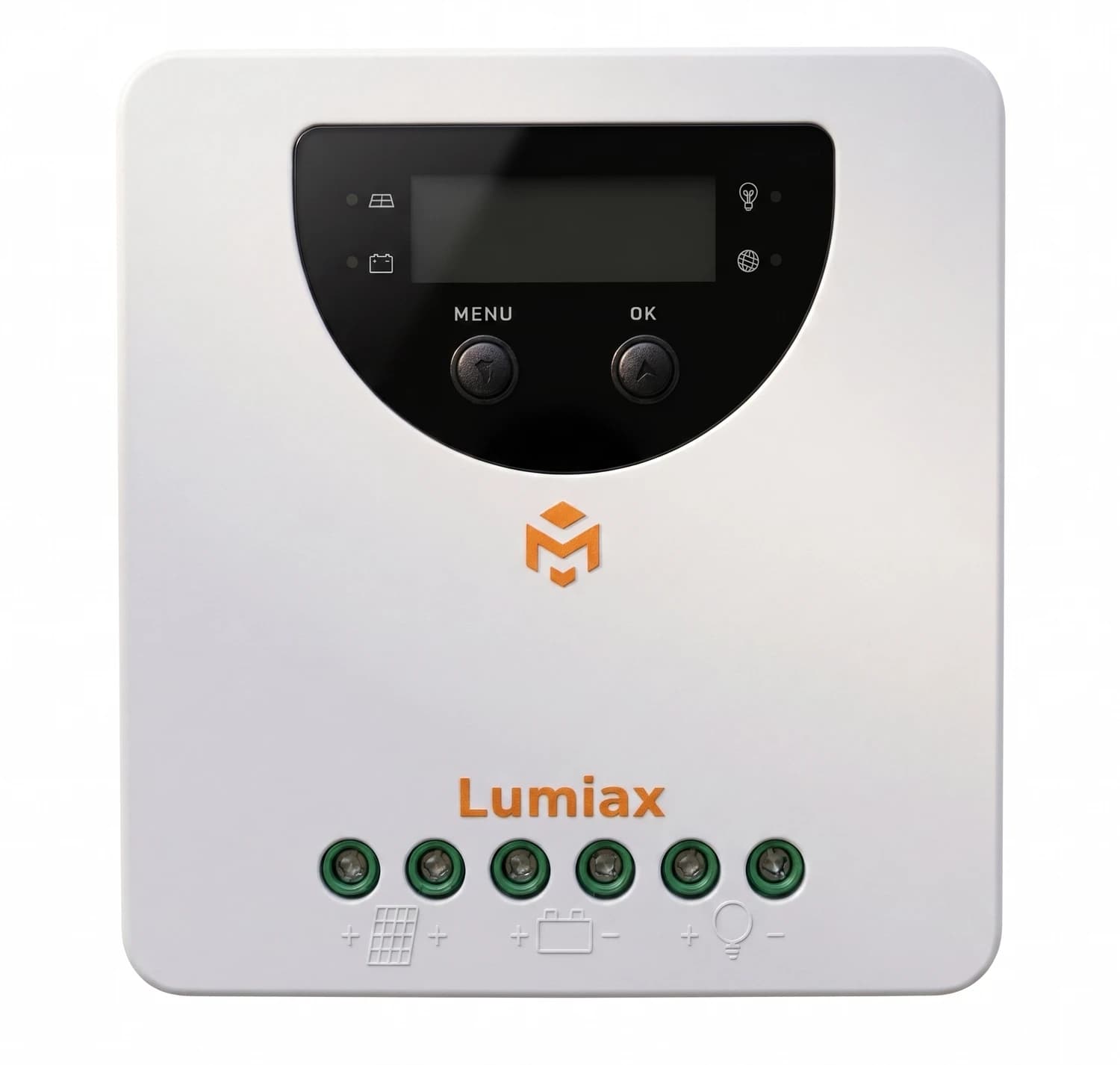

Controlador MPPT 20A MC 2010 12/24V Lumiax

Lumiax - Serie MC

Controlador MPPT 20A que aprovecha hasta el 99,9% de la potencia del panel solar

Regulador de carga solar con reconocimiento automático de sistema 12/24V

El MC2010 es un controlador de carga MPPT de 20A pensado para sistemas solares pequeños y medianos que necesitan aprovechar al máximo la energía del panel, sin perder producción por variaciones de voltaje. Combina varios algoritmos de seguimiento del punto de máxima potencia para ubicar el punto óptimo con rapidez, incluso cuando la radiación cambia por nubosidad. Su pantalla LCD muestra en tiempo real el estado de carga, y admite comunicación por Bluetooth, IoT o RS485 para monitoreo remoto. Reconoce automáticamente si el banco de baterías es de 12V o 24V, y admite baterías de gel, AGM, líquidas o de litio.

• Corriente de carga máxima 20A
• Eficiencia de seguimiento MPPT superior al 99,9%
• Conversión de carga hasta 98%
• Compatible con gel, AGM, líquida y litio
• Reconocimiento automático 12/24V
• Comunicación RS485, Bluetooth e IoT opcionales

20 A

Corriente máxima de carga

99,9 %

Eficiencia de seguimiento MPPT

98 %

Eficiencia de conversión de carga

520 W

Potencia máxima de entrada a 24V

100 V

Voltaje máximo en terminal PV

El controlador ajusta automáticamente el proceso de carga en cuatro etapas: MPPT, boost, ecualización y flotación, lo que alarga la vida útil de la batería y evita tanto la sobrecarga como la sulfatación por carga insuficiente. Además, incluye protección dual contra excesos de corriente y potencia, y reduce su propia carga si detecta sobrecalentamiento, algo relevante en instalaciones donde el gabinete queda expuesto al calor de techos y cuartos técnicos.

El sensor remoto de temperatura ajusta el voltaje de carga según la temperatura real de la batería, compensación especialmente útil en el altiplano colombiano, donde las noches frías del clima de Bogotá y otras zonas altas pueden afectar el rendimiento del banco si el controlador no corrige el voltaje de carga en consecuencia.

Autoconsumo mínimoMenos de 12mA en modo de operación El controlador consume una fracción mínima de la energía que gestiona, lo que deja más capacidad disponible para cargar la batería o alimentar la carga, un punto clave en sistemas off-grid pequeños de zonas no interconectadas donde cada miliamperio cuenta.

Atributos técnicos

• Carga en cuatro etapasMPPT, boost, ecualización, flotación Protege la batería en cada fase del ciclo de carga.
• Tipos de bateríaGel, AGM, líquida, litio Configurable según el banco instalado, con gel como valor de fábrica.
• Modos de carga de salidaSiempre encendido, luz nocturna, definido por usuario Se ajusta al uso que se le dé a la carga conectada.
• ComunicaciónRS485 con interfaz RJ11 Permite integrarlo a sistemas de monitoreo bajo protocolo Modbus.
• Conectividad opcionalBluetooth e IoT Monitoreo remoto vía app o conexión GPRS.
• Protección electrónicaAutomática ante sobrecorriente y sobrepotencia Evita daños por exceder los valores nominales del equipo.

Especificaciones de batería

Parámetros de carga (gel, AGM, líquida)

Voltaje de boost	14~14,8V / 28~29,6V a 25°C (valor de fábrica: 14,8/29,6V)
Voltaje de ecualización	14~15,0V / 28~30V a 25°C (valor de fábrica: 13,7/27,4V)
Voltaje de flotación	13~14,5V / 26~29V a 25°C
Desconexión por bajo voltaje	10,8~11,8V / 21,6~23,6V (valor de fábrica: 11,2/22,4V)
Voltaje de reconexión	11,4~12,8V / 22,8~25,6V (valor de fábrica: 12,0/24,0V)
Protección por sobrecarga	15,8V / 31,3V
Compensación por temperatura	-4,17mV/K por celda (boost, ecualización), -3,33mV/K por celda (flotación)

Parámetros de batería de litio

Voltaje objetivo de carga	10,0~32,0V (valor de fábrica: 14,4V)
Voltaje de recuperación de carga	9,2~31,8V (valor de fábrica: 14,0V)
Desconexión por bajo voltaje	9,0~30,0V (valor de fábrica: 10,6V)
Reconexión por bajo voltaje	9,6~31,0V (valor de fábrica: 12,0V)

Especificaciones de panel y sistema

Parámetros del panel solar

Voltaje máximo en terminal PV	100V (-20°C), 90V (25°C)
Potencia máxima de entrada	260W (12V) / 520W (24V)
Umbral día/noche	3,0~10,0V / 6,0~20,0V (valor de fábrica: 8/16V)
Rango de seguimiento MPPT	Voltaje de batería + 1,0V hasta Voc x 0,9

Parámetros del sistema

Dimensiones	136,6 x 136,6 x 67,1mm
Peso	830g
Autoconsumo	≤12mA
Grado de protección	IP32
Temperatura ambiente de operación	-20°C a +55°C
Temperatura de almacenamiento	-25°C a +80°C
Humedad ambiente	0 a 100% RH
Altitud máxima	4000m
Terminales de potencia	6AWG (16mm²)
Puesta a tierra	Negativo común

¿El MC2010 sirve para baterías de litio?

Sí, admite baterías de litio además de gel, AGM y líquidas. El voltaje de carga se configura de manera independiente para cada tipo, con parámetros propios de desconexión y reconexión por bajo voltaje.

¿Necesito configurar el voltaje del sistema manualmente?

No, el MC2010 reconoce automáticamente si el banco de baterías es de 12V o 24V y ajusta sus parámetros de carga en consecuencia.

¿Cuál es la potencia máxima de panel que puedo conectar?

Hasta 260W en sistemas de 12V y hasta 520W en sistemas de 24V. El voltaje máximo que soporta el terminal PV es de 100V a -20°C y 90V a 25°C.

¿El controlador incluye sensor de temperatura?

Sí, incluye una termocupla remota para la batería que ajusta el voltaje de carga según la temperatura real del banco, lo que evita sobrecarga o carga insuficiente por variaciones térmicas.

¿Cómo se monitorea el sistema de forma remota?

El controlador tiene comunicación RS485 con interfaz RJ11 bajo protocolo Modbus, y de forma opcional puede incluir Bluetooth o conectividad IoT para monitoreo vía app o GPRS.

¿Qué protección tiene contra sobrecalentamiento?

Cuenta con una función de reducción de potencia integrada que protege el equipo si detecta temperaturas elevadas, además de protección dual contra exceso de corriente y potencia de carga.

¿Qué incluye la compra del controlador?

Incluye el controlador MPPT, manual de usuario, termocupla para la batería y seis terminales de conexión para los cables de entrada.

2

Años

Garantía del fabricante Lumiax fabrica el MC2010 bajo proceso certificado ISO 9001:2015 y lo prueba bajo estándares europeos IEC-62321, IEC-55015, EN 61547 y EN 61000.

• Marca reconocida globalmente por eficiencia y calidad en controladores de carga solar
• Fabricación certificada bajo ISO 9001:2015
• Despacho a todo el territorio nacional desde Solartex Colombia
