Conector mid clamp en aluminio 40mm Chiko
SKU: CK-FTM-C40Chiko
$ 5.800+ IVA
En stock-Precio con IVA: $ 6.902
Chiko - sistemas de montaje solar

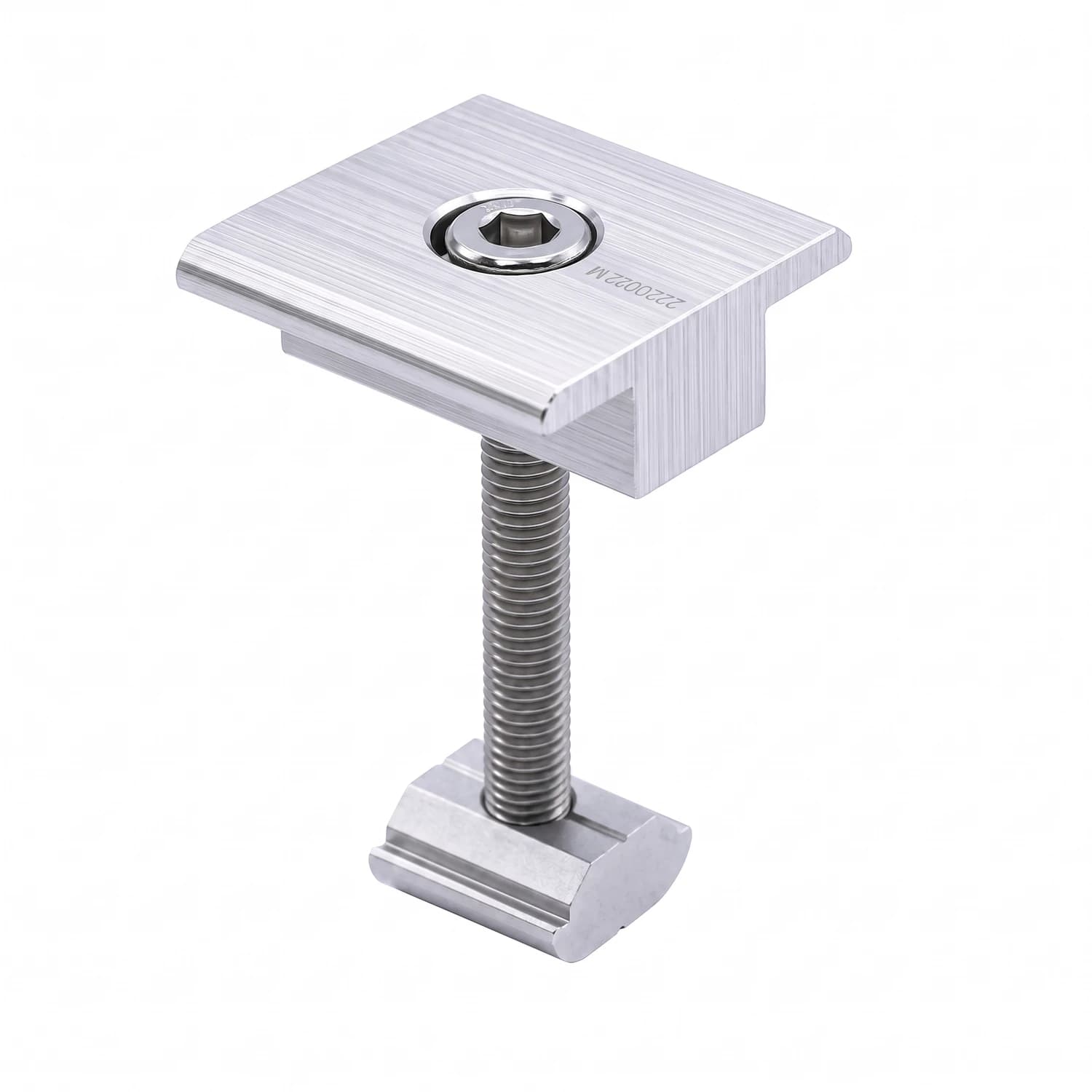

Conector mid clamp de aluminio 40mm para fijar paneles solares contiguos sobre riel
Grapa central para sujetar dos paneles vecinos en el mismo riel de montaje
El mid clamp de 40 mm de Chiko sujeta dos paneles solares contiguos sobre el mismo riel de montaje, repartiendo la carga mecánica entre ambos marcos y manteniendo una separación pareja en toda la fila. Está hecho en aluminio anodizado AL6005-T5 con tornillería en acero inoxidable SUS304, pensado para instalaciones que quedan expuestas a la intemperie durante años. El bloque de riel se inserta por la parte superior, sin tener que deslizarlo desde el extremo del riel, lo que agiliza el montaje en obra. Sirve para módulos con marco de 40 mm sobre cubiertas de teja, chapa metálica, losa plana o estructuras en suelo.
- Compatible con marco de panel de 40 mm
- Tornillería en acero inoxidable SUS304
- Aluminio anodizado AL6005-T5
- Inserción superior sin deslizar desde el extremo del riel
- Placa antideslizante con estrías mecanizadas
- Vida útil estimada superior a 25 años
- 40 mm
- Espesor de panel compatible
- M8
- Perno con huella Allen
- 25+ años
- Vida útil estimada
En un arreglo fotovoltaico, cada mid clamp trabaja en el punto donde dos paneles se encuentran sobre el mismo riel, por lo que su resistencia mecánica y su resistencia a la corrosión definen buena parte de la vida útil de toda la estructura. La combinación de aluminio anodizado con tornillería en acero inoxidable evita la corrosión galvánica entre metales distintos, un problema frecuente cuando se mezclan aceros de baja calidad con perfiles de aluminio.
La costa Caribe y el Pacífico colombiano exponen la tornillería de una instalación solar a niebla salina y humedad constante, condiciones en las que un tornillo corriente empieza a oxidarse en poco tiempo y compromete la sujeción del panel. El acero inoxidable SUS304 de este conector está pensado justamente para ese tipo de ambiente, además de resistir la radiación UV y los cambios térmicos propios de techos metálicos que se calientan durante el día y se enfrían de noche.
Montaje en obraSe ancla desde arriba, sin desarmar el riel El bloque preensamblado entra directo en la ranura del riel por la parte superior, así que no hace falta deslizarlo desde ningún extremo. En instalaciones con muchos paneles ya montados, esto evita desarmar tramos de riel para insertar un conector adicional.
- SujeciónCarga distribuida Reparte el esfuerzo mecánico entre los dos paneles contiguos que sujeta.
- CorrosiónGrado marino Tornillería SUS304 que evita la corrosión galvánica frente al aluminio del riel.
- VientoPlaca antideslizante Estrías mecanizadas que aumentan el agarre sobre el marco del panel.
- DilataciónSeparación constante Mantiene el espacio milimétrico entre paneles para que el aluminio se dilate sin forzar la estructura.
Materiales y compatibilidad
| Marca | Chiko |
|---|---|
| Tipo de conector | Intermedio (mid clamp) |
| Espesor de panel compatible | 40 mm |
| Material principal | Aleación de aluminio anodizado AL6005-T5 |
| Tornillería | Acero inoxidable SUS304, perno M8 con huella Allen |
| Vida útil estimada | Más de 25 años |
| Compatibilidad estructural | Rieles de montaje Chiko y perfiles solares estándar en teja, chapa metálica, losa plana y suelo |
- 25+
- Años
Vida útil estimada superior a 25 años El aluminio anodizado y la tornillería en acero inoxidable grado marino están pensados para acompañar toda la vida útil del arreglo fotovoltaico sin necesidad de reemplazo.
Preguntas frecuentes
¿Este mid clamp sirve para cualquier riel de montaje?
Está pensado para rieles de montaje Chiko y perfiles solares estándar, así que antes de comprarlo conviene confirmar que el riel donde vas a instalarlo acepte un bloque de inserción superior de estas dimensiones.
¿Qué diferencia hay entre este mid clamp y un end clamp?
El mid clamp sujeta dos paneles contiguos al mismo tiempo, uno a cada lado, mientras que el end clamp se usa en los extremos de la fila y sujeta un solo panel.
¿Sirve para paneles con marco de un espesor distinto a 40 mm?
No, este conector está fabricado específicamente para marcos de panel de 40 mm de espesor; con otro espesor la sujeción no queda firme.
¿Cómo se instala en obra?
El bloque de riel viene preensamblado y se inserta directamente por la parte superior de la ranura del riel, sin necesidad de deslizarlo desde ningún extremo, lo que agiliza el montaje cuando ya hay paneles instalados en el tramo.
¿Qué tan bien resiste la corrosión en ambientes húmedos o salinos?
La estructura en aluminio anodizado y la tornillería en acero inoxidable SUS304 grado marino resisten niebla salina, lluvia ácida y humedad constante, condiciones típicas de la costa Caribe y el Pacífico colombiano.
¿Necesito herramienta especial para apretar el perno?
El perno tiene cabeza con huella Allen (M8), así que basta con una llave Allen del tamaño correspondiente para apretarlo con el torque adecuado.
- Despacho a todo el territorio nacional
- Soporte técnico para dimensionar tu sistema de montaje
- Componentes solares seleccionados para las condiciones climáticas de Colombia
Peso
0,09 kg
Largo
5 cm
Ancho
4 cm
Alto
6 cm
Medidas del producto. El empaque puede ser mayor: el costo de envío se calcula sobre las dimensiones del bulto.
