Conector end clamp para paneles sin marco Chiko

Chiko Solar - fijación de paneles fotovoltaicos

Conector end clamp para paneles sin marco de 5 a 7 mm que protege el vidrio con inserto EPDM

Abrazadera terminal para módulos frameless de doble vidrio en rieles de montaje.

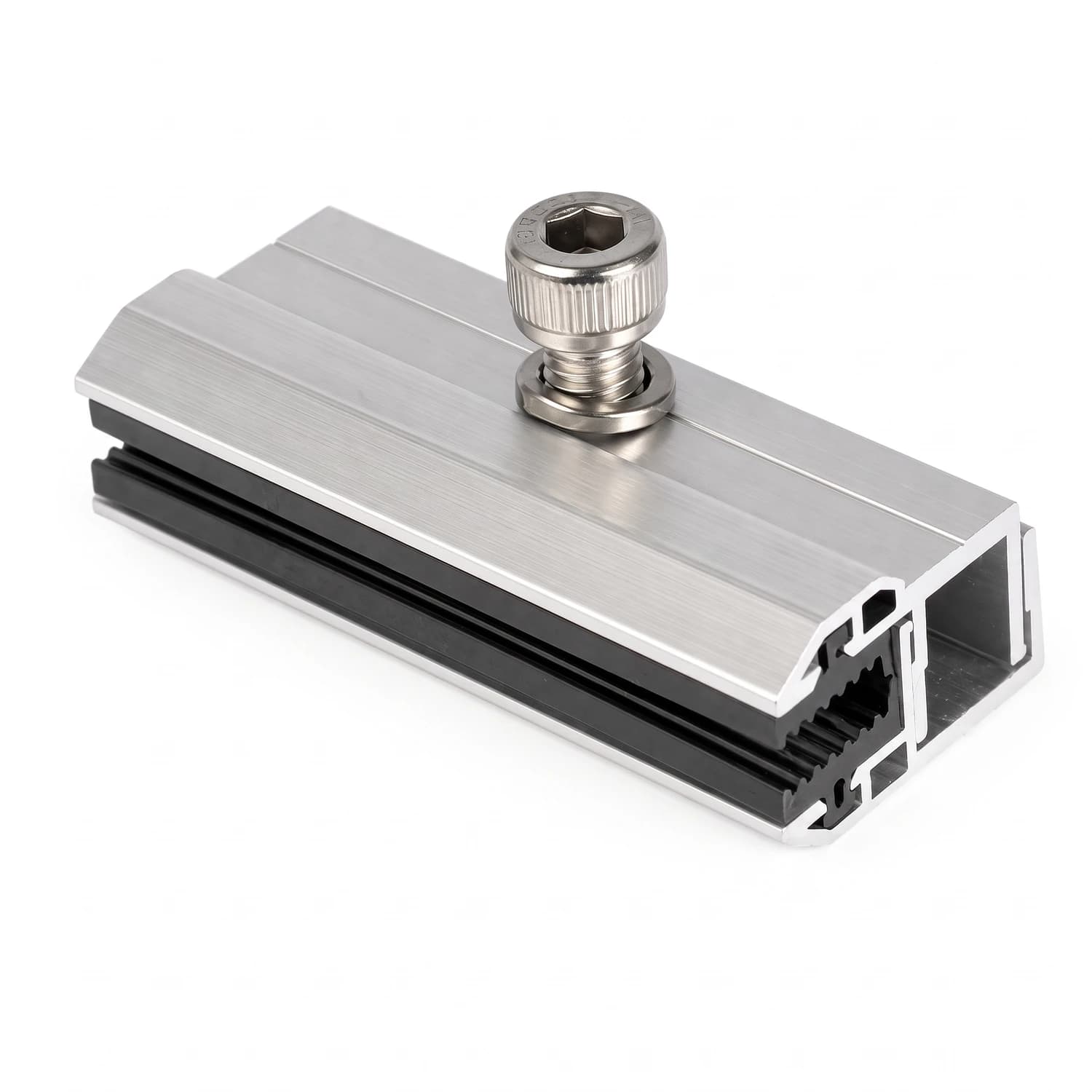

El end clamp CK-FTE-E5-80 sujeta el extremo de cada fila de paneles sin marco sobre el riel, distribuyendo la presión de ajuste a lo largo de sus 80 mm para no concentrar esfuerzo en un solo punto del borde de vidrio. Su inserto de goma EPDM estriada separa el aluminio del cristal, absorbe vibración y evita que la dilatación térmica termine en microfisuras. El cuerpo es de aluminio AL6005-T5 anodizado y la tornillería en acero inoxidable SUS304, pensados para quedar a la intemperie sin corroerse.

• Compatible con módulos de 5.0 a 7.0 mm de espesor
• Inserto EPDM antideslizante resistente a UV y ozono
• Longitud de 80 mm para mejor distribución de carga
• Cuerpo en aluminio AL6005-T5 anodizado
• Tornillería en acero inoxidable SUS304
• Uso en remates de fila sobre techo, suelo o estructura

80 mm

Longitud del clamp

5.0-7.0 mm

Espesor de módulo compatible

AL6005-T5

Aleación de aluminio del cuerpo

SUS304

Acero inoxidable de la tornillería

Para qué sirve este end clamp

Los paneles sin marco (frameless) no tienen el perfil de aluminio perimetral que en un panel convencional protege el borde del vidrio y sirve de punto de sujeción. Por eso su fijación depende de clamps diseñados específicamente para tomar el canto del laminado sin dañarlo. El CK-FTE-E5-80 cumple esa función en los extremos de cada fila, donde el mid clamp no aplica porque no hay panel contiguo.

La junta de EPDM es la pieza que hace posible sujetar vidrio con metal sin que el contacto directo genere puntos de tensión. Al ser estriada, además de amortiguar, mejora el agarre y evita que el panel se deslice dentro de la abrazadera con el paso del tiempo o ante viento fuerte.

Diseño para vidrioInserto EPDM que evita el contacto aluminio-cristal El caucho absorbe la vibración mecánica y la dilatación térmica del panel, dos causas comunes de microfisuras en instalaciones con clamps genéricos no pensados para módulos frameless.

• Ajuste al vidrio5.0-7.0 mm Rango de espesor de módulo sin marco compatible con este clamp.
• Superficie de apoyo80 mm de longitud Reparte la presión de ajuste en lugar de concentrarla en un punto del borde.
• CuerpoAluminio AL6005-T5 anodizado Resiste corrosión a la intemperie sin perder rigidez estructural.
• TornilleríaAcero inoxidable SUS304 Perno Allen y arandela, resistentes a la oxidación en exteriores.
• InsertoCaucho EPDM estriado Amortigua vibración y mejora el agarre sobre el vidrio.
• Posición de montajeExtremo de fila Se usa en los remates, no entre paneles contiguos.

Especificaciones técnicas

Modelo	CK-FTE-E5-80
Marca	Chiko Solar
Tipo	Abrazadera terminal (end clamp) para panel sin marco
Longitud	80 mm
Espesor de módulo compatible	5.0 - 7.0 mm
Material del cuerpo	Aluminio anodizado AL6005-T5
Material del inserto	Caucho EPDM
Material de tornillería	Acero inoxidable SUS304

Preguntas frecuentes

¿Sirve para paneles con marco de aluminio?

No. Este end clamp está diseñado para módulos sin marco (frameless), donde el clamp toma directamente el borde del vidrio laminado. Para paneles con marco se necesita un end clamp de otro tipo, ajustado al espesor del marco.

¿Cómo sé si mi panel es compatible con este clamp?

Revisa el espesor del vidrio laminado del panel en la ficha técnica del fabricante. Este clamp cubre módulos de 5.0 a 7.0 mm de espesor de borde.

¿En qué parte del arreglo se instala?

Va en los extremos de cada fila de paneles sobre el riel de montaje, donde no hay un panel contiguo. Entre paneles se usa un mid clamp, no un end clamp.

¿El inserto de goma se puede reemplazar?

La información disponible no especifica si el inserto EPDM es reemplazable por separado del cuerpo del clamp.

¿Qué herramienta se necesita para instalarlo?

El perno es de cabeza cilíndrica tipo Allen, por lo que se ajusta con llave hexagonal del calibre correspondiente al tornillo incluido.

¿Resiste la humedad y salinidad de la costa Caribe colombiana?

El cuerpo es de aluminio anodizado AL6005-T5 y la tornillería en acero inoxidable SUS304, materiales pensados para resistir corrosión en exteriores, incluyendo ambientes con alta humedad y salinidad.

¿Sirve para paneles bifaciales de doble vidrio?

Sí, la mayoría de paneles bifaciales son frameless y este clamp está diseñado justamente para ese tipo de módulo, siempre que el espesor de vidrio esté entre 5.0 y 7.0 mm.
