Clip para cable 4 mm Chiko

Chiko - accesorios de montaje fotovoltaico

Clip para cable solar 4 mm² con sujeción a presión sin herramientas ni perforaciones

Fijación rápida del cableado DC al marco del panel, sin tornillos ni amarras plásticas.

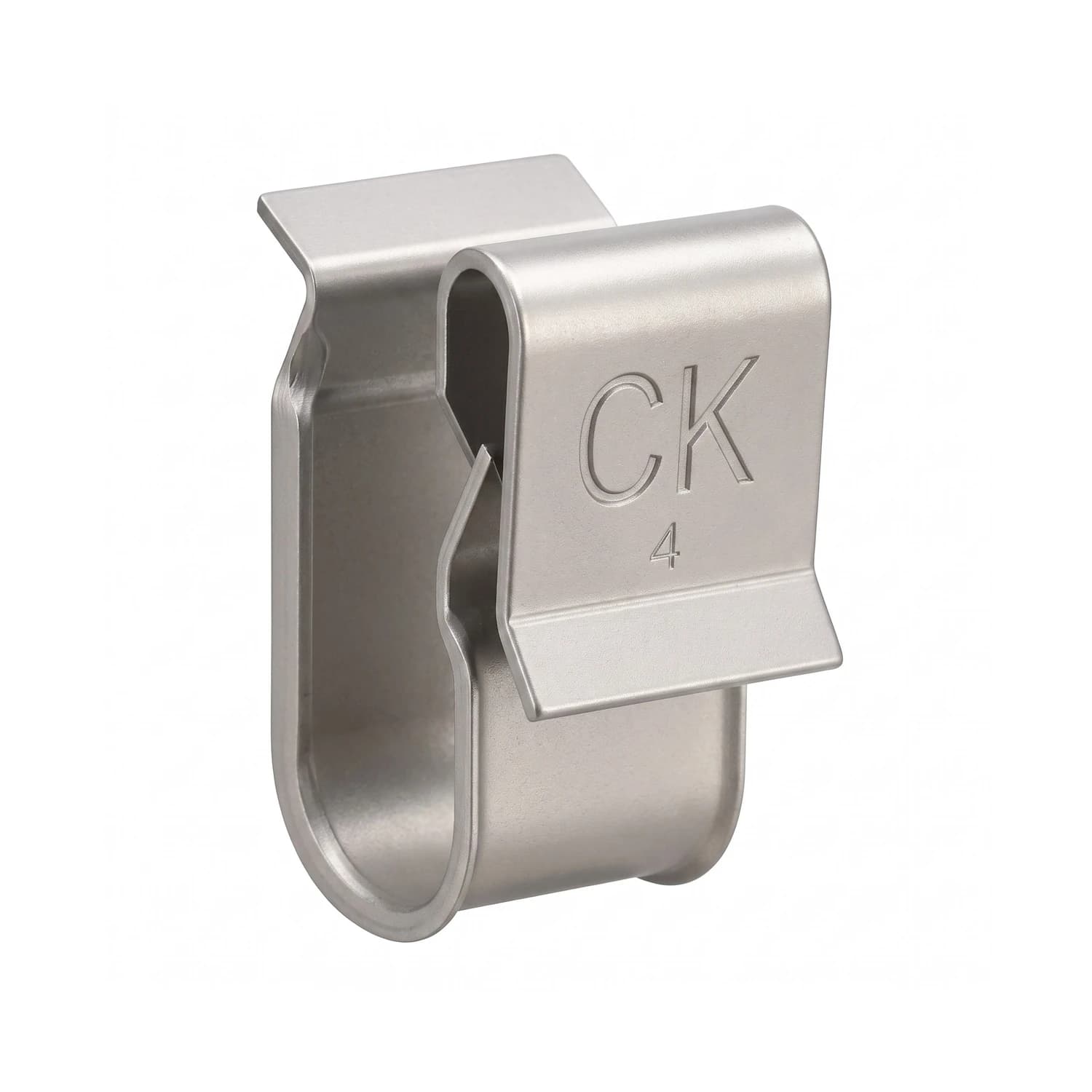

El clip CK-FSC-CP2 de Chiko sujeta el cableado fotovoltaico de 4 mm² directamente al labio interior del módulo o al perfil de montaje, evitando que los conductores queden colgando sobre la techumbre. Su sistema de resorte a presión se instala en segundos y su cuna interior de bordes biselados protege el aislamiento del cable frente al roce y la dilatación térmica. Fabricado en acero inoxidable SUS304, resiste la radiación UV y los ambientes salinos sin perder elasticidad. Un accesorio pequeño que ordena el cableado y reduce el riesgo de daños en la instalación.

• Acero inoxidable SUS304
• Sujeción a presión sin herramientas
• Compatible con cable de 4 mm² (5.5 a 6.8 mm de diámetro)
• Sujeta pestañas de 1.0 a 3.0 mm de espesor
• Bordes biselados que protegen el aislamiento
• Vida útil superior a 25 años en exteriores

4 mm²

Calibre de cable compatible

1-3 mm

Rango de espesor de pestaña

25 años

Vida útil estimada en exteriores

4.3 g

Peso unitario aproximado

En cubiertas expuestas al sol directo, dejar el cableado DC suelto sobre la techumbre acelera su deterioro por abrasión y calor. El clip CK-FSC-CP2 resuelve ese punto de la instalación fijando el conductor cerca del marco del panel, con una lengüeta dentada que muerde la pestaña de aluminio y evita que el viento o las vibraciones lo desplacen con el tiempo.

La cuna interior del clip tiene bordes abocardados que eliminan aristas cortantes, un detalle relevante para conductores tipo H1Z2Z2-K o PV1-F que se mueven ligeramente por dilatación térmica a lo largo del día. En la costa Caribe y el Pacífico colombiano, donde la niebla salina ataca rápido cualquier metal sin protección, el acero SUS304 evita la corrosión que sí afecta a los clips de acero galvanizado o a las amarras plásticas, que se resecan y quiebran con la radiación UV del altiplano y del trópico.

Sin tornillos ni perforacionesInstalación a presión en segundos El sistema snap-on se ajusta manualmente al marco del panel o al perfil de montaje, sin taladrar ni usar herramienta especial, lo que agiliza el cableado en instalaciones residenciales y comerciales.

• MaterialAcero inoxidable SUS304 Alta elasticidad y memoria mecánica, con resistencia total a la radiación UV y a ambientes con niebla salina.
• Sujeción al marco1.0 a 3.0 mm La lengüeta dentada se ajusta al espesor estándar de la pestaña de aluminio de los paneles solares.
• Capacidad de cable1 o 2 conductores de 4 mm² Diseñado para diámetros exteriores de cable de 5.5 a 6.8 mm.
• Protección del aislamientoBordes biselados y abocardados Elimina aristas afiladas que dañarían la cubierta del conductor con los movimientos por dilatación térmica.
• DurabilidadMás de 25 años en exteriores Supera la vida útil de las amarras plásticas, que se degradan con la exposición solar continua.
• Peso4.3 g por unidad No añade carga relevante a la estructura del panel.

Especificaciones técnicas

Marca	Chiko
Modelo / SKU	CK-FSC-CP2
Capacidad de cable	1 o 2 conductores de 4.0 mm² (diámetro exterior 5.5 a 6.8 mm)
Rango de sujeción al marco	1.0 a 3.0 mm de espesor de pestaña
Material	Acero inoxidable SUS304 para resortes
Dimensiones unitarias	2.3 cm (alto) x 1.4 cm (ancho) x 1.1 cm (profundidad)
Espesor de chapa	~0.6 mm
Peso unitario	~4.3 g

Presentaciones de empaque

Bolsa comercial	100 unidades, 16.0 x 12.0 x 4.0 cm, ~440 g
Caja de distribución	1.000 unidades (10 bolsas), 26.0 x 18.0 x 16.0 cm, ~4.6 kg

25

Años

Vida útil estimada en exteriores El acero inoxidable SUS304 mantiene su elasticidad y resistencia mecánica muy por encima de las amarras plásticas convencionales.

¿Con qué calibre de cable funciona este clip?

Está diseñado para cable solar de 4.0 mm², con un diámetro exterior de entre 5.5 mm y 6.8 mm, y admite 1 o 2 conductores por clip.

¿En qué parte del panel se instala?

Se fija a presión en el labio interior del marco del panel solar o en el perfil de montaje, siempre que el espesor de la pestaña esté entre 1.0 mm y 3.0 mm.

¿Necesito herramientas para instalarlo?

No. Es un sistema de sujeción a presión (snap-on) que se instala manualmente, sin tornillos, taladro ni herramienta especial.

¿Sirve para instalaciones en la costa o zonas con salinidad?

Sí. Está fabricado en acero inoxidable SUS304, que resiste la corrosión por niebla salina y la radiación UV, lo que lo hace apto para la costa Caribe, el Pacífico colombiano o cualquier zona húmeda.

¿Reemplaza a las amarras plásticas (cinchos)?

Sí, y con ventaja en exteriores: mientras las amarras plásticas se resecan y quiebran con la exposición solar, este clip de acero inoxidable mantiene su elasticidad y sujeción por más de 25 años.

¿Puede dañar el aislamiento del cable?

No. Su cuna interior tiene bordes biselados y abocardados que eliminan aristas cortantes, protegiendo la cubierta de conductores tipo H1Z2Z2-K o PV1-F ante los movimientos por dilatación térmica.

¿En qué presentaciones se vende?

Se distribuye en bolsas comerciales de 100 unidades y en cajas de 1.000 unidades (10 bolsas), pensadas para instalaciones de distinta escala.
