Clip para cable 2.5mm Chiko

Chiko - Accesorios de montaje solar

Clip para cable solar 2.5 mm² con sujeción a presión sin tornillos ni perforaciones

Fija el cableado DC al marco del panel sin taladrar ni usar amarras plásticas.

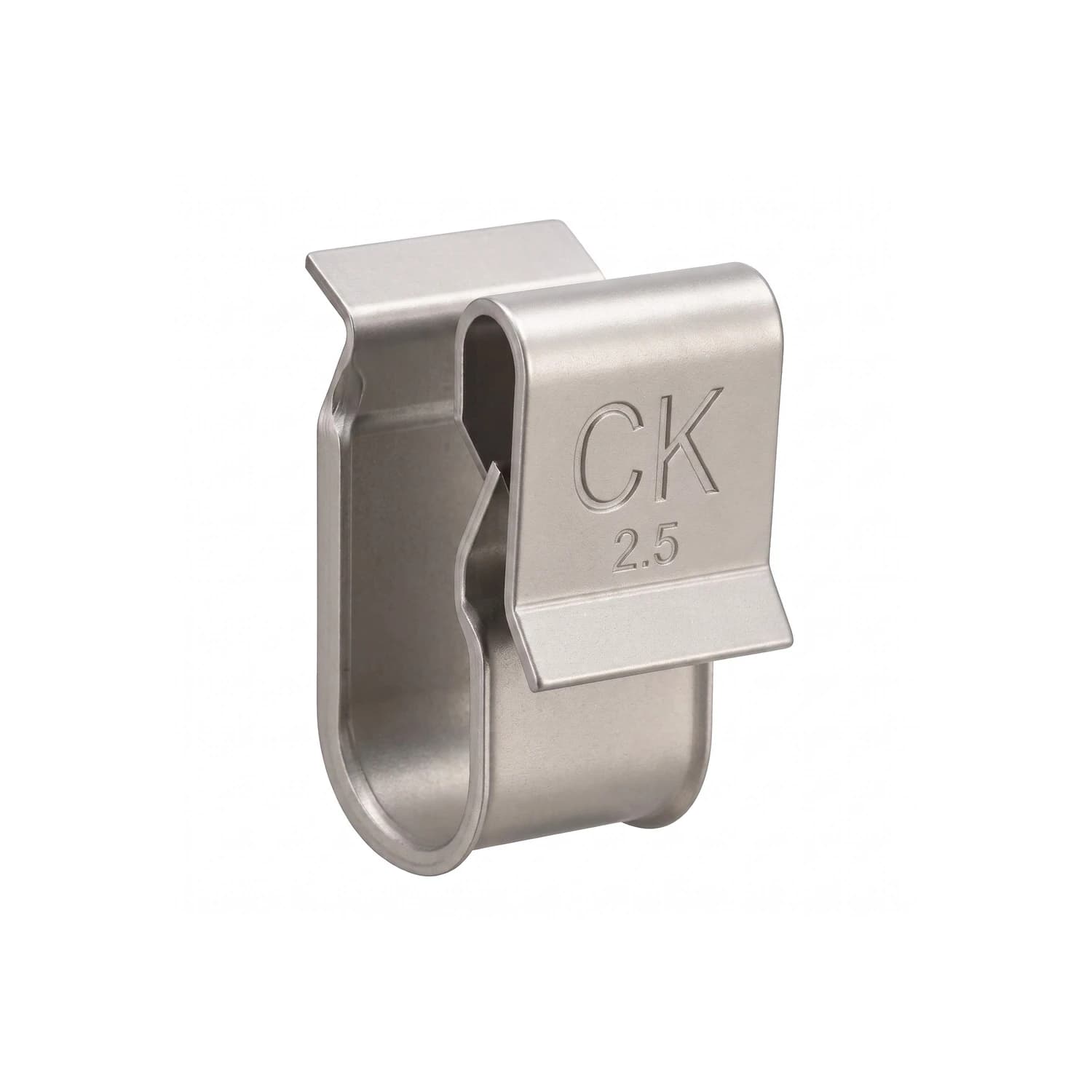

El clip CK-FSC-CP1 de Chiko sujeta el cable solar directamente sobre el labio inferior del marco del panel o la pestaña del riel, evitando que quede colgando o en contacto con superficies abrasivas. Se instala a presión, sin tornillos ni perforaciones, y su lengüeta dentada se ancla al aluminio del marco para resistir vibración, viento y cambios de temperatura. Fabricado en acero inoxidable SUS304, mantiene su elasticidad y resistencia a la corrosión durante toda la vida útil del sistema.

• Acero inoxidable SUS304
• Instalación a presión sin herramientas
• Compatible con marcos de 1.0 a 2.5 mm de espesor
• Para cables de 2.5 mm² (uno o dos conductores)
• Bordes biselados sin aristas vivas

2.5 mm²

Sección de cable soportada

1.0-2.5 mm

Rango de espesor de marco

SUS304

Acero inoxidable de alta elasticidad

4.0 g

Peso unitario

En una instalación fotovoltaica, el cable DC que queda suelto bajo el panel se convierte en un punto débil: roza contra el marco, acumula agua en la cubierta y con los años el aislamiento cede. El clip CK-FSC-CP1 resuelve esto sujetando el conductor al mismo marco del panel o a la pestaña del riel, sin necesidad de perforar ni de usar amarras plásticas que se quiebran con la exposición prolongada al sol.

Su lengüeta interna dentada se clava en el aluminio del marco y queda fija ante vibraciones, ráfagas de viento y la dilatación térmica propia del ciclo día-noche. El canal receptor tiene bordes redondeados que evitan pellizcos o cortes en el doble aislamiento de cables tipo H1Z2Z2-K / PV1-F, incluso cuando el cable se mueve por la dilatación del material.

DurabilidadAcero inoxidable SUS304, sin amarras que se degradan A diferencia de las amarras plásticas, que pierden flexibilidad y se quiebran con la radiación UV en pocos años, el acero inoxidable SUS304 mantiene su elasticidad y resistencia a la corrosión durante toda la vida útil del sistema fotovoltaico, incluso en la humedad y salinidad del Pacífico o la costa Caribe colombiana.

• MontajeSin herramientas Se fija a presión manual o con pinza estándar, sin tornillos ni perforaciones en el marco.
• Compatibilidad1.0 a 2.5 mm de marco Se adapta a la mayoría de perfiles de aluminio de paneles y rieles de montaje.
• Capacidad1 o 2 conductores Diseñado para cable de 2.5 mm², también compatible con cable de 4 mm².
• ProtecciónBordes biselados Canal curvo sin aristas vivas que protege el aislamiento del cable durante la dilatación térmica.
• ResistenciaAcero SUS304 Inmune a niebla salina, lluvia ácida y radiación UV continua.
• OrdenCableado oculto Mantiene los conductores alineados y sin holguras bajo el panel.

Dónde se usa

Especificaciones técnicas

Dimensiones y material

Material	Acero inoxidable de alta elasticidad SUS304
Espesor de la chapa	~0.6 mm
Dimensiones unitarias	2.2 cm (alto) x 1.3 cm (ancho) x 1.0 cm (profundidad)
Peso unitario	~4.0 g
Rango de sujeción al marco	1.0 mm a 2.5 mm de espesor
Capacidad de cable	1 o 2 conductores de 2.5 mm² (compatible con 4 mm²)

Empaque y logística

Bolsa comercial	100 unidades, 15.0 x 12.0 x 3.5 cm, ~410 g
Caja de distribución	1.000 unidades (10 bolsas), 25.0 x 18.0 x 15.0 cm, ~4.3 kg

¿El clip sirve para cable de 4 mm²?

Está diseñado para cable de 2.5 mm², pero también es compatible con cable solar de 4 mm².

¿Necesito taladrar el marco del panel para instalarlo?

No. El clip se fija a presión sobre el labio inferior del marco o la pestaña del riel, sin tornillos ni perforaciones.

¿Qué espesor de marco soporta?

Se adapta a marcos o pestañas de riel con espesor entre 1.0 mm y 2.5 mm.

¿Puedo sujetar dos cables con un solo clip?

Sí, el clip está diseñado para alojar uno o dos conductores de 2.5 mm².

¿Resiste la exposición a la intemperie durante años?

Sí. Está fabricado en acero inoxidable SUS304, resistente a la corrosión por niebla salina, lluvia ácida y radiación UV continua, con un rendimiento pensado para acompañar toda la vida útil del sistema fotovoltaico.

¿Cómo se instala, con herramienta o a mano?

Se instala con presión manual o con una pinza estándar, sin necesidad de herramientas especializadas.

¿En qué presentaciones se vende?

Se distribuye en bolsas de 100 unidades y cajas de 1.000 unidades (10 bolsas por caja).
