Cable soldador para baterías por metros 4 AWG 600V Procables

Leader - cables tipo soldador

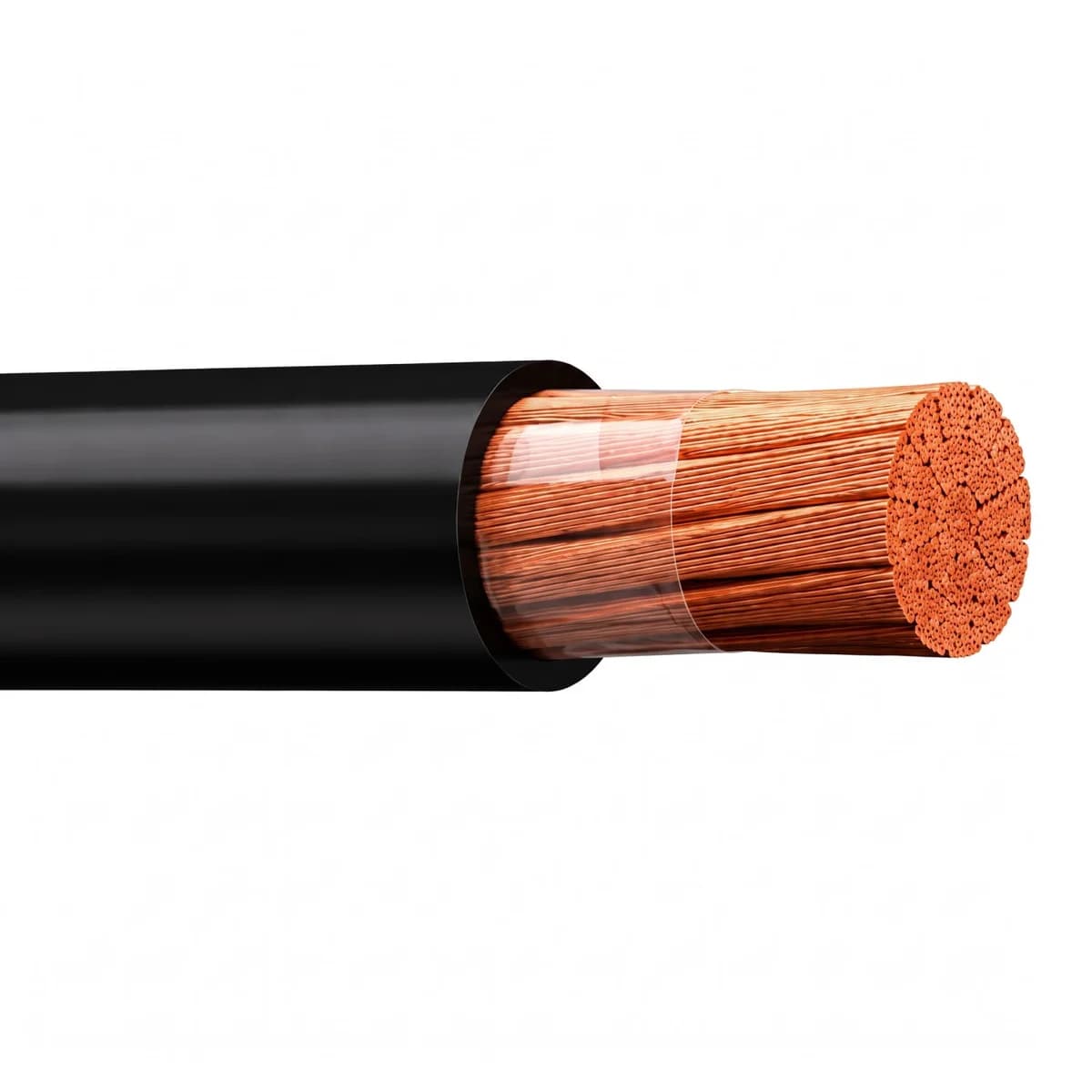

Cable tipo soldador 4 AWG con 95 A de capacidad continua para conexión de baterías

Conductor flexible de cobre para bancos de baterías, inversores y sistemas de respaldo.

El cable tipo soldador calibre 4 AWG conduce la corriente entre baterías, inversores y controladores con baja caída de tensión y sin perder flexibilidad. Su conductor multifilar de cobre flexible y su aislamiento de elastómero termoplástico resistente a aceites y abrasión lo hacen apto para instalaciones que exigen flexiones frecuentes y trabajo continuo. Se usa en la interconexión de baterías estacionarias (UPS), portaelectrodos de soldadura y enlaces batería-inversor en sistemas solares y de respaldo.

• Calibre 4 AWG (233 kg/km)
• Capacidad de corriente hasta 161 A en servicio de ciclos repetidos
• Conductor de cobre flexible multifilar
• Aislamiento en elastómero termoplástico resistente a aceites y abrasión
• Tensión nominal 600 V
• Temperatura de operación 105°C

4 AWG

Calibre del conductor

9.08 mm

Diámetro exterior

140 A

Capacidad en servicio continuo (100% carga)

600 V

Tensión nominal

105 °C

Temperatura de operación

Este cable está pensado para los tramos donde la corriente es alta y el espacio para maniobrar es reducido: interior de un gabinete de baterías, salida de un inversor o conexión entre módulos de un banco. El conductor multifilar de cobre reduce la resistencia y la caída de tensión en tramos cortos de alta demanda, algo crítico cuando varias baterías trabajan en paralelo o en serie dentro de un sistema off-grid.

El aislamiento en elastómero termoplástico soporta aceites y abrasión, por lo que aguanta el manejo repetido durante la instalación y el roce con estructuras metálicas en gabinetes y racks. Su radio mínimo de curvatura equivale a 4 veces el diámetro externo del conductor, lo que facilita el tendido en espacios angostos sin forzar el cable.

Uso principalInterconexión de baterías y enlace con inversor Es el calibre recomendado para conexiones entre baterías, enlace batería-inversor y batería-controlador en sistemas de respaldo y almacenamiento solar, donde la confiabilidad de la conexión determina el desempeño del banco completo.

• ConductorCobre flexible multifilar Conducción eléctrica eficiente y estable para carga y descarga continua.
• AislamientoElastómero termoplástico Resistente a aceites y abrasión, apta hasta 105°C.
• FlexibilidadAlta resistencia a flexiones Soporta vibraciones y manipulación frecuente en obra.
• CapacidadHasta 161 A en ciclos Según NTC 6078, ciclo de trabajo del 85%.
• Tensión de halado148.4 kgf Máxima tensión permitida sobre el conductor metálico.
• Resistencia DC0.862 Ω/km a 20°C Baja pérdida en tramos de conexión de baterías.

Características eléctricas y dimensionales

Calibre	4 AWG
Espesor de aislamiento	1.52 mm
Diámetro exterior	9.08 mm
Masa total	233 kg/km
Resistencia DC a 20°C	0.862 Ω/km

Capacidad de corriente según régimen de trabajo

Servicio en canalización (NTC 2050)	95 A
Servicio continuo 100% carga (NTC 6078 B5)	140 A
Ciclos repetidos, 85% (NTC 6078 B2)	161 A

Normas y certificaciones

Tensión nominal	600 V
Temperatura de operación	105°C
Norma soldador	NTC 6078
Norma batería	NTC 1955
Certificación	RETIE y NTC

1

Año

Garantía del fabricante El cable cuenta con garantía por defectos de fabricación durante 1 año desde la compra, siempre que se instale y opere dentro de los parámetros de tensión y temperatura indicados en esta ficha.

¿Qué corriente soporta el cable 4 AWG en un banco de baterías?

Depende del régimen de trabajo: hasta 95 A en canalización según NTC 2050, 140 A en servicio continuo al 100% de carga y hasta 161 A en ciclos repetidos con 85% de ciclo de trabajo, según NTC 6078.

¿Sirve este cable para conectar el inversor con el banco de baterías?

Sí, es uno de los usos recomendados: enlace batería-inversor y batería-controlador en sistemas de respaldo y almacenamiento solar.

¿Qué radio mínimo de curvatura debo respetar al instalarlo?

El radio mínimo de curvatura es 4 veces el diámetro externo del conductor, es decir, cerca de 36 mm para este calibre de 9.08 mm de diámetro exterior.

¿Qué tensión máxima de halado admite durante la instalación?

Admite hasta 148.4 kgf de tensión de halado cuando se aplica sobre la parte metálica del conductor.

¿A qué temperatura puede operar de forma continua?

Su aislamiento en elastómero termoplástico permite una temperatura de operación de hasta 105°C.

¿Cumple con la normativa eléctrica colombiana?

Sí, cuenta con certificación RETIE y NTC, y cumple la norma NTC 6078 para uso como cable soldador y NTC 1955 para conexión de baterías.

¿Cómo se entrega este cable?

Se entrega en carretes, en las cantidades que se acuerden comercialmente.
