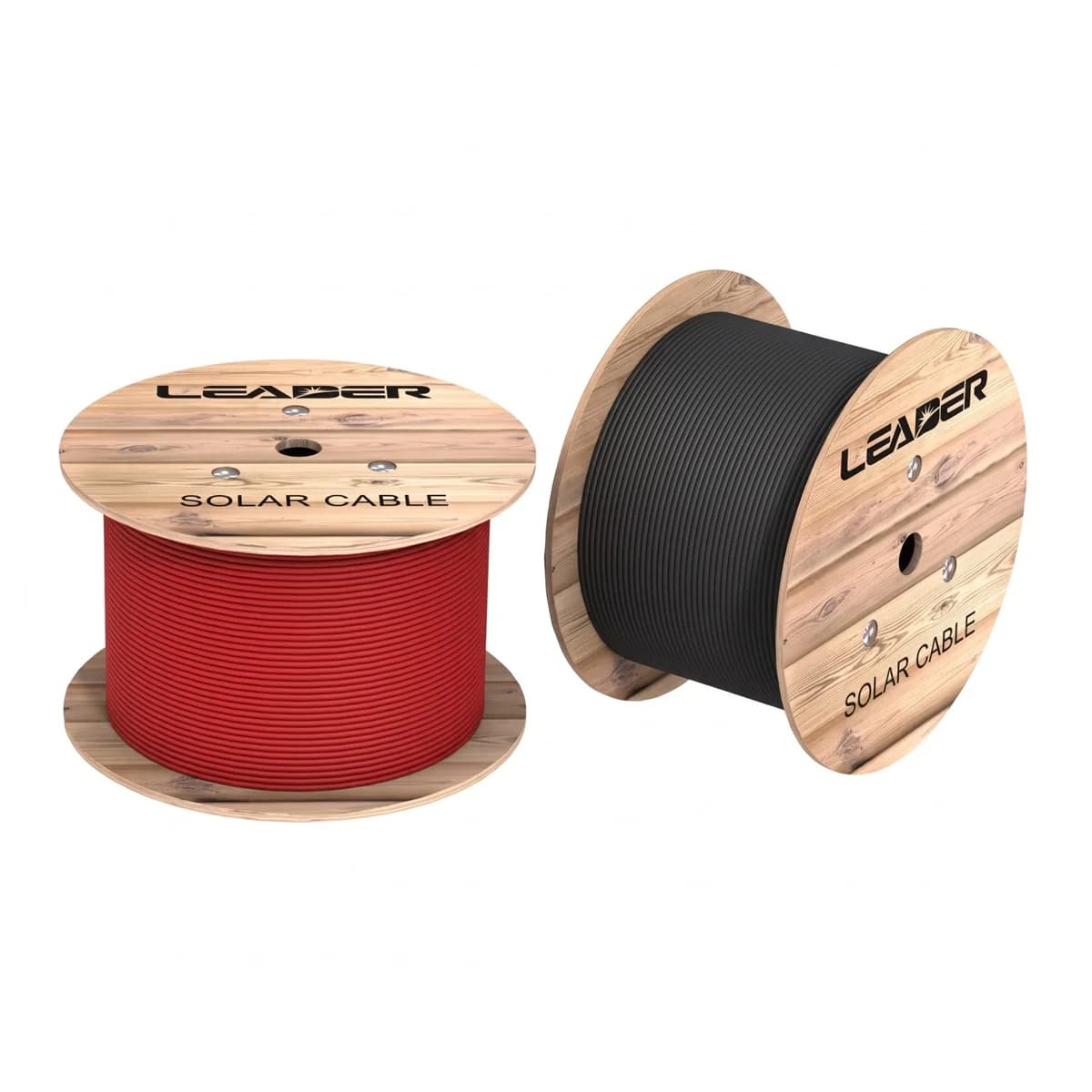

Cable solar 4mm 12 AWG 1500VDC por metros

LEADER - Solar Copper Cable

Cable solar 4mm2 1500VDC con 25 años de vida útil para conexión de paneles fotovoltaicos

Cable unipolar de cobre estañado para el cableado interno de sistemas solares

Este cable de 4 mm2 (equivalente a 12 AWG) está certificado bajo IEC62930 y EN50618 para trabajar a 1500V en corriente continua, la tensión de bus que manejan los inversores de mayor potencia. Su aislamiento XLPO en doble capa resiste rayos UV, ozono, aceites y químicos, lo que lo hace apto para tendidos a la intemperie en cubierta o en planta. Soporta desde -40°C hasta 90°C de forma continua, con picos de hasta 250°C durante 5 segundos en caso de cortocircuito. Está pensado para una vida útil superior a 25 años sin perder sus propiedades de aislamiento.

• Sección 4 mm2 (12 AWG)
• Tensión nominal DC1500V
• Capacidad de corriente 57A
• Rango de temperatura -40°C a 90°C
• Certificación IEC62930/EN50618
• Libre de halógenos y baja emisión de humo

4 mm2

Sección nominal (12 AWG)

1500 V

Tensión nominal en DC

57 A

Capacidad de corriente máxima

25 años

Vida útil de diseño

0.7 mm

Espesor de aislamiento

El conductor está formado por 56 hilos de cobre estañado de 0.285 mm cada uno, lo que le da flexibilidad para tendidos largos y curvas cerradas sin fatigar el cobre. El radio de curvatura mínimo es de 6 veces su diámetro, un dato que conviene tener presente al planear las canaletas o bandejas portacables de una instalación en techo.

La resistencia de aislamiento se mantiene alta incluso a temperatura de trabajo: 0.709 MΩ·km a 90°C, lo que es relevante para instalaciones en la costa Caribe o el Pacífico colombiano, donde el cable puede llegar a operar cerca de su límite térmico por radiación directa y calor ambiente. Su cubierta resiste además la salinidad y humedad propias de esas zonas.

Aislamiento de doble capa XLPOResiste 250°C durante 5 segundos en cortocircuito Ese margen de temperatura de corta duración da un colchón adicional de seguridad frente a fallas puntuales en el circuito, sin que el cable pierda sus propiedades de aislamiento para seguir en servicio.

Atributos del cable

• ConductorCobre estañado 56 hilos de 0.285 mm, más resistente a la corrosión que el cobre desnudo.
• AislamientoXLPO reticulado Resistente a UV, ozono, aceites y agentes químicos.
• Bajo humoLibre de halógenos Reduce gases tóxicos en caso de incendio.
• CertificaciónIEC62930/EN50618 Estándar internacional para cable solar.
• Prueba dieléctricaAC 6.5kV, 5 min Sin ruptura del aislamiento.
• CurvaturaRadio 6xD Facilita el tendido en espacios reducidos.

Datos eléctricos a 4 mm2

Resistencia máxima del conductor a 20°C	5.09 Ω/km
Resistencia mínima de aislamiento a 20°C	709 MΩ·km
Resistencia mínima de aislamiento a 90°C	0.709 MΩ·km
Capacidad de corriente	57 A

Datos constructivos a 4 mm2

Construcción del conductor	56 hilos de 0.285 mm
Diámetro del conductor	2.46 mm
Espesor de aislamiento	0.7 mm
Espesor de cubierta	0.8 mm
Diámetro exterior del cable	5.6 mm

Condiciones de trabajo

Tensión nominal	DC1500V
Tensión de prueba	AC 6.5kV, 50Hz, 5 min
Temperatura de trabajo	-40°C a +90°C
Temperatura máxima del conductor	120°C
Temperatura en cortocircuito	250°C durante 5s
Radio de curvatura	6 veces el diámetro

25

Años

Vida útil de diseño El fabricante certifica una vida útil superior a 25 años bajo las condiciones de trabajo especificadas, en línea con la vida útil esperada de un sistema fotovoltaico.

Preguntas frecuentes

¿Este cable de 4mm2 sirve para conectar paneles en serie hasta el inversor?

Sí, es un cable unipolar diseñado justamente para el cableado interno entre módulos fotovoltaicos y hacia la caja de conexiones o el inversor, siempre que la corriente de operación no supere los 57A.

¿Qué diferencia hay entre este cable y uno de cobre convencional?

El aislamiento XLPO y la certificación IEC62930/EN50618 lo hacen apto para intemperie prolongada y para trabajar hasta 1500V DC, algo que un cable convencional de instalación eléctrica no garantiza.

¿Puede instalarse a la intemperie sin protección adicional?

Sí, su cubierta resiste UV, ozono y humedad, por lo que no requiere tubería o canaleta adicional para estar expuesto al sol y la lluvia, aunque conviene fijarlo correctamente para evitar tensión mecánica.

¿Es compatible con conectores MC4?

Sí, su diámetro y construcción son compatibles con los conectores solares más usados en el mercado, incluyendo MC4, Amphenol y Tyco.

¿Qué radio de curvatura mínimo debo respetar al instalarlo?

El radio de curvatura mínimo es 6 veces el diámetro exterior del cable, un dato a tener en cuenta al diseñar el recorrido por canaletas o bandejas portacables.

¿Este cable cumple con RETIE?

El cable cuenta con certificaciones internacionales IEC62930 y EN50618, que son la base técnica que exige el RETIE para cableado de sistemas fotovoltaicos en Colombia.

¿Qué corriente máxima soporta el cable de 4mm2?

Su capacidad de corriente es de 57A, un valor a considerar junto con la longitud del tramo y la caída de tensión admisible del circuito.
