Cable de comunicación RJ45 3.5mts para baterías de litio PYTES

PYTES - accesorios para baterías de litio

Cable de comunicación RJ45 de 3.5 metros que conecta la batería Pytes con el inversor

Lleva al inversor lo que reporta el BMS de la batería. Solo datos, no potencia.

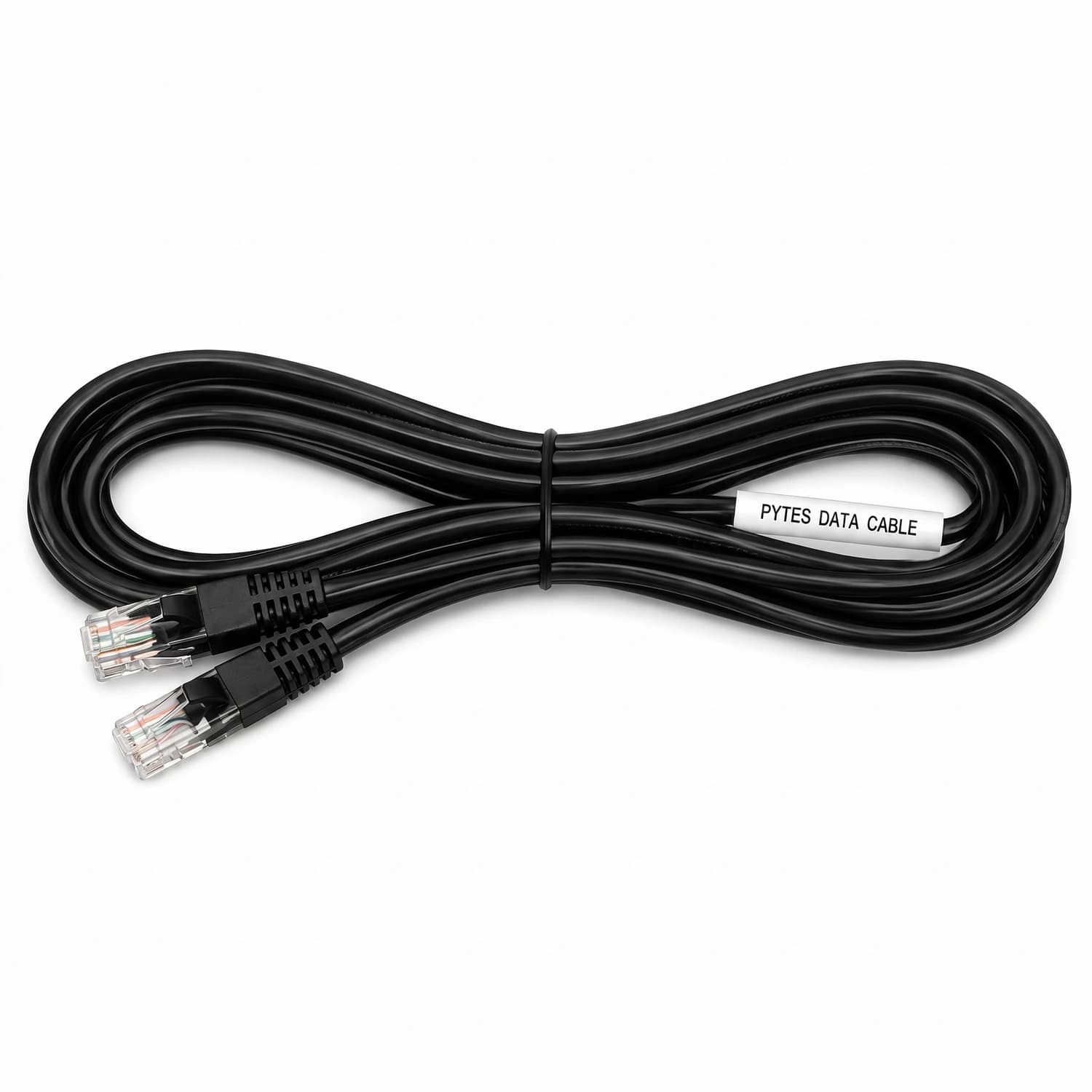

Este cable RJ45 macho a macho de 3.5 metros es el tramo que Pytes destina a la conexión entre la batería y el inversor. Transporta la comunicación CAN Bus o RS485 con la que el BMS le entrega al inversor el estado de carga (SOC), el voltaje, la temperatura y la corriente, que es lo que el inversor necesita para gestionar la carga y la descarga. Es un cable de datos: no conduce potencia y no sirve para poner baterías en paralelo, que se hace con los cables de fuerza.

• Longitud de 3.5 metros
• Conectores RJ45 macho a RJ45 macho
• Compatible con las series E-BOX, 48100R y V5
• Soporta protocolos CAN Bus y RS485
• Botas de alivio de tensión en los conectores
• Cubierta en PVC con apantallamiento contra interferencias

3.5 m

Longitud del cable

RJ45 -RJ45

Tipo de conectores

CAN/RS485

Protocolos soportados

Para qué se usa

El cable va del puerto de comunicación de la batería al puerto CAN o RS485 del inversor. Cuando hay varios módulos, sale de la que actúa como maestra, y por ahí el inversor lee el estado del banco completo como si fuera una sola unidad. Los 3.5 metros son la distancia habitual entre el rack de baterías y el inversor.

Entre módulos no se usa este cable. La cascada de comunicación de un banco Pytes va por los puertos Link Port 0 y Link Port 1 con sus propios cables cortos, y el paralelo eléctrico se arma con los cables de fuerza de la batería.

La cubierta en PVC resiste la flexión propia del tendido dentro de un gabinete o rack de baterías, y el apantallamiento reduce el ruido eléctrico que puede afectar la señal cuando el cable corre cerca de conductores de potencia, algo frecuente en instalaciones donde el cuarto de baterías comparte espacio con el inversor y las protecciones.

InstalaciónConexión directa El cable no tiene ajustes propios: se conecta entre el puerto de comunicación de la batería y el del inversor. Lo único que hay que revisar es que en el inversor quede seleccionado el protocolo de batería Pytes.

• Qué transportaDatos del BMS Estado de carga, voltaje, temperatura y corriente de la batería, no potencia.
• Uso batería-inversorEnlace de comunicación Conecta el puerto de comunicación de la batería con el puerto CAN o RS485 del inversor.
• Protección de señalApantallamiento electromagnético Reduce interferencias cuando el cable corre cerca de líneas de potencia.
• Durabilidad mecánicaBotas de alivio de tensión Protegen los conectores RJ45 de tirones y flexión repetida.
• CompatibilidadSeries E-BOX, 48100R y V5 Pensado para el ecosistema de baterías Pytes y equipos compatibles.
• Longitud3.5 metros Suficiente para el tramo entre el rack de baterías y el inversor.

Especificaciones técnicas

Tipo de producto	Cable de datos / comunicación para baterías
Marca	PYTES
Interfaz	RJ45 - RJ45
Longitud	3.5 metros
Color	Negro
Protocolos	CAN Bus, RS485
Uso principal	Comunicación entre la batería y el inversor

Preguntas frecuentes

¿Este cable sirve para cualquier batería de litio o solo para Pytes?

Está diseñado para las baterías de litio Pytes de las series E-BOX, 48100R y V5. No está pensado para otras marcas de batería salvo que compartan el mismo protocolo y pinout de comunicación.

¿Sirve para conectar dos baterías Pytes en paralelo?

No. Es un cable de datos y no conduce potencia. El paralelo eléctrico entre módulos se hace con los cables de fuerza, y la comunicación entre una batería y la siguiente va por los puertos Link Port 0 y Link Port 1 con sus propios cables. Este cable de 3.5 metros es el que va de la batería al inversor.

¿Necesito configurar algo en el inversor después de conectar el cable?

La conexión es plug & play: al conectar el cable, la comunicación queda establecida sin necesidad de ajustes adicionales, aunque conviene verificar en el inversor que el protocolo de batería seleccionado corresponda a Pytes.

¿Qué pasa si necesito una distancia mayor a 3.5 metros?

Esta referencia viene en una longitud fija de 3.5 metros. Si el tendido requiere una distancia distinta, es necesario cotizar otra longitud o revisar si el fabricante ofrece un cable de mayor extensión.

¿El cable trae protección contra interferencias?

Sí, cuenta con apantallamiento que reduce el ruido electromagnético, recomendable cuando el cable de datos corre cerca de conductores de potencia dentro del gabinete o rack de baterías.

¿Los conectores son iguales en ambos extremos?

Sí, es un cable RJ45 macho en ambos extremos, con botas de alivio de tensión que protegen los conectores del uso y la flexión repetida.
