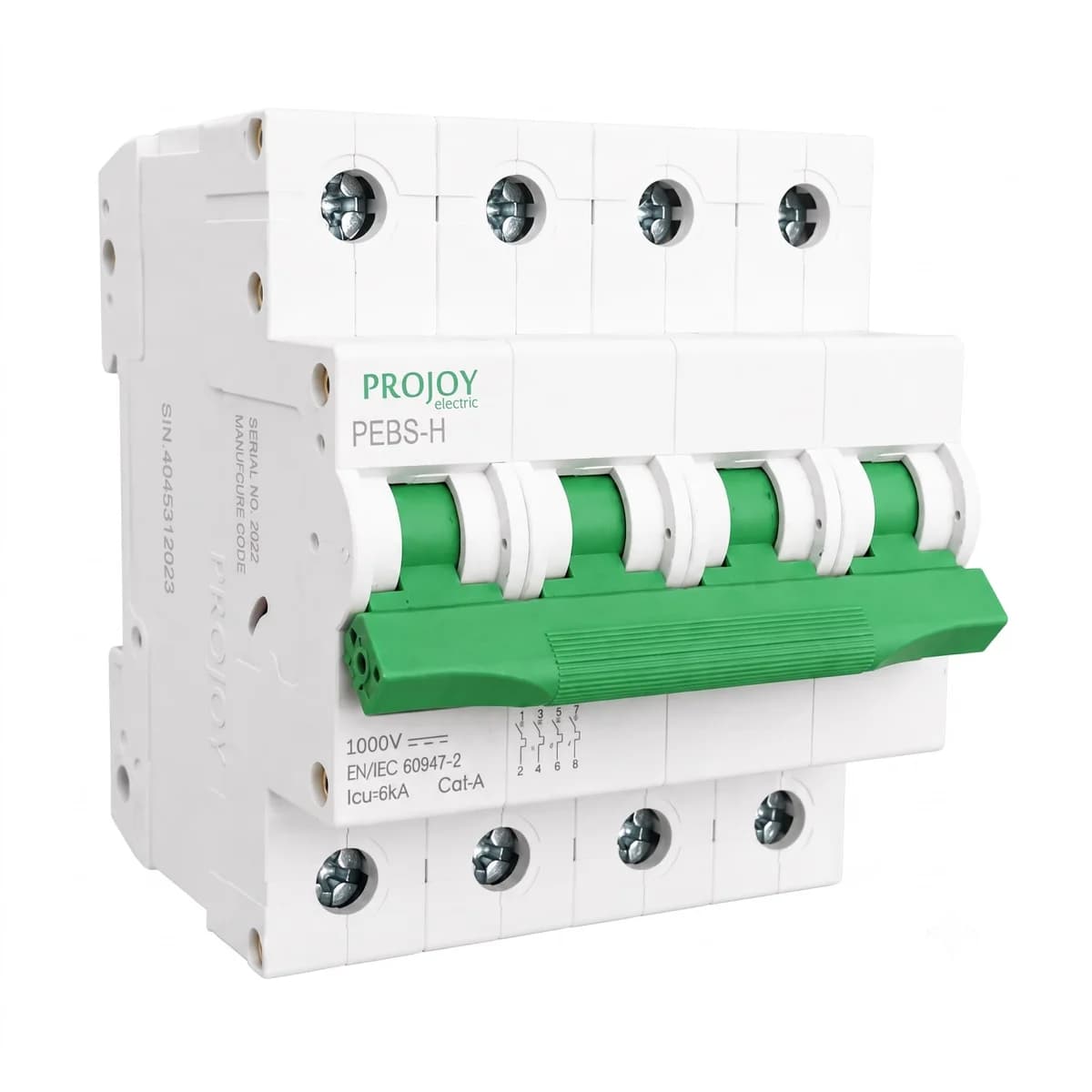

Breaker termomagnético DC 4P 16A 1000V PROJOY

PROJOY - Serie PEBS-H-63

Breaker termomagnético DC 4P 16A 1000V para proteger contra sobrecarga y cortocircuito

Interruptor de 4 polos para sistemas fotovoltaicos y baterías en corriente continua.

Este breaker termomagnético corta el circuito ante una sobrecarga o un cortocircuito en instalaciones de corriente continua hasta 1000V. Su configuración de 4 polos permite proteger arreglos fotovoltaicos o bancos de baterías de mayor tensión, típicos en sistemas off-grid o interconectados de gran capacidad. Cumple las normas EN 60947-2 y AS/NZS IEC 60947.2. Se monta en riel DIN35, estándar en tableros de distribución.

• Corriente nominal de 16A
• Tensión de trabajo hasta 1000V DC en configuración 4P
• Capacidad de corte de cortocircuito de 6kA
• Grado de protección IP40, IP20 en el puerto de cableado
• Vida mecánica superior a 10.000 ciclos
• Terminales para conductores de 2,5 a 35mm²

16 A

Corriente nominal In

1000 V DC

Tensión de trabajo Ue en 4P

6 kA

Capacidad de corte Icu e Ics

10000 ciclos

Vida mecánica (real, superior a los 9700 de norma)

El breaker PEBS-H-63 4P está pensado para tramos de corriente continua donde la tensión del arreglo o del banco de baterías supera lo que puede manejar un breaker de 1 o 2 polos. Con 4 polos en serie se reparte la tensión total del sistema entre las cámaras de corte, lo que permite trabajar de forma segura hasta 1000V DC sin arco sostenido en la apertura.

Su tipo de disparo es termomagnético: la parte térmica responde a sobrecargas sostenidas y la magnética actúa de forma instantánea ante un cortocircuito. Está disponible en curva B o C según la característica de disparo requerida por el circuito que protege.

Protección en corriente continuaCorte seguro hasta 1000V DC Al repartir la tensión entre 4 polos, este breaker permite proteger tramos de alta tensión DC sin necesidad de equipos especiales, algo relevante en sistemas fotovoltaicos de mayor escala donde el string trabaja cerca del límite de tensión de los inversores.

• Corte6kA Capacidad de corte última y de servicio, según norma.
• Vida útil+10.000 ciclos Mecánicos, con 300 ciclos eléctricos según estándar.
• InstalaciónRiel DIN35 Montaje estándar en tablero.
• Terminales2,5 a 35mm² Torque de ajuste de 2,0 N·m.
• Temperatura-30°C a 70°C Rango de operación ambiental.
• ProtecciónIP40 Puerto de cableado IP20.

Curvas de disparo B y C

Comportamiento según curva de disparo (aplica a corrientes ≤63A)

Curva	Umbral de disparo magnético
B	4In ±20%
C	8In ±20%

Especificaciones técnicas

Datos eléctricos

Parámetro	Valor
Polos	4P
Tensión de trabajo Ue (4P)	1000V DC
Corriente nominal In	16A
Tensión de aislamiento Ui	1000V
Tensión de impulso soportada Uimp	6kV
Característica de disparo	B/C
Tipo de disparo	Termomagnético
Capacidad de corte última Icu	6kA
Capacidad de corte de servicio Ics	6kA
Categoría de sobretensión	III
Grado de contaminación	3

Datos mecánicos y ambientales

Parámetro	Valor
Vida eléctrica	300 ciclos (norma), promedio 1000 real
Vida mecánica	9700 ciclos (norma), superior a 10.000 real
Grado de protección	IP40, puerto de cableado IP20
Humedad relativa	hasta 95%
Capacidad de terminales	2,5 a 35mm²
Torque de terminales	2,0 N·m
Temperatura ambiente	-30°C a 70°C
Temperatura de almacenamiento	-40°C a 85°C
Elevación máxima	2000 m
Instalación	Riel DIN35
Peso	0,12 kg por polo

Un dato a tener en cuenta en instalaciones en el altiplano colombiano, por encima de los 2000 m de elevación: el fabricante especifica coeficientes de reducción de corriente nominal y de capacidad de corte para altitudes superiores, así que en Bogotá y otras ciudades altas conviene verificar que el dimensionamiento del circuito considere ese factor.

Preguntas frecuentes

¿Este breaker sirve para proteger un string fotovoltaico de alta tensión?

Sí, al ser de 4 polos reparte la tensión total del sistema entre las cámaras de corte, lo que permite trabajar hasta 1000V DC, un rango habitual en strings de varios paneles en serie.

¿Qué diferencia hay entre curva B y curva C?

La curva B dispara ante 4 veces la corriente nominal (±20%) y la curva C ante 8 veces (±20%). La C es más tolerante a picos de arranque y se usa en circuitos con cargas inductivas.

¿Se puede instalar en un tablero junto a otros breakers?

Sí, se monta en riel DIN35 estándar. Ten en cuenta que el fabricante indica coeficientes de reducción de corriente cuando se instalan varios MCB en paralelo, según la cantidad y el rango de corriente.

¿Qué calibre de cable admite en sus terminales?

Acepta conductores de 2,5 a 35mm², con un torque de ajuste recomendado de 2,0 N·m.

¿Funciona en instalaciones a gran altitud como Bogotá?

Sí, pero por encima de 2000 m el fabricante especifica coeficientes de reducción para la corriente nominal, la tensión de trabajo y la capacidad de corte, por lo que conviene ajustar el dimensionamiento del circuito según esos factores.

¿Cuál es su capacidad de corte ante un cortocircuito?

Tiene una capacidad de corte última (Icu) y de servicio (Ics) de 6kA.

¿Qué rango de temperatura ambiente soporta?

Opera entre -30°C y 70°C, y se puede almacenar entre -40°C y 85°C.
