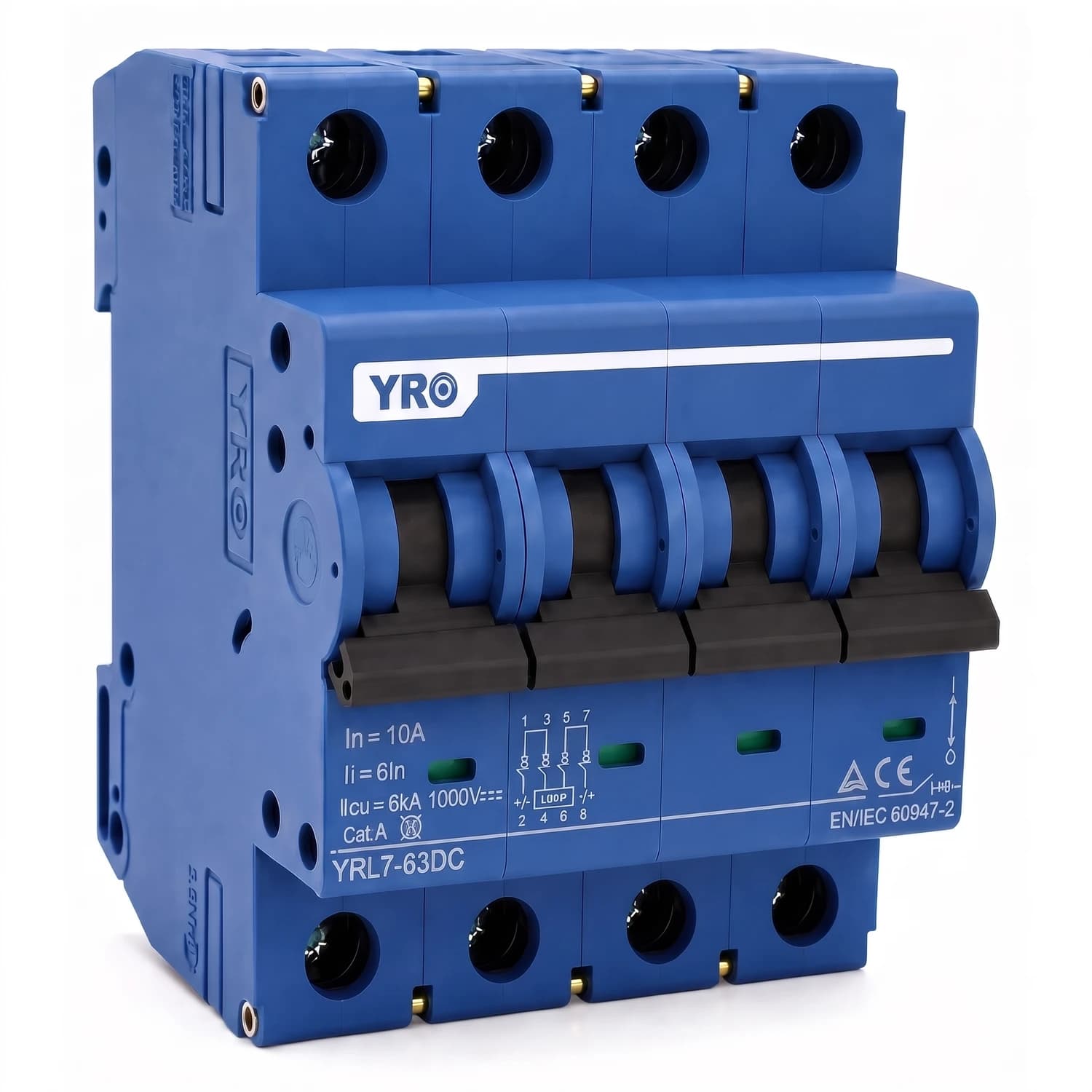

Breaker termomagnético DC 4P 1000VDC 10A YRO

YRO - serie YRL7-63DC para gabinetes de string y combiner box

Breaker DC 4P 1000V de 10A para sistemas fotovoltaicos de tensión alta

Interruptor termomagnético de corriente continua de cuatro polos, el tope de tensión de la serie

Este breaker DC 4P 1000V de 10 A protege circuitos de corriente continua que ninguna de las otras configuraciones alcanza. La razón está en cómo se apaga un arco en DC: al abrir, las cámaras de extinción trabajan en serie, y cada polo que se suma reparte la tensión entre más contactos. Por eso la serie escala de 250 V con un polo a 550 V con dos, 750 V con tres, y llega a los 1000 V de esta versión de cuatro.

• Corriente nominal 10A
• Tensión de operación 1000V DC (4 polos)
• Curva de disparo tipo C, capacidad de ruptura Icu 6kA
• No polarizado, apto para corriente continua
• Montaje en riel DIN, ocupa 4 módulos

10 A

Corriente nominal In

1000 V DC

Tensión de operación (4P)

6 kA

Capacidad de ruptura Icu

8 kV

Tensión de impulso Uimp

Para qué instalaciones es un breaker DC 4P 1000V

Los sistemas fotovoltaicos conectados a red trabajan cada vez con cadenas más largas, y la tensión de circuito abierto de un string crece con cada panel que se suma. En un arreglo de veinte módulos en serie, un día frío puede llevar esa tensión por encima de los 800 V, terreno donde las versiones de dos y tres polos se quedan cortas. Ahí es donde entra esta configuración de cuatro.

La consecuencia de equivocarse es concreta: un breaker por debajo de la tensión del circuito cierra y conduce con normalidad, pero al abrir bajo carga no logra extinguir el arco. En corriente continua no existe el paso por cero que en alterna apaga el arco sesenta veces por segundo, así que el arco se sostiene entre los contactos hasta dañar el equipo.

Cómo dimensionar el breaker DC 4P 1000V para tu string

Con la tensión el criterio es un techo; con la corriente, un piso. El dimensionamiento fotovoltaico pide una protección de al menos 1,25 veces la corriente de cortocircuito del string, así que esta versión de 10 A cubre ramales de hasta 8 A de Isc. Ese dato viene en la ficha de tus paneles, y si varios strings llegan en paralelo a este punto, sus corrientes se suman antes de elegir.

1. Toma la Isc de tus paneles de su ficha técnica.
2. Multiplícala por 1,25 y suma los strings que lleguen en paralelo.
3. Elige el breaker inmediatamente superior a ese resultado.
4. Verifica que la tensión de circuito abierto del arreglo no supere los 1000 V.
5. Aplica la corrección por temperatura y altitud si corresponde.

Corriente admitida según temperatura

La corriente que admite un termomagnético cambia con la temperatura del gabinete: el disparo térmico es un bimetal y actúa antes cuanto más caliente está el ambiente. Estos son los valores del fabricante para la versión de 10 A.

Corriente admitida según temperatura ambiente (breaker de 10 A)

Temperatura	Corriente corregida
-20 °C	12.5 A
0 °C	11.5 A
20 °C	10.6 A
30 °C	10 A
40 °C	9.6 A
50 °C	9.3 A
60 °C	8.9 A
70 °C	8.4 A

La altitud empuja en el mismo sentido, porque con menos aire alrededor el equipo disipa peor. En Bogotá, a 2.600 m, se aplica un factor de 0,9 sobre la corriente nominal, y de 0,8 por encima de 3.000 m. Cuando coinciden temperatura alta y altura, ambas correcciones se multiplican.

Factor de corrección por altitud

Altitud	Factor de corrección
Menor a 2000 m	1.0
2000 a 3000 m	0.9
3000 m o más	0.8

Dónde va el breaker DC 4P 1000V en el sistema

Se instala en el tramo de corriente continua, entre el generador y el equipo que recibe la energía. En una caja combinadora corta el arreglo completo antes de que entre al inversor; en un sistema aislado, la línea que une el banco de baterías con el inversor cargador. Si el arreglo pasa por un controlador MPPT, el corte va entre los paneles solares y su entrada.

Conviene montarlo con el resto de protecciones DC en el mismo gabinete: el seccionamiento y la protección contra sobretensiones se revisan juntos en cada mantenimiento, y tenerlos en el mismo riel ahorra recorrido de cable.

Especificaciones del breaker DC 4P 1000V

Características eléctricas

Corriente nominal In	10 A
Número de polos	4P
Tensión de operación Ue (4P) — este modelo	1000 V DC
Tensión de aislamiento Ui (4P)	1200 V DC
Tensión de impulso Uimp	8 kV
Capacidad de ruptura Icu	6 kA
Capacidad de ruptura en servicio Ics	100% Icu
Curva de disparo	C
Tipo de disparo	Termomagnético
Sección de cable recomendada	1.5 mm²
Torque de apriete	2,0 N·m en alimentación y carga
Otras versiones de la serie	1P hasta 250 V · 2P hasta 550 V · 3P hasta 750 V DC

Condiciones de instalación y mecánica

Temperatura ambiente	-20 °C a 70 °C
Altitud máxima sin corrección	2000 m
Humedad relativa	hasta 95%
Nivel de contaminación	3
Categoría de instalación	Clase III
Montaje	Riel DIN estándar, 4 módulos
Dimensiones	70 x 80 x 71 mm
Peso	0,53 kg

2

Años

Garantía del fabricante YRO respalda este breaker DC 4P 1000V por defectos de fabricación bajo condiciones normales de operación e instalación en el rango de corriente y voltaje especificado.

Preguntas frecuentes

¿Cuándo necesito cuatro polos y no tres?

Necesitas un breaker DC 4P 1000V cuando la tensión de circuito abierto del arreglo supera los 750 V que admite la versión de tres polos. Con módulos actuales, una cadena de veinte o más en serie puede pasar ese límite en un día frío, que es cuando la tensión de los paneles sube.

¿Para qué string sirve la versión de 10 A?

Para uno cuya corriente de cortocircuito no supere los 8 A, aplicando el factor de 1,25 del dimensionamiento fotovoltaico. Si varios strings llegan en paralelo a este punto, suma sus corrientes antes de elegir.

¿Sirve para corriente alterna?

No. El breaker DC 4P 1000V está diseñado exclusivamente para corriente continua. Su cámara de extinción de arco está pensada para un circuito que no pasa por cero, y usar un equipo de alterna en DC, o al revés, deja la instalación sin protección real.

¿Hay que respetar la polaridad al conectarlo?

No, es un diseño no polarizado: puedes conectar el positivo o el negativo en cualquiera de los bornes sin afectar su funcionamiento.

¿Qué sección de cable necesito?

El fabricante indica 1.5 mm² para la versión de 10 A, con un torque de apriete de 2,0 N·m tanto del lado de la alimentación como del lado de la carga.

¿Cuánto espacio ocupa en el tablero?

El breaker DC 4P 1000V ocupa cuatro módulos de riel DIN, 70 mm de ancho, y pesa 0,53 kg. Las versiones menores ocupan 17,5 mm con un polo, 35 mm con dos y 52,5 mm con tres.

¿Se puede instalar a la intemperie?

No directamente. Está clasificado para nivel de contaminación 3 y humedad hasta 95%, pero se monta en riel DIN dentro de un gabinete o caja combinadora que lo proteja del agua y el sol.
