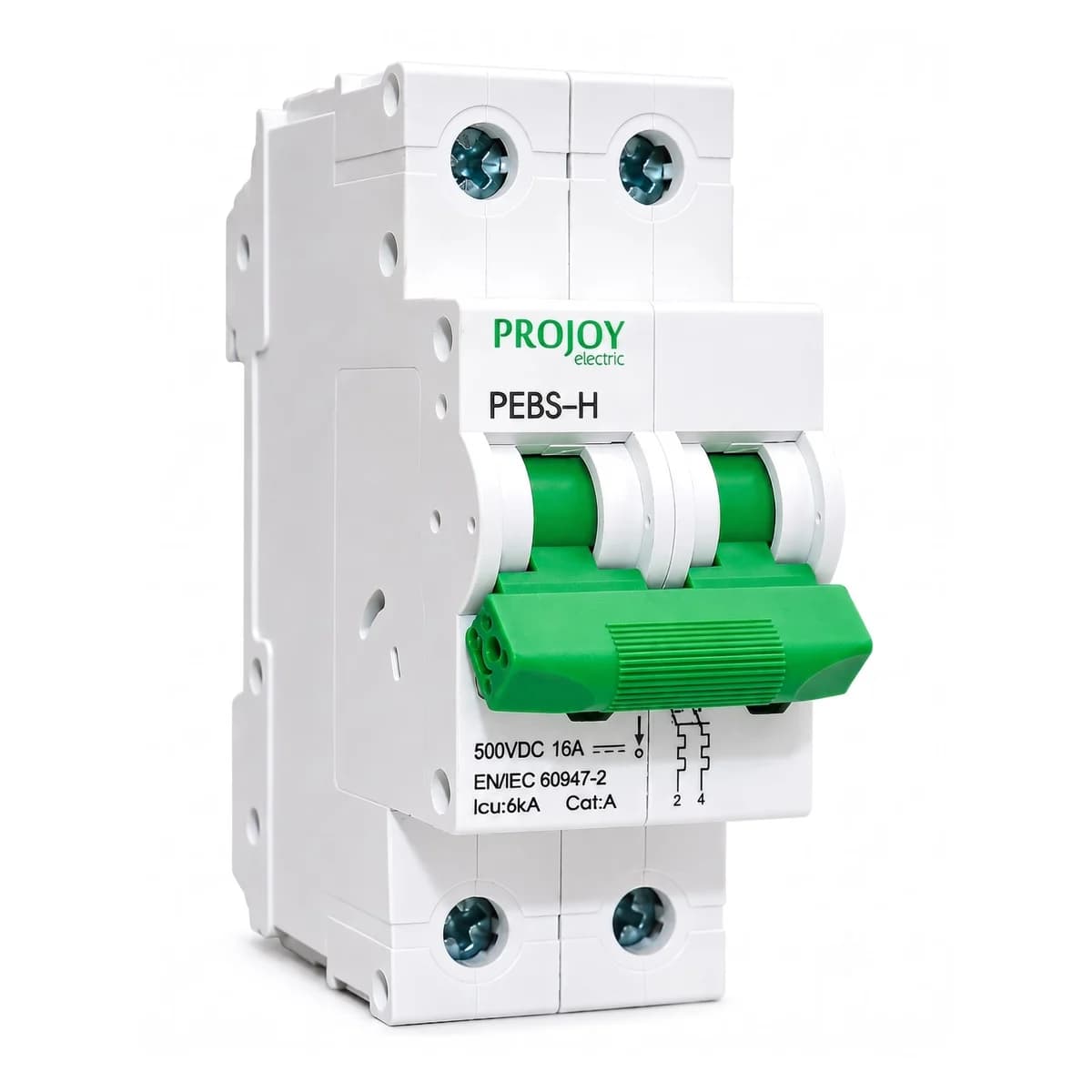

Breaker termomagnético DC 2 polos 16A 500V Projoy

Projoy - Serie PEBS-H-63

Breaker termomagnético DC 2 polos 16A 500V con capacidad de ruptura de 6kA

Protección contra sobrecarga y cortocircuito para circuitos fotovoltaicos en corriente continua

El PEBS-H-63 2P es un interruptor termomagnético diseñado para trabajar en el lado DC de una instalación solar, entre los paneles y el inversor o entre el banco de baterías y el controlador. Su curva C dispara ante corrientes de 5 a 10 veces la nominal, lo que lo hace apto para proteger tramos con cargas de arranque exigente. Soporta hasta 500V DC en configuración de 2 polos y corta hasta 6kA en caso de falla. Se monta sobre riel DIN35, el estándar de los tableros eléctricos en Colombia.

• 16A a 500V DC en 2 polos
• Capacidad de ruptura de 6kA (Icu y Ics)
• Curva C, disparo instantáneo entre 5 y 10 veces la corriente nominal
• Vida mecánica de más de 10.000 maniobras
• Grado de protección IP40, IP20 en el borne de cableado
• Certificaciones CE y CB, fabricado según EN60947-2 y AS/NZS IEC 60947.2

16 A

Corriente nominal In

500 V DC

Tensión de trabajo Ue en 2 polos

6 kA

Capacidad de ruptura Icu / Ics

2 polos

Configuración de contactos

10.000 maniobras

Vida mecánica

En un sistema fotovoltaico, el breaker DC va antes del inversor para aislar el circuito de paneles o baterías en caso de sobrecorriente. A diferencia de un breaker de corriente alterna, este equipo está calificado para interrumpir el arco eléctrico que se forma en corriente continua, que es más difícil de extinguir por no tener el paso natural por cero de la onda AC. Por eso su tensión de trabajo en 2 polos llega a 500V DC y su capacidad de ruptura está definida específicamente para esa condición.

La curva C, con disparo entre 5 y 10 veces la corriente nominal, lo hace apto para tramos donde hay picos de corriente al energizar el sistema, algo común en instalaciones con varios strings de paneles conectados. El terminal acepta cable de 2,5 a 35 mm² y el torque de ajuste recomendado es de 2,0 N·m, dato que evita tanto un falso contacto como el daño del borne por exceso de fuerza.

Protección en corriente continuaDiseñado para el lado DC del sistema Interrumpe el arco eléctrico propio de la corriente continua, algo que un breaker de AC convencional no está calificado para hacer. Es la protección que va entre los paneles o el banco de baterías y el resto de la instalación.

• Curva de disparoCurva C Disparo instantáneo entre 5 y 10 veces la corriente nominal, para circuitos con picos de arranque.
• Vida mecánicaMás de 10.000 maniobras Superior al mínimo estándar de 9.700 ciclos exigido por la norma.
• Vida eléctricaPromedio de 1.000 ciclos Bajo carga real, por encima del estándar de 300 ciclos.
• Protección de ingresoIP40 Con el borne de cableado en IP20, apto para instalación en tablero cerrado.
• MontajeRiel DIN35 Compatible con los tableros de distribución estándar en Colombia.
• Rango térmico-30°C a 70°C de temperatura ambiente de operación.

Uso en el lado DC de un sistema solar

Dónde se instala

Este breaker de 2 polos se ubica en el tramo de corriente continua: entre paneles e inversor, o entre baterías y controlador/inversor en un sistema híbrido u off-grid. No reemplaza la protección AC de salida del inversor, que requiere un breaker distinto calificado para esa corriente.

Coeficiente de reducción por temperatura ambiente

Temperatura	Coeficiente de corriente nominal
-30°C	1,242
0°C	1,127
20°C	1,047
30°C	1
50°C	0,922
70°C	0,844

En cuartos técnicos de la costa Caribe, donde la temperatura ambiente supera los 30°C con frecuencia, conviene aplicar este coeficiente para no sobreestimar la corriente que el breaker puede sostener de forma continua.

Coeficiente de reducción por altitud

Altitud	Coeficiente de corriente nominal
2.000 m	1
3.000 m	0,96
4.000 m	0,91
5.000 m	0,86

En Bogotá y el altiplano, a 2.600 m, el equipo trabaja aún dentro del rango sin reducción de corriente, ya que el coeficiente cambia a partir de los 3.000 m.

Datos eléctricos

Corriente nominal In	16A
Tensión de trabajo Ue (2P)	500V DC
Tensión de aislamiento Ui	1000V
Tensión de impulso soportada Uimp	6kV
Curva de disparo	C
Tipo de disparo	Termomagnético
Icu (ruptura última)	6kA
Ics (ruptura de servicio)	6kA
Categoría de sobretensión	III
Grado de contaminación	3

Datos mecánicos y de instalación

Vida mecánica	más de 10.000 ciclos (estándar 9.700)
Vida eléctrica	promedio 1.000 ciclos (estándar 300)
Grado de protección	IP40; borne de cableado IP20
Capacidad de terminal	2,5 a 35 mm²
Torque de ajuste	2,0 N·m
Temperatura ambiente	-30°C a 70°C
Temperatura de almacenamiento	-40°C a 85°C
Instalación	riel DIN35
Elevación máxima sin reducción	2.000 m
Dimensiones (2P)	81mm largo x 54mm ancho x 87,5mm alto
Peso	0,12 kg por polo

2

Polos

Configuración certificada bajo EN60947-2 Fabricado según EN60947-2 y AS/NZS IEC 60947.2, con certificaciones CE y CB que respaldan su uso en instalaciones eléctricas.

Preguntas frecuentes

¿Este breaker sirve para el lado AC del inversor?

No. Este breaker está calificado para corriente continua (DC), con tensión de trabajo de 500V DC en 2 polos. Para la salida AC del inversor se necesita un breaker distinto, calificado para esa corriente.

¿Cuántos paneles o cuánta corriente soporta este breaker?

Soporta hasta 16A nominales a 500V DC en configuración de 2 polos. El dimensionamiento exacto depende de la corriente de cortocircuito de los módulos y de la temperatura ambiente del sitio de instalación, que reduce la corriente admisible según la tabla de coeficientes.

¿Por qué tiene curva C y no curva B?

La curva C dispara entre 5 y 10 veces la corriente nominal, lo que evita disparos falsos en circuitos con picos de corriente al energizar, como sucede al conectar varios strings de paneles al mismo tiempo.

¿Qué calibre de cable acepta el terminal?

El borne admite cable de 2,5 a 35 mm². El torque de ajuste recomendado es de 2,0 N·m; un ajuste menor deja un falso contacto y uno mayor puede dañar el terminal.

¿Se puede instalar en un tablero al aire libre?

El grado de protección del equipo es IP40, con el borne de cableado en IP20, lo que exige un gabinete cerrado. En la costa Caribe o el Pacífico, con humedad y salinidad altas, el gabinete debe tener un grado de protección adicional que compense la exposición ambiental.

¿Cambia su capacidad si se instala en Bogotá o en una zona de mayor altitud?

Hasta 2.000 m no hay reducción de corriente. Por encima de 3.000 m el coeficiente empieza a bajar; a 3.000 m es de 0,96 sobre la corriente nominal. Bogotá, a 2.600 m, opera aún dentro del rango sin reducción.

¿Trae accesorios de disparo remoto o contacto auxiliar?

El breaker admite los accesorios MX (bobina de disparo, 24-48V DC) y OF (contacto auxiliar, 1 NO y 1 NC), que se instalan al costado izquierdo del equipo sobre el mismo riel DIN35.

• Fabricado por Projoy Electric según EN60947-2 y AS/NZS IEC 60947.2
• Certificaciones CE y CB
