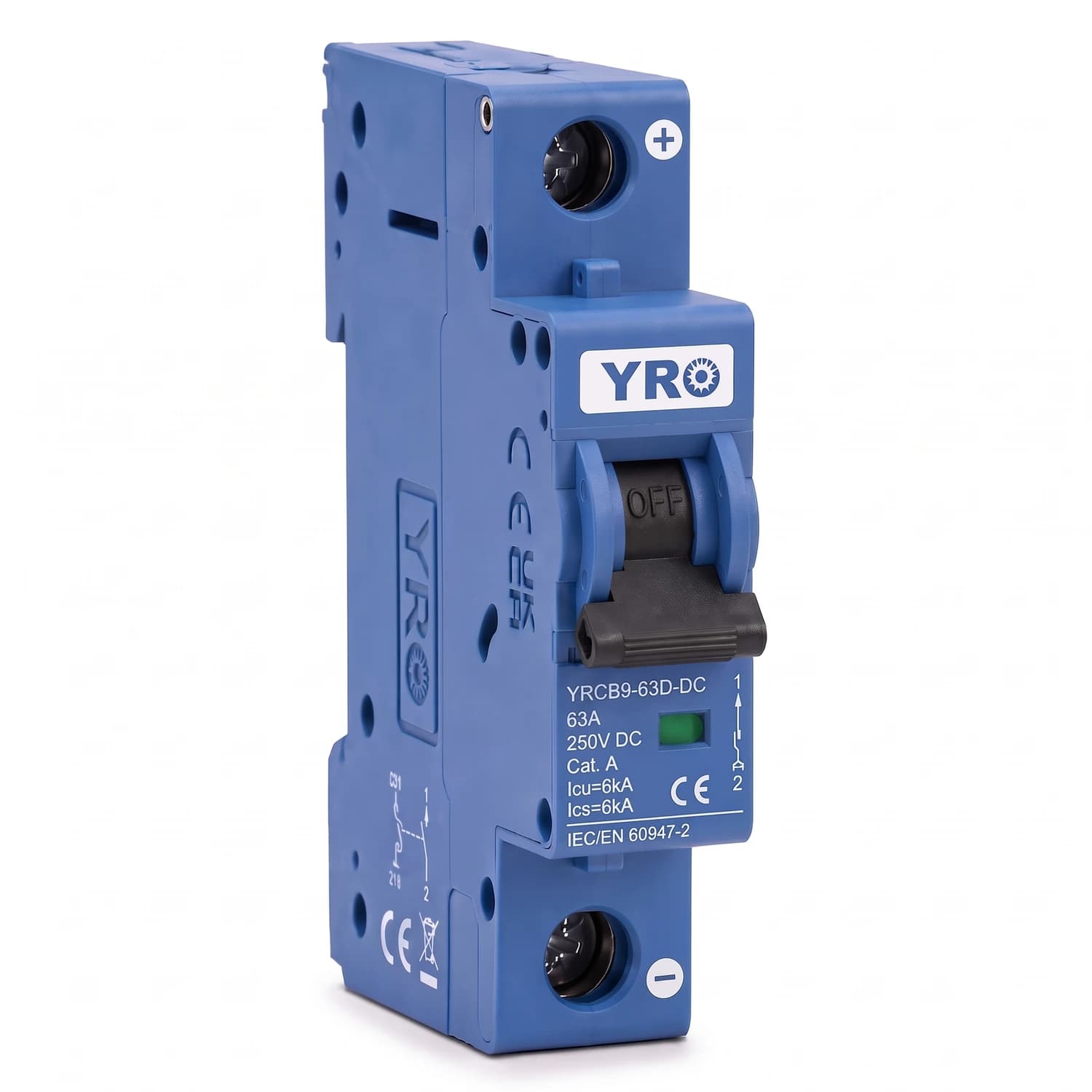

Breaker termomagnético DC 1P 250VDC 63A YRO

YRO - serie YRL7-63DC para gabinetes de string y combiner box

Breaker termomagnético DC 1P 63A 250V para protección de circuitos fotovoltaicos

Interruptor termomagnético de corriente continua de un polo, para proteger ramales de paneles solares

El YRL7-63DC es un breaker de corriente continua pensado para instalaciones fotovoltaicas, donde protege un circuito derivado que ya cuenta con protección de rama principal o que no la requiere. Esta es la versión de un polo, con tensión de operación de 250 V DC. Al ser un dispositivo no polarizado, se instala sin preocuparte por el sentido de conexión de positivo y negativo, y su curva C con disparo termomagnético lo hace apto para las corrientes propias de un generador solar sin disparos falsos.

• Corriente nominal 63A
• Tensión de operación 250V DC (1 polo)
• No polarizado, apto para corriente continua
• Curva de disparo tipo C
• Capacidad de ruptura Icu 6kA
• Montaje en riel DIN estándar

63 A

Corriente nominal In

250 V DC

Tensión de operación (1P)

6 kA

Capacidad de ruptura Icu

8 kV

Tensión de impulso Uimp

En un tablero de distribución de corriente continua o dentro de una caja combinadora fotovoltaica, este breaker cumple la función que un interruptor de corriente alterna no puede: interrumpir un circuito que no pasa por cero de forma natural. Su cámara de extinción de arco está diseñada específicamente para DC, algo que un breaker convencional de AC no ofrece aunque tenga la misma corriente nominal.

El disparo termomagnético combina dos protecciones en un solo dispositivo: la parte térmica responde a sobrecargas sostenidas y la magnética actúa ante un cortocircuito franco, cortando el paso de corriente en milisegundos. Esto protege tanto el cableado del ramal como los equipos conectados aguas abajo, algo relevante en instalaciones expuestas a las descargas atmosféricas frecuentes en Colombia.

Diseño no polarizadoSe instala sin importar el sentido de la corriente A diferencia de un breaker DC convencional que exige respetar polaridad, el YRL7-63DC se conecta libremente en positivo o negativo, lo que reduce errores de instalación en campo y agiliza el montaje del combiner box.

• Corriente nominal63 A Disponible en la serie desde 6 hasta 63 A según el punto del sistema a proteger.
• Tensión de operación250 V DC La que corresponde a un polo. En la misma serie, la versión de 2P llega a 550 V y la de 4P a 1000 V, así que para tensiones mayores hay que ir al modelo con más polos.
• Capacidad de ruptura6 kA Icu con 100% de Ics, es decir, mantiene su capacidad de ruptura nominal en operación repetida.
• Curva de disparoTipo C Adecuada para picos de corriente moderados sin disparos innecesarios.
• Sección de cable16 mm² La que indica el fabricante para 63 A, con torque de apriete de 2,0 N·m en ambos lados.
• MontajeRiel DIN Instalación estándar en gabinetes y tableros de distribución.

Comportamiento térmico y de altitud

La corriente que realmente admite un breaker termomagnético varía con la temperatura ambiente y con la altitud de instalación, dos factores que en Colombia cambian mucho de una región a otra. Estos son los valores del fabricante para la versión de 63 A.

Corriente admitida según temperatura ambiente (breaker de 63 A)

Temperatura	Corriente corregida
-20 °C	80.01 A
0 °C	73.71 A
20 °C	66.78 A
30 °C	63 A
40 °C	60.48 A
50 °C	58.9 A
60 °C	55.44 A
70 °C	52.29 A

En instalaciones del altiplano, como Bogotá a 2.600 m, o en zonas de mayor altura de la cordillera, la corriente admisible también se reduce por la menor densidad del aire, que dificulta la disipación de calor del breaker.

Factor de corrección por altitud

Altitud	Factor de corrección
Menor a 2000 m	1.0
2000 a 3000 m	0.9
3000 m o más	0.8

Especificaciones eléctricas

Corriente nominal In	63 A
Número de polos	1P
Tensión de operación Ue (1P) — este modelo	250 V DC
Tensión de operación Ue (2P)	550V, 600V, 800V DC
Otras versiones de la serie	3P hasta 750 V DC · 4P hasta 1000 V DC
Tensión de impulso Uimp	8 kV
Capacidad de ruptura Icu	6 kA
Capacidad de ruptura en servicio Ics	100% Icu
Curva de disparo	C
Tipo de disparo	Termomagnético
Sección de cable recomendada	16 mm²

Condiciones de instalación

Temperatura ambiente	-20 °C a 70 °C
Altitud máxima sin corrección	2000 m
Humedad relativa	hasta 95%
Nivel de contaminación	3
Categoría de instalación	Clase III
Montaje	Riel DIN estándar

Dimensiones y peso (1P)

Ancho	17.5 mm
Alto	80 mm
Profundidad	71 mm
Peso	0.13 kg

2

Años

Garantía del fabricante YRO respalda este breaker por defectos de fabricación bajo condiciones normales de operación e instalación en el rango de corriente y voltaje especificado.

¿Sirve para un string de más de 250 V?

No. Esta es la versión de un polo, y su tensión de operación es de 250 V DC. Si tu circuito trabaja por encima de esa tensión necesitas la versión de dos polos de la misma serie, que llega a 550 V, o la de más polos según el caso. Poner un breaker por debajo de la tensión del circuito impide que corte el arco al abrir.

¿Este breaker sirve para un circuito de corriente alterna?

No. Está diseñado exclusivamente para corriente continua (DC). Su cámara de extinción de arco no funciona igual en aplicaciones de corriente alterna.

¿Hay que respetar la polaridad al conectarlo?

No, es un diseño no polarizado. Puedes conectar el positivo o el negativo del string en cualquiera de los dos bornes sin afectar su funcionamiento.

¿Qué sección de cable necesito para este breaker?

El fabricante indica 16 mm² para la versión de 63 A, con un torque de apriete de 2,0 N·m tanto del lado de la alimentación como del lado de la carga.

¿Necesito aplicar algún factor de corrección si lo instalo en Bogotá?

Sí. Por encima de 2000 m de altitud aplica un factor de corrección de 0.9 sobre la corriente nominal, y de 0.8 por encima de 3000 m, debido a la menor disipación de calor del equipo.

¿Se puede usar en un combiner box con varios strings?

Sí, es precisamente su aplicación principal: proteger cada ramal fotovoltaico de forma individual dentro de la caja combinadora.

¿Qué capacidad de ruptura tiene ante un cortocircuito?

Su capacidad de ruptura última (Icu) es de 6 kA, manteniendo el 100% de esa capacidad en operación repetida (Ics).

¿Se puede instalar en exteriores o requiere gabinete?

El equipo está clasificado para nivel de contaminación 3 y humedad relativa hasta 95%, pero al montarse en riel DIN se recomienda instalarlo dentro de un gabinete o combiner box que lo proteja de la exposición directa.
