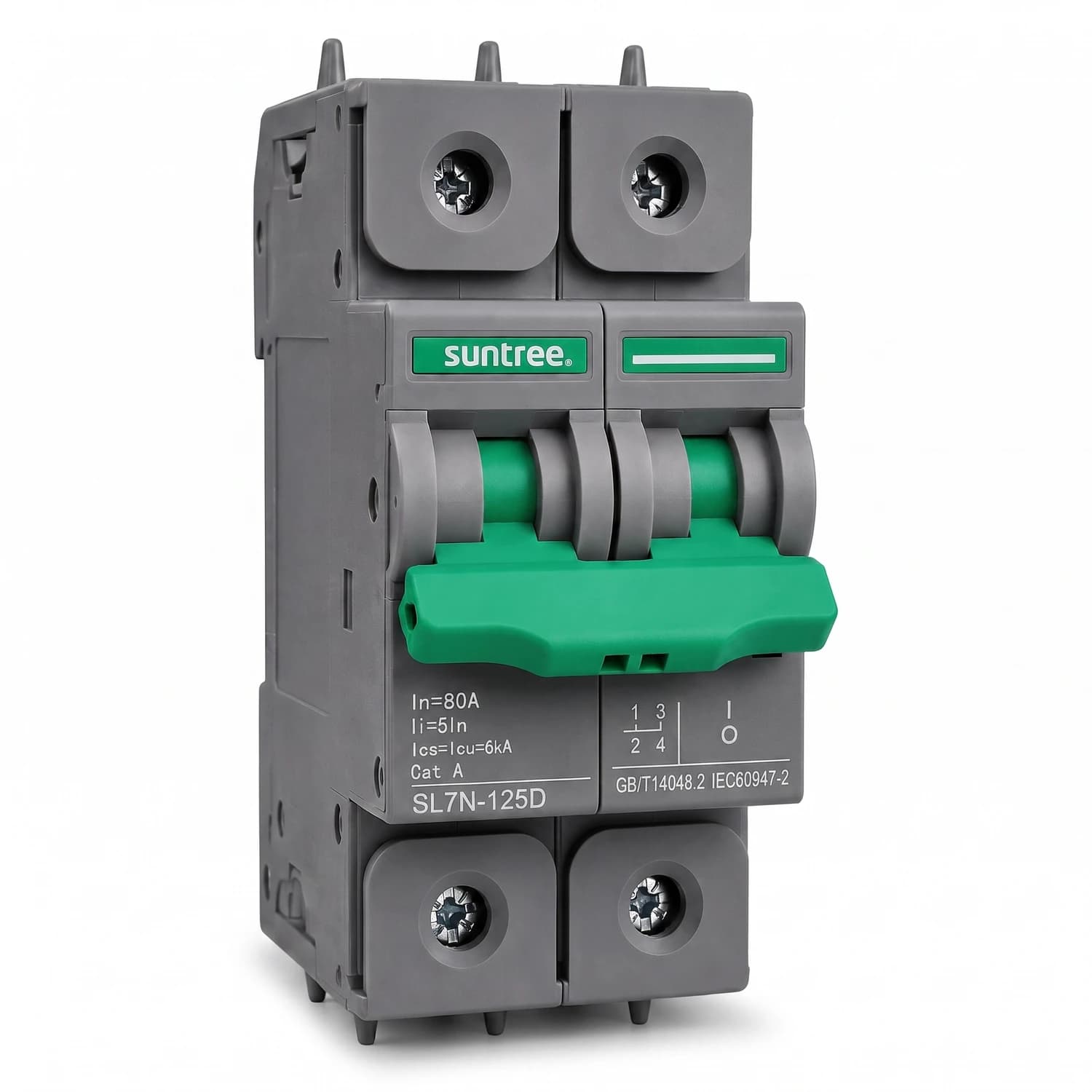

Breaker DC 2P 600VDC 80A Suntree RETIE

Suntree - Serie SL7N

Breaker DC 600V 80A para desconexión y protección de circuitos fotovoltaicos

Interruptor termomagnético de corriente continua, 2 polos, para instalaciones solares y baterías.

Este breaker DC de la serie SL7N corta circuitos de hasta 600V en corriente continua, con una corriente nominal de 80A por polo. Está pensado para proteger la entrada de inversores, bancos de baterías y cargas en DC dentro de sistemas fotovoltaicos. Su cámara de extinción de arco multigate y el diseño de venteo permiten interrumpir corrientes de falla sin liberar gases hacia el operador. Cuenta con certificación RETIE, requisito para instalaciones eléctricas legalizadas en Colombia.

• 600V DC de tensión operativa
• 80A de corriente nominal
• 2 polos (2P)
• Certificación RETIE
• Montaje sobre riel DIN
• Contacto estático con dispositivo antirrebote

600 V DC

Tensión operativa máxima

80 A

Corriente nominal (In)

2 P

Número de polos

10.000 maniobras

Vida mecánica

2.000 maniobras

Vida eléctrica

En un sistema fotovoltaico, este breaker se instala entre los paneles y el inversor, o entre el banco de baterías y el resto de la instalación, para poder desconectar manualmente el circuito DC durante labores de mantenimiento o para aislarlo ante una falla. Trabajar en corriente continua exige un dispositivo capaz de extinguir el arco eléctrico que se forma al abrir el circuito bajo carga, algo que un breaker de AC convencional no puede hacer de forma segura.

La cámara de extinción de arco de múltiples rejillas metálicas alarga y enfría el arco antes de que dañe los contactos, mientras que el sistema de venteo libera los gases de la maniobra sin generar llama visible hacia afuera del equipo. El cuerpo está fabricado en PA66 con retardante de llama, y el contacto estático incorpora un dispositivo antirrebote que evita el rechazo de los contactos durante una interrupción de corriente.

CertificaciónCumple RETIE Al estar certificado bajo el Reglamento Técnico de Instalaciones Eléctricas, este breaker puede instalarse en proyectos fotovoltaicos que requieran cumplir la normativa colombiana vigente para su legalización ante el operador de red.

• Extinción de arcoCámara multigate Múltiples rejillas de extinción que alargan y enfrían el arco para interrumpir corrientes de falla en DC.
• VentilaciónDiseño de venteo Libera los gases de la maniobra de forma controlada, sin llama visible hacia el exterior.
• ContactoEstático antirrebote Evita que los contactos se separen de forma indebida durante una interrupción de corriente.
• MaterialPA66 retardante de llama Cuerpo plástico con retardante de llama que reduce el riesgo de propagación en caso de falla.
• MontajeRiel DIN Instalación estándar en el gabinete o tablero de distribución DC.
• PolaridadNo requiere polaridad fija Se puede conectar sin importar el orden de los cables DC.

Especificaciones eléctricas

Tensión operativa (Ue)	Hasta 600V DC
Corriente nominal (In)	80A
Polos	2P
Tensión de aislamiento (Ui)	800V
Tensión de impulso soportada (Uimp)	4kV
Capacidad de ruptura última (Icu)	2kA tipo H
Capacidad de ruptura de servicio (Ics)	2kA tipo H

Características mecánicas y ambientales

Vida mecánica	10.000 maniobras
Vida eléctrica	2.000 maniobras
Grado de protección	IP20
Humedad relativa	Hasta 95%, sin condensación
Temperatura de trabajo	-40°C a +70°C
Requiere polaridad	No
Montaje	Riel DIN

1

Año

Garantía del fabricante Cubre defectos de fabricación bajo condiciones normales de operación. Se recomienda conservar la factura de compra para hacerla efectiva.

¿Este breaker sirve para la protección DC de un inversor de conexión a red?

Sí, se instala en el lado DC entre los paneles y el inversor para permitir su desconexión manual y proteger el circuito ante una falla.

¿Cuántos paneles solares puede soportar este breaker de 80A?

Depende de la corriente de cortocircuito (Isc) de los paneles y de la configuración de las cadenas (series y paralelos). Hay que dimensionar la corriente total del arreglo DC y dejar un margen sobre ella; consulta la ficha de tus paneles antes de definir el número de cadenas por breaker.

¿Se puede usar en un sistema de baterías off-grid?

Sí, es apto para proteger y desconectar el circuito entre el banco de baterías y el resto de la instalación en sistemas aislados de la red.

¿Necesita mantenimiento periódico?

No requiere mantenimiento rutinario. Se recomienda revisar el ajuste de los tornillos de conexión periódicamente para evitar puntos de calentamiento por falso contacto.

¿La certificación RETIE es obligatoria para instalarlo en Colombia?

Sí, el RETIE rige las instalaciones eléctricas en el país, y contar con un breaker DC certificado facilita la legalización del proyecto ante el operador de red.

¿Importa el orden de los cables DC al conectarlo?

No, este breaker no requiere polaridad fija, por lo que se puede conectar sin importar el orden de los conductores positivo y negativo.

¿En qué tipo de gabinete se instala?

Se monta sobre riel DIN estándar, dentro de una caja o tablero de distribución DC con grado de protección adecuado para el sitio de instalación.

• Suntree fabrica equipos de protección eléctrica para sistemas fotovoltaicos.
• Solartex distribuye esta línea en Colombia con despacho a todo el territorio nacional.
