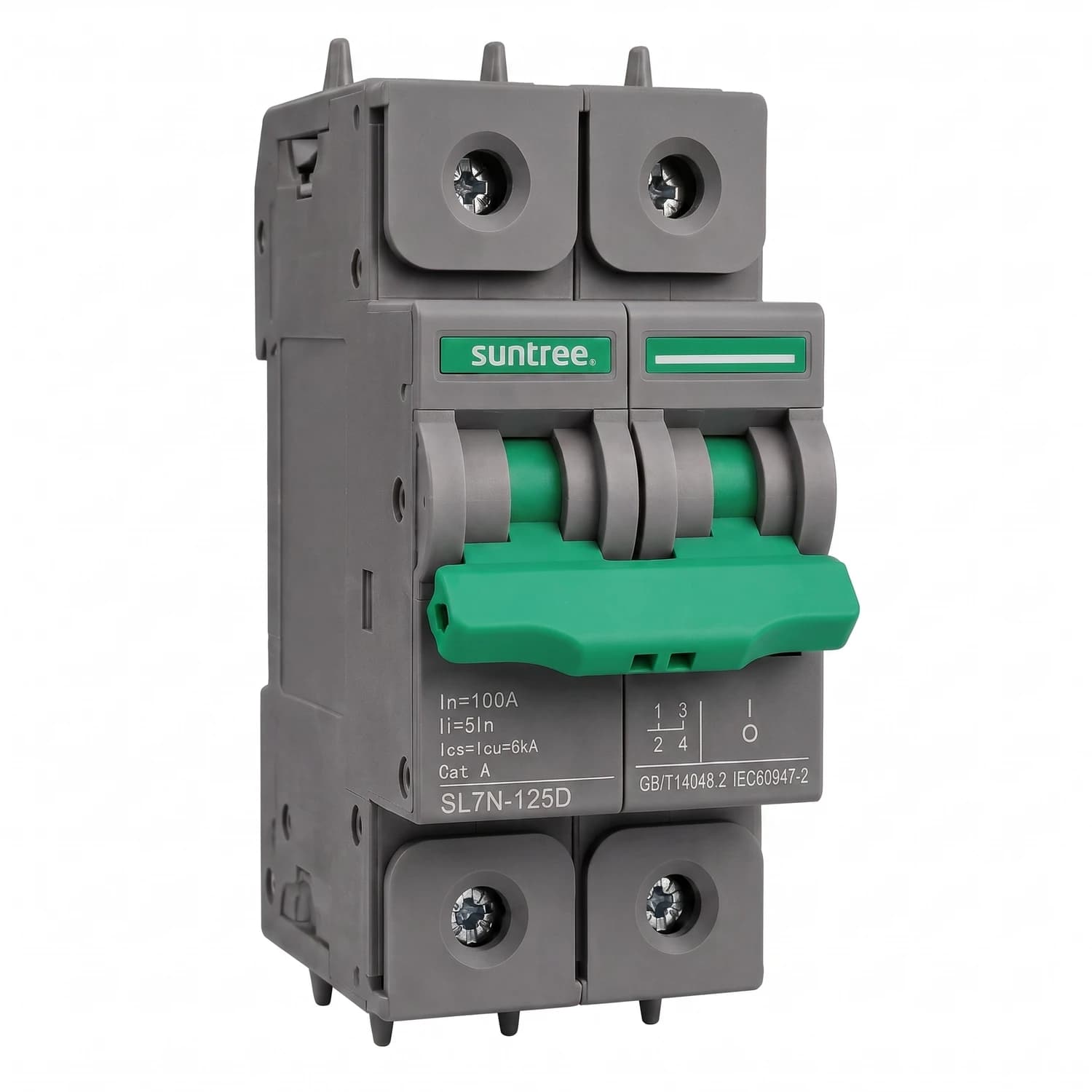

Breaker DC 2P 600V 100A para proteger circuitos fotovoltaicos en corriente continua

Interruptor termomagnético bipolar diseñado específicamente para corriente continua en sistemas solares.

Este breaker DC de la serie SL7N corta circuitos de hasta 600V en corriente continua, algo que un interruptor de corriente alterna no puede hacer de forma segura porque no extingue el arco eléctrico que se forma en DC. Va instalado entre el arreglo de paneles y el inversor, o entre la batería y sus cargas, protegiendo contra sobrecorrientes y facilitando el corte manual para mantenimiento. Su cámara de extinción de arco con multi-rejilla y el diseño de venteo lo hacen apto para instalaciones que exigen cumplimiento de norma. Cuenta con certificación RETIE, requisito para instalaciones eléctricas en Colombia.

• Corriente nominal 100A
• Tensión de operación hasta 600V DC
• Bipolar (2P)
• Certificación RETIE
• Montaje en riel DIN
• Capacidad de ruptura 2kA (tipo H)

100 A

Corriente nominal (In)

600 V DC

Tensión de operación máxima

2 P

Número de polos

2 kA

Capacidad de ruptura (tipo H)

10000 maniobras

Vida mecánica

En un sistema fotovoltaico, la corriente continua que sale del arreglo de paneles no se interrumpe igual que la corriente alterna de la red: el arco eléctrico que se genera al abrir el circuito tiende a mantenerse porque no hay cruce por cero de la onda. Por eso un breaker convencional de AC no sirve para esta función y hace falta un dispositivo diseñado para cortar DC, como este SL7N-125D en su versión de 2 polos y 100A.

La cámara de extinción de arco de múltiples rejillas metálicas de este breaker distribuye y enfría el arco en varios puntos, y el diseño de venteo evacúa los gases generados durante la interrupción sin comprometer la carcasa. El contacto estático con diseño anti-rebote reduce el desgaste por chispazos repetidos, lo que junto a la carcasa en material PA66 con retardancia al fuego le da una vida mecánica de 10.000 maniobras.

Norma colombianaCertificación RETIE incluida Este breaker cumple con el Reglamento Técnico de Instalaciones Eléctricas, lo que permite usarlo en proyectos fotovoltaicos que requieren certificación normativa para su conexión formal en Colombia.

• Protección de bateríasCorte seguro en bancos DC Aísla el banco de baterías para mantenimiento o ante sobrecorriente, sin generar arco sostenido.
• Entrada de inversoresDesconexión antes del inversor Se instala entre el arreglo fotovoltaico y el inversor como punto de corte y protección.
• Cargas en DCProtección de circuitos de consumo Protege cargas alimentadas directamente en corriente continua en sistemas aislados.
• Montaje rápidoRiel DIN estándar Se instala en el mismo riel de un tablero convencional, sin herramientas especiales.
• Operación confiableHumedad relativa hasta 95% Soporta ambientes húmedos sin condensación que afecte su funcionamiento interno.
• Rango de temperatura-40°C a +70°C Opera en un rango amplio que cubre desde el altiplano frío hasta zonas de mayor calor.

Dónde se usa

Especificaciones eléctricas

Modelo	SL7N-125D
Polos	2P
Corriente nominal (In)	100A
Tensión de operación (Ue)	DC600V
Tensión de aislamiento (Ui)	1000V
Tensión de impulso soportada (Uimp)	8kV
Capacidad de ruptura última (Icu)	2kA tipo H
Capacidad de ruptura en servicio (Ics)	2kA tipo H

Características mecánicas y ambientales

Vida mecánica	10.000 maniobras
Vida eléctrica	2.000 maniobras
Instalación	Riel DIN
Humedad relativa admitida	Hasta 95%, sin condensación
Rango de temperatura de trabajo	-40°C a +70°C
Material de carcasa	PA66, retardante al fuego

2

Años

Garantía del fabricante Cobertura contra defectos de fabricación bajo condiciones normales de uso e instalación.

¿Este breaker sirve para un sistema fotovoltaico de qué tamaño?

Se dimensiona según la corriente máxima del circuito a proteger. Con 100A de corriente nominal, cubre arreglos fotovoltaicos o bancos de baterías cuya corriente de operación no supere ese valor, dejando margen según buenas prácticas de dimensionamiento.

¿Puedo usar un breaker de corriente alterna en lugar de este?

No. Un breaker de AC no está diseñado para extinguir el arco eléctrico que se forma al interrumpir corriente continua, ya que en DC no existe el cruce por cero de la onda que ayuda a apagar el arco en AC. Usar uno de AC en un circuito DC es inseguro.

¿Se puede instalar en un tablero eléctrico convencional?

Sí, se monta sobre riel DIN estándar, igual que un breaker de AC, por lo que se instala en el mismo tipo de tablero sin adaptaciones especiales.

¿Qué certificación tiene para instalarlo en Colombia?

Cuenta con certificación RETIE, el reglamento técnico que rige las instalaciones eléctricas en el país, lo que facilita su aprobación en proyectos que requieren esta norma.

¿Para qué sirven los dos polos en un circuito DC?

En corriente continua se recomienda interrumpir tanto el conductor positivo como el negativo. La versión bipolar corta ambos polos de forma simultánea, lo que da un aislamiento más completo del circuito durante mantenimiento o falla.

¿Cuánto dura mecánicamente antes de requerir cambio?

Está especificado para 10.000 maniobras mecánicas y 2.000 maniobras eléctricas, lo que en una instalación fotovoltaica con operaciones esporádicas de corte representa muchos años de servicio.

¿Soporta la humedad de zonas costeras de Colombia?

Admite humedad relativa de hasta 95% sin condensación. Para ambientes de alta salinidad como la costa Caribe o el Pacífico colombiano, conviene además revisar el grado de protección del gabinete donde se instale el tablero.
