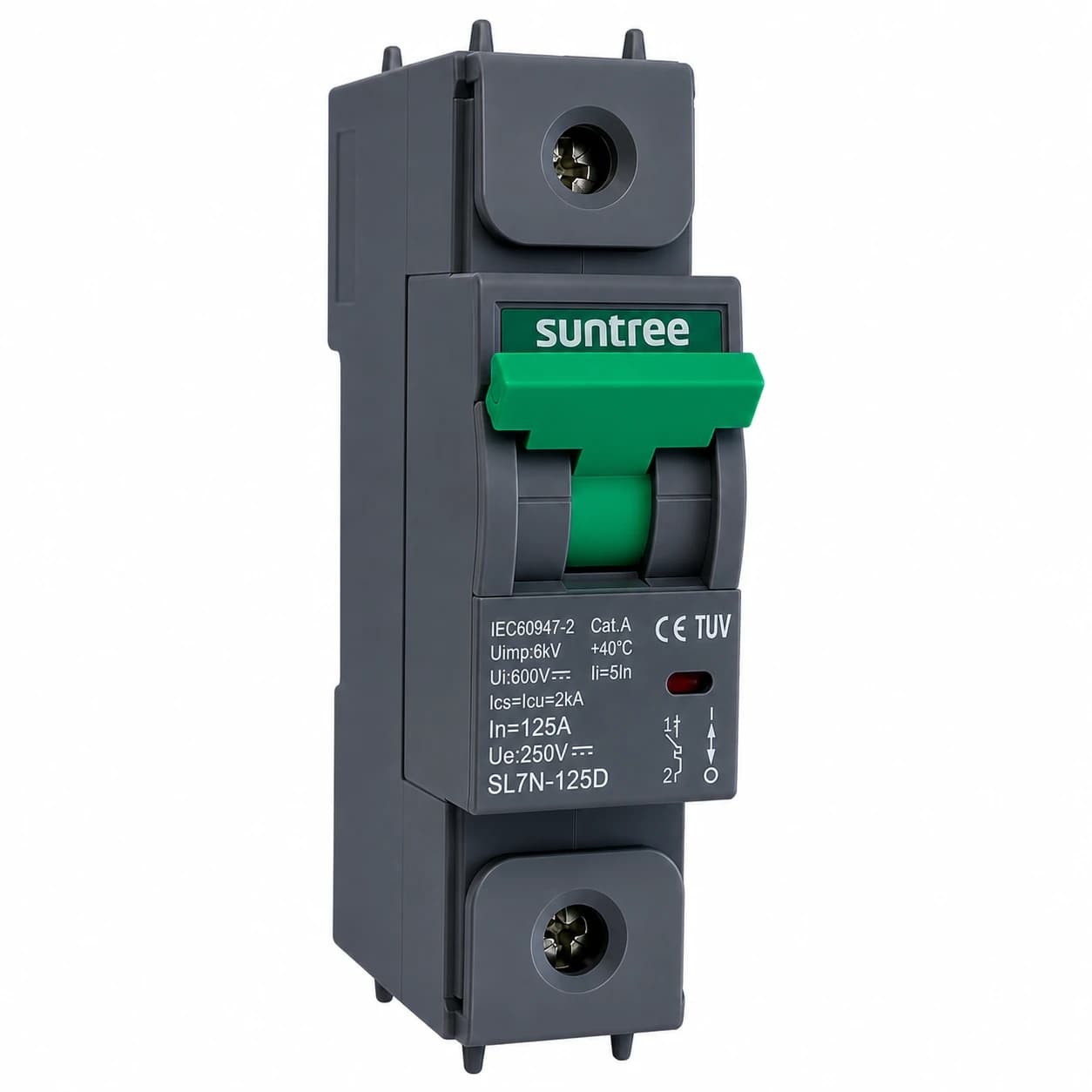

Breaker DC 250VDC 125A Suntree RETIE

Suntree - Serie SL7N

Breaker DC 125A 250VDC para proteger circuitos fotovoltaicos en corriente continua

Interruptor termomagnético de corriente continua para sistemas solares con certificación RETIE.

Este breaker DC de la serie SL7N corta circuitos de hasta 250V DC en corriente continua, la condición de operación que exige un sistema fotovoltaico y que un breaker de corriente alterna convencional no soporta sin dañarse. Su cámara de extinción de arco de múltiples polos y el diseño de ventilación permiten cortar la corriente sin generar arco eléctrico sostenido, protegiendo baterías, la entrada de inversores y cargas DC. Se instala sobre riel DIN, lo que agiliza el montaje en el tablero. Cuenta con certificación RETIE, requisito para instalaciones eléctricas en Colombia.

• Corriente nominal 125A
• Tensión de operación hasta 250V DC
• Certificación RETIE
• Capacidad de ruptura 2kA
• Vida mecánica 10.000 maniobras
• Montaje sobre riel DIN

125 A

Corriente nominal (In)

250 V DC

Tensión de operación máxima en 1 polo

2 kA

Capacidad de ruptura (Icu)

10.000

Maniobras de vida mecánica

En un sistema fotovoltaico, la corriente continua que circula entre los paneles, las baterías y la entrada del inversor no se interrumpe de la misma forma que la corriente alterna: al abrir el circuito, el arco eléctrico tiende a mantenerse encendido. Por eso un breaker DC como este trabaja con una cámara de extinción de múltiples polos y aletas metálicas que fraccionan y enfrían el arco hasta apagarlo, en lugar de depender de un breaker AC que no está diseñado para esa tarea.

Este modelo de 125A cubre strings o bancos de baterías de corriente media-alta, donde un breaker de menor amperaje se dispararía por sobrecarga en operación normal. El cuerpo lleva un contacto estático con diseño antivibración que mantiene el cierre firme, y la carcasa es de PA66 retardante de llama, un material que no propaga fuego si se presenta un cortocircuito interno.

Protección para corriente continuaCorta hasta 250V DC sin generar arco sostenido A diferencia de un breaker de corriente alterna, este equipo está diseñado específicamente para interrumpir circuitos DC de sistemas fotovoltaicos y bancos de baterías, evitando el reencendido del arco eléctrico al momento del corte.

• Corriente nominal125A Cubre strings de paneles y bancos de baterías de mayor consumo.
• Cámara multipoloArco fraccionado Extingue el arco DC en varias etapas dentro de la cámara.
• VentilaciónDiseño de salida de gases Reduce la emisión de gases al momento del disparo.
• MaterialPA66 retardante de llama La carcasa no propaga fuego ante un cortocircuito interno.
• Vida mecánica10.000 maniobras Ciclos de apertura y cierre sin protección de carga.
• MontajeRiel DIN Instalación estándar en tablero eléctrico.

Dónde se usa

Especificaciones eléctricas

Modelo	SL7N-125
Polos	1P
Corriente nominal (In)	125A
Tensión de operación (1P)	DC48-250V
Tensión de aislamiento (Ui)	800V
Tensión de impulso soportada (Uimp)	4kV
Capacidad de ruptura última (Icu)	2kA tipo H, 6kA tipo H
Capacidad de ruptura en servicio (Ics)	2kA tipo H, 0,9kA

Características mecánicas y ambientales

Vida mecánica	10.000 maniobras
Vida eléctrica	2.000 maniobras
Instalación	Riel DIN
Humedad relativa	Hasta 95%, sin condensación
Temperatura de trabajo	-40°C a +70°C
Polaridad	No requiere polaridad definida

1

Año

Garantía del fabricante Cobertura contra defectos de fabricación bajo condiciones normales de instalación y uso.

Preguntas frecuentes

¿Este breaker sirve para corriente alterna?

No. Está diseñado exclusivamente para corriente continua (DC), con una cámara de extinción de arco distinta a la de un breaker AC. No lo uses en circuitos de corriente alterna.

¿Qué corriente máxima soporta este modelo?

Soporta hasta 125A nominales en configuración de 1 polo, con tensión de operación de hasta 250V DC.

¿Dónde se instala en un sistema solar?

Se ubica en el tramo de corriente continua: entre los paneles y el inversor, o entre el banco de baterías y el controlador de carga o inversor, según el diseño del sistema.

¿Tiene certificación para instalarse en Colombia?

Sí, cuenta con certificación RETIE, requisito para instalaciones eléctricas en el país.

¿Cómo se monta el breaker?

Se monta sobre riel DIN estándar, el mismo sistema de fijación de los tableros eléctricos convencionales.

¿Necesita mantenimiento periódico?

No requiere mantenimiento especial. Su vida mecánica es de 10.000 maniobras, suficiente para años de operación normal en un sistema solar.

¿Qué pasa si se presenta un cortocircuito?

La carcasa está fabricada en PA66 retardante de llama, un material que no propaga el fuego en caso de falla interna, y la cámara de extinción está diseñada para cortar el arco DC generado.
