Breaker DC 250VDC 100A Suntree RETIE

Suntree - Breakers DC serie SL7N

Breaker DC 100A 250VDC que protege circuitos fotovoltaicos y de baterías

Interruptor termomagnético de corriente continua para sistemas solares, con certificación RETIE.

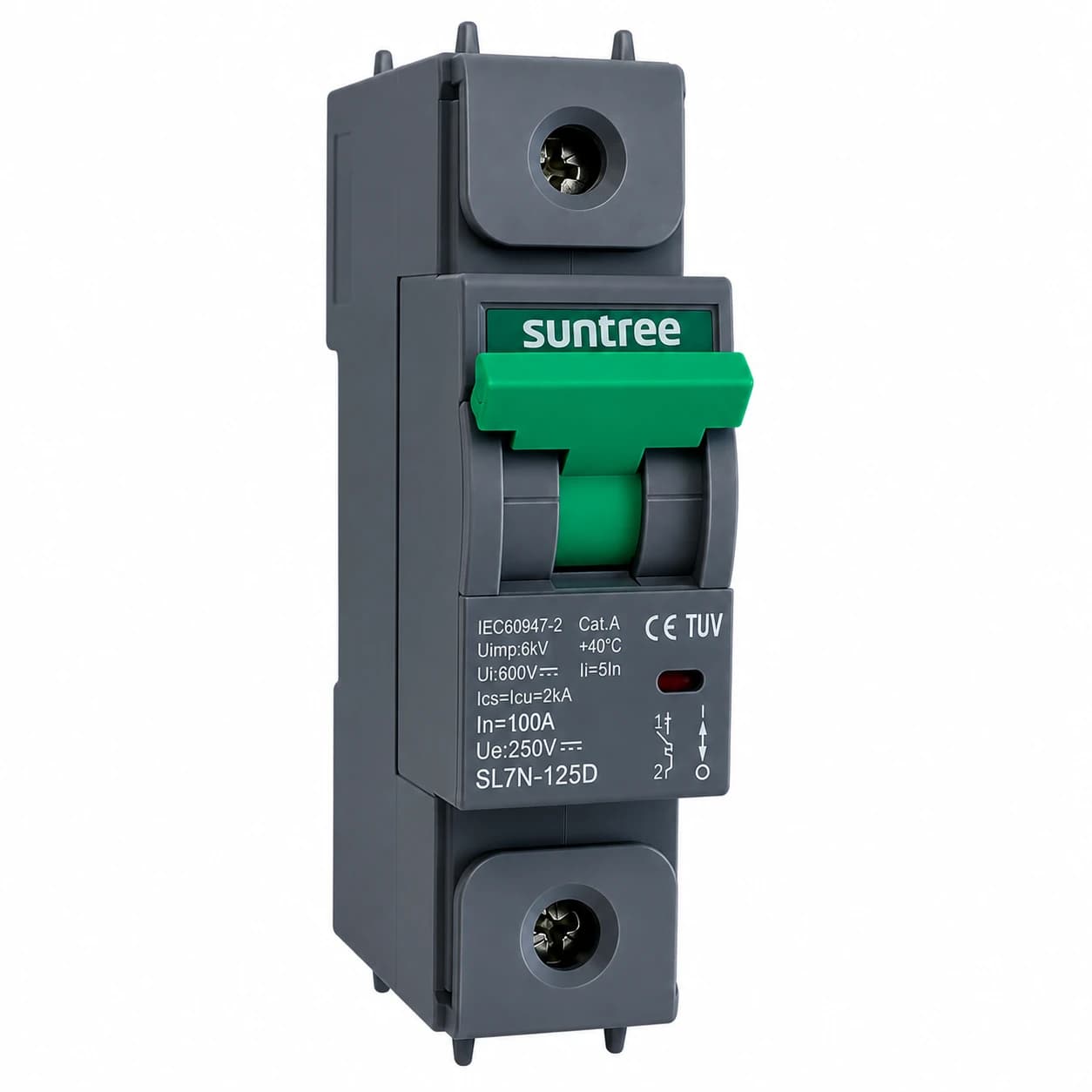

El breaker DC Suntree SL7N-125D en su versión de 100A es un interruptor termomagnético diseñado para operar en corriente continua hasta 250V. Corta el circuito ante sobrecargas o cortocircuitos en tramos DC de un sistema fotovoltaico, protegiendo baterías, entradas de inversor y cargas conectadas en corriente continua. Su cámara de extinción de arco multi-gate y el material PA66 retardante de llama le dan estabilidad para trabajar en tableros expuestos a corrientes de falla altas. Cumple con RETIE, requisito para instalaciones eléctricas legalizadas en Colombia.

• Corriente nominal 100A
• Tensión de operación hasta 250V DC
• Certificación RETIE
• Montaje en riel DIN
• Cámara de extinción multi-gate
• Vida mecánica 10.000 maniobras

100 A

Corriente nominal (In)

250 V DC

Tensión de operación máxima (1P)

10.000

Maniobras, vida mecánica

2.000

Maniobras, vida eléctrica

En una instalación fotovoltaica, el tramo de corriente continua entre los paneles, el controlador o el inversor necesita protección específica para DC: un breaker de corriente alterna no corta un arco eléctrico en continua de la misma manera y puede fallar en el momento crítico. El SL7N-125D de 100A está diseñado para esa función, con capacidad de interrupción y aislamiento pensados para el comportamiento del arco en DC.

Su cámara de extinción de arco multi-gate, con contactos dorados y siete rejillas de extinción, aumenta la capacidad de apagar el arco al momento de la desconexión. El diseño de ventilación evita la acumulación de gases dentro del equipo, y la carcasa en material PA66 retardante de llama le da un margen adicional de seguridad en tableros donde el espacio es reducido.

Protección específica para DCCorta circuitos de hasta 250V DC A diferencia de un breaker de corriente alterna, este equipo está construido para interrumpir el arco eléctrico que se forma en corriente continua, algo indispensable entre paneles solares, baterías y la entrada del inversor.

• Corriente nominal100A Soporta la carga continua de circuitos DC dimensionados para esta corriente sin dispararse en condición normal.
• Contactos estáticosSin rebote al conmutar El diseño de contacto evita el rebote e ignición al momento de encender, lo que reduce el desgaste con el uso.
• Extinción de arco multi-gate7 rejillas de extinción Aumenta la capacidad de apagado del arco frente a diseños de una sola cámara.
• Material PA66Retardante de llama La carcasa resiste altas temperaturas sin propagar el fuego en caso de falla.
• Certificación RETIENorma colombiana Cumple el reglamento técnico exigido para instalaciones eléctricas en Colombia.
• Montaje en riel DINInstalación estándar Se integra en el mismo tablero donde van otros elementos de protección DC o AC.

Especificaciones eléctricas

Modelo	SL7N-125D
Tipo de producto	Breaker DC (MCB)
Polos	1P
Corriente nominal (In)	100A
Tensión de operación (Ue) 1P	DC48V-250V
Tensión de aislamiento (Ui)	690V (1P)
Tensión de impulso soportada (Uimp)	4kV (1P)
Corriente nominal de la carcasa (Inm)	125A
Capacidad última de corte en cortocircuito (Icu)	2kA tipo H, 6kA
Capacidad de corte en servicio (Ics)	2kA tipo H, 6kA

Características constructivas y ambientales

Vida mecánica	10.000 maniobras
Vida eléctrica	2.000 maniobras
Instalación	Riel DIN
Humedad relativa	Hasta 95%, sin condensación
Requisito de polaridad de cableado	No aplica
Temperatura de trabajo	-40°C a +70°C

10.000

Maniobras

Vida mecánica del interruptor Suntree respalda este componente para operar el número de maniobras mecánicas indicado antes de requerir reemplazo, lo que reduce el mantenimiento en instalaciones con desconexiones frecuentes.

Preguntas frecuentes

¿Este breaker sirve para instalar entre los paneles solares y el inversor?

Sí, está diseñado para proteger tramos de corriente continua en sistemas fotovoltaicos, incluida la entrada del inversor.

¿Puedo usarlo para proteger un banco de baterías?

Sí, es apto para protección de baterías en sistemas off-grid o híbridos, siempre que la corriente del circuito no supere los 100A.

¿Qué diferencia tiene con un breaker de corriente alterna (AC)?

Un breaker AC no está diseñado para extinguir el arco eléctrico que se forma en corriente continua. Este equipo tiene una cámara de extinción específica para DC, necesaria para cortar el circuito de forma segura en ese tipo de corriente.

¿Cuenta con certificación para instalarse en Colombia?

Sí, cuenta con certificación RETIE, requisito del reglamento técnico de instalaciones eléctricas colombiano.

¿Cómo se instala este breaker?

Se monta sobre riel DIN estándar, junto con otros elementos de protección del tablero.

¿Qué tensión máxima soporta en configuración de un polo?

En su configuración de 1 polo (1P), soporta hasta 250V DC de tensión de operación.

¿Cuántas maniobras soporta antes de requerir reemplazo?

El fabricante indica una vida mecánica de 10.000 maniobras y una vida eléctrica de 2.000 maniobras.
