Brackets para baterías de litio US2 PYLONTECH

Pylontech - accesorios de montaje

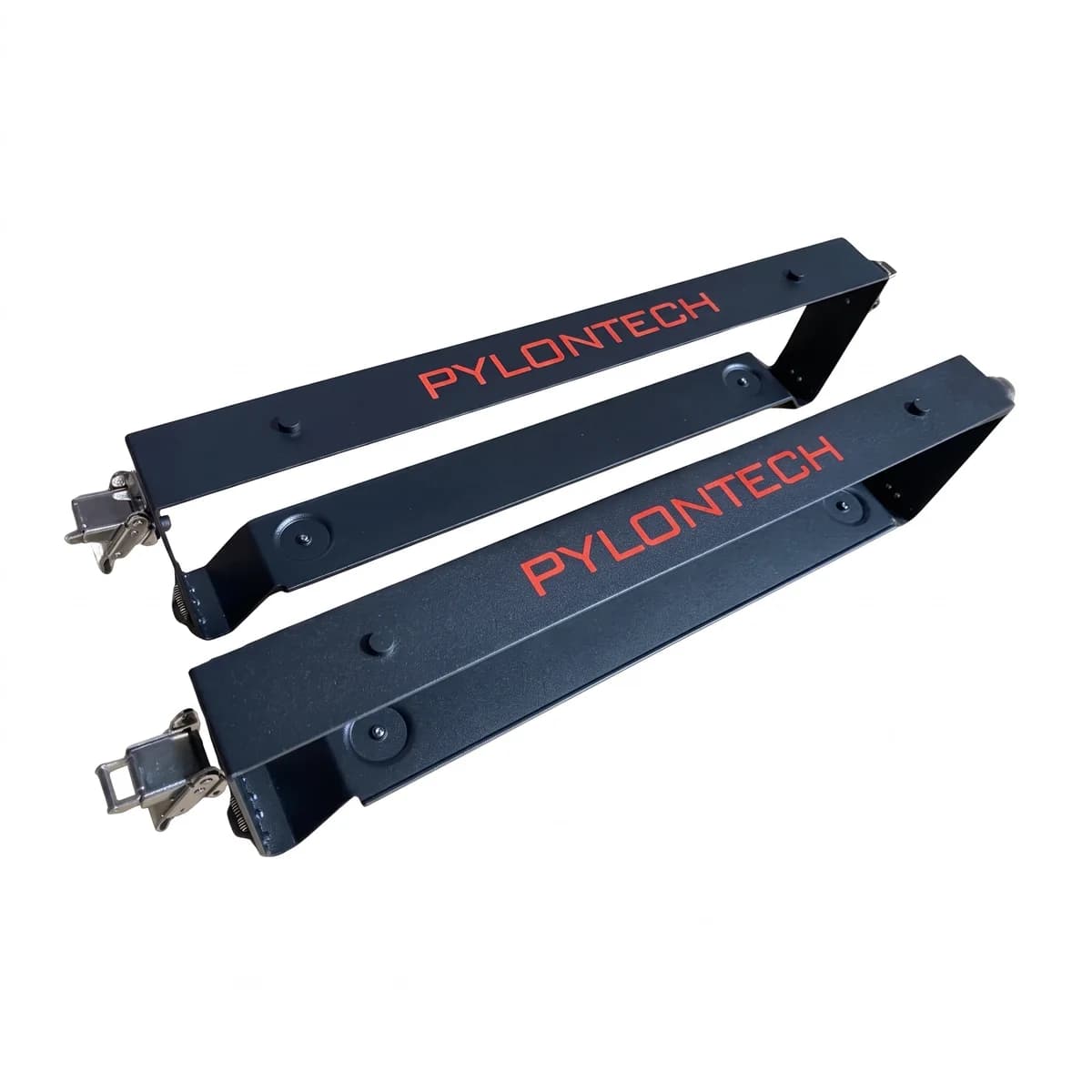

Brackets para la serie US2000 que permiten apilar hasta 4 módulos en horizontal

Soporte en aluminio para fijar y ventilar bancos de baterías Pylontech US2000 de 48 V

Este bracket reemplaza el rack tradicional cuando el banco de baterías Pylontech US2000 de 48 V no necesita una estructura de piso completa. Se instala un par (frontal y trasero) por cada batería, dejando los módulos sujetos entre sí en horizontal o en vertical, con espacio de ventilación entre uno y otro. Al ser de aluminio, no suma peso significativo al conjunto ni compite en costo con un rack completo. Sirve para toda la serie US2000 de 48 V, que comparte el mismo formato de rack y los mismos agujeros laterales: US2000, US2000B, US2000C y US2000D.

• Apila hasta 4 baterías en horizontal y 2 en vertical
• Un bracket frontal y uno trasero por batería
• Fabricado en aluminio
• Certificación CE
• Compatible con la serie US2000 de 48 V (US2000, US2000B, US2000C y US2000D)

4 bat.

Máximo en apilado horizontal

2 bat.

Máximo en apilado vertical

120x45x475 mm

Dimensiones del bracket

Cuando un banco de baterías US2000 crece más allá de dos o tres unidades, sostenerlas solo con los tornillos laterales de fábrica deja la instalación inestable y dificulta el flujo de aire entre módulos. El bracket resuelve ese punto: retiras los tornillos originales del lateral de la batería, insertas el bracket y lo atornillas a los mismos agujeros, quedando cada módulo apoyado sobre los tacos de goma que trae el accesorio.

Es la opción indicada para bancos de hasta 4 baterías en horizontal o 2 en vertical. Si el proyecto necesita conectar más unidades que esas, conviene pasar a un rack completo en vez de seguir sumando brackets.

Instalación por parUn bracket frontal y uno trasero por batería Cada módulo del banco necesita su propio par de brackets: no es un soporte único para todo el conjunto, sino una pieza por batería que se repite tantas veces como módulos tenga la instalación.

• MaterialAluminio Resiste el uso continuo sin agregar peso relevante al banco de baterías.
• CompatibilidadSerie US2000 de 48 V Cubre US2000, US2000B, US2000C y US2000D. La UP2500 de 24 V y la serie US3000 tienen otra altura de módulo y llevan su propio bracket.
• CertificaciónCE Cumple la normativa europea aplicable a este tipo de componente.
• MontajePar por unidad Requiere un bracket frontal y otro trasero por cada batería del banco.
• VentilaciónEspacio entre módulos Los tacos de goma separan las baterías y favorecen la circulación de aire.
• Capacidad4 horizontal / 2 vertical Límite recomendado de apilado con este accesorio.

Instalación

Pasos

Procedimiento de montaje

Paso 1	Retirar los tornillos del lateral de la batería US2000
Paso 2	Insertar el bracket en el lateral de la batería
Paso 3	Atornillar el bracket a los agujeros laterales originales
Paso 4	Repetir con un bracket frontal y uno trasero por cada batería del banco

Ficha técnica

Dimensiones	120 x 45 x 475 mm
Material	Aluminio
Compatibilidad	Serie US2000 de 48 V: US2000, US2000B, US2000C y US2000D (2,4 kWh)
Capacidad de apilado	Máximo 4 baterías en horizontal y 2 en vertical
Requisito de instalación	Un bracket frontal y uno trasero por cada batería
Certificación	CE

¿Sirve para la US2000C o solo para la US2000 original?

Sirve para las dos, y también para la US2000B y la US2000D. Toda la serie US2000 de 48 V comparte el mismo formato de rack y los mismos agujeros laterales, así que el bracket es el mismo.

¿Puedo usarlo con una Pylontech UP2500 o con la serie US3000?

No. La UP2500 es de 24 V y su módulo es más alto que el de la serie US2000, y la US3000 también tiene otra altura. Cada una lleva su propio bracket.

¿Cuántos brackets necesito para un banco de baterías?

Uno frontal y uno trasero por cada batería del banco. Un banco de 4 baterías necesita 4 brackets frontales y 4 traseros.

¿Puedo apilar más de 4 baterías en horizontal con este bracket?

No se recomienda. El límite indicado es de 4 baterías en horizontal y 2 en vertical. Para bancos mayores conviene usar un rack completo en lugar de brackets.

¿El bracket reemplaza al rack de piso?

Sí, en bancos pequeños el bracket cumple la función del rack, fijando las baterías entre sí y dejando espacio de ventilación entre módulos.

¿Necesito retirar algo de la batería para instalar el bracket?

Sí, se deben retirar los tornillos originales del lateral de la batería antes de insertar el bracket y volver a atornillarlo en los mismos agujeros.

¿De qué material está fabricado el bracket?

Está fabricado en aluminio, lo que le da resistencia sin agregar peso significativo al banco de baterías.
