Brackets para baterías de litio UP2 PYLONTECH

Pylontech - accesorios de montaje

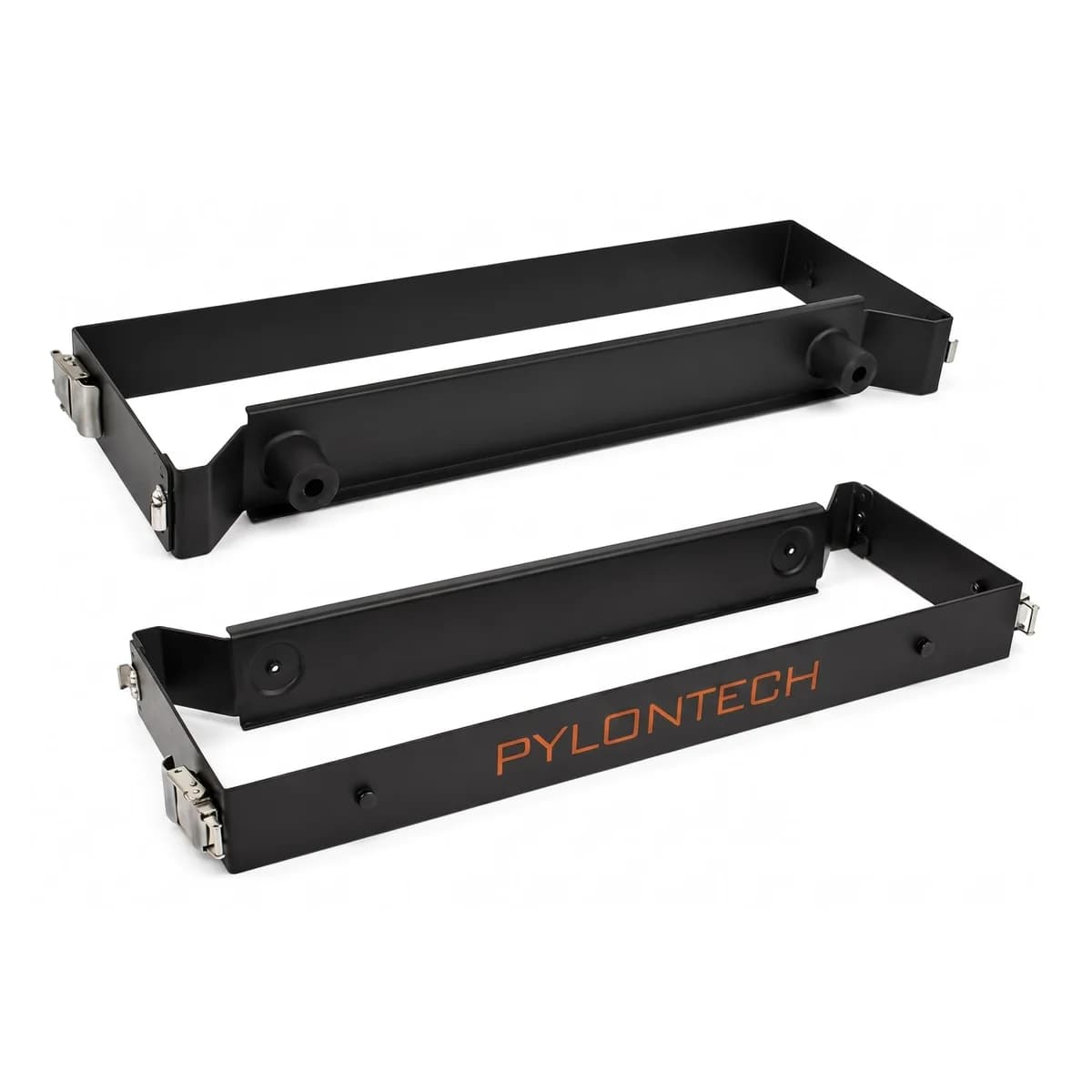

Bracket UP2 para baterías de litio, apilamiento de hasta 4 módulos en horizontal o 2 en vertical

Soporte de aluminio para armar torres de baterías Pylontech UP2500 sin gabinete rack de 19 pulgadas.

El bracket UP2 es el kit de soportes que permite interconectar y fijar físicamente varios módulos de la serie Pylontech UP2500 y UP2500C de 24V, sin depender de un armario rack. Está fabricado en aleación de aluminio de alta resistencia, pensado para soportar el peso de los módulos apilados y mantener la separación térmica que necesita el BMS de cada batería para operar en su rango óptimo. Se ensambla lateralmente con pestañas de encaje y tornillería de fijación directa al chasis, sin herramientas especiales. Es exclusivo para la serie UP2500 / UP2500C: no calza con las series US2000, US3000 ni UP5000.

• Apilamiento hasta 4 unidades en horizontal
• Apilamiento hasta 2 unidades en vertical
• Fabricado en aluminio industrial de alta durabilidad
• Kit de 2 piezas: soporte frontal y posterior
• Compatible exclusivamente con Pylontech UP2500 / UP2500C (24V)

4 uds

Máximo de baterías apiladas en horizontal

2 uds

Máximo de baterías apiladas en vertical

3.9 kg

Peso aproximado del kit

2 piezas

Contenido del juego

En instalaciones donde no se justifica un gabinete rack de 19 pulgadas, este bracket permite formar un banco de baterías compacto y ordenado directamente sobre el piso o una base, aprovechando mejor el espacio disponible en cuartos técnicos o cuartos de baterías reducidos, algo frecuente en instalaciones residenciales e industriales en zonas urbanas de Colombia con espacio limitado.

El diseño mantiene una separación entre módulos que favorece la circulación de aire pasiva, un punto relevante en climas cálidos como el de la costa Caribe colombiana, donde la disipación de calor entre baterías apiladas incide directamente en la vida útil del banco y en la estabilidad del BMS de cada unidad.

Sin gabinete rackTorres de baterías estables sin inversión adicional en rack de 19 pulgadas El bracket UP2 resuelve la fijación mecánica del banco de baterías con una estructura propia, evitando el costo y el espacio de un gabinete rack completo cuando el proyecto no lo requiere.

• CompatibilidadSerie UP2500 / UP2500C Exclusivo para baterías Pylontech de 24V de esta serie, no calza con US2000, US3000 ni UP5000.
• MaterialAluminio industrial Estructura mecánicamente optimizada para soportar el peso de los módulos apilados.
• VentilaciónSeparación térmica entre módulos Permite la circulación de aire pasiva necesaria para el desempeño del BMS.
• MontajeEnsamblado lateral Pestañas de encaje y tornillería de fijación directa al chasis, sin herramientas especiales.

Contenido y dimensiones

Especificaciones del kit

Modelo / referencia	Bracket-UP2 (SKU 814860)
Baterías compatibles	Serie UP2500 (24V / 2.84 kWh)
Material	Aluminio industrial de alta durabilidad
Contenido del juego	2 piezas (soporte frontal y soporte posterior)
Peso aproximado del kit	3.9 kg
Dimensiones de empaque	32.6 x 23 x 9.8 cm

Preguntas frecuentes

¿El bracket UP2 sirve para baterías Pylontech US3000 o UP5000?

No. Este bracket está diseñado a la medida de la altura y el calce de la serie UP2500 / UP2500C de 24V, no es compatible con las series US2000, US3000 ni UP5000.

¿Cuántas baterías puedo apilar con un solo kit?

El límite recomendado es de hasta 4 unidades en posición horizontal o hasta 2 unidades en posición vertical.

¿Necesito un gabinete rack de 19 pulgadas además del bracket?

No, el bracket UP2 permite fijar e interconectar físicamente los módulos sin necesidad de un armario o gabinete rack de 19 pulgadas.

¿Qué incluye el kit y qué herramientas necesito para instalarlo?

El kit trae 2 piezas, un soporte frontal y uno posterior, con ensamblado lateral mediante pestañas de encaje y tornillería de fijación directa al chasis.

¿El bracket afecta la ventilación entre módulos de batería?

Al contrario, mantiene una separación térmica óptima entre cada módulo, lo que favorece la circulación de aire pasiva y ayuda a que el BMS de cada batería opere en un rango de temperatura adecuado.

¿De qué material está fabricado el bracket?

Es una estructura de aluminio industrial de alta durabilidad, mecánicamente optimizada para soportar el peso de los módulos apilados.
