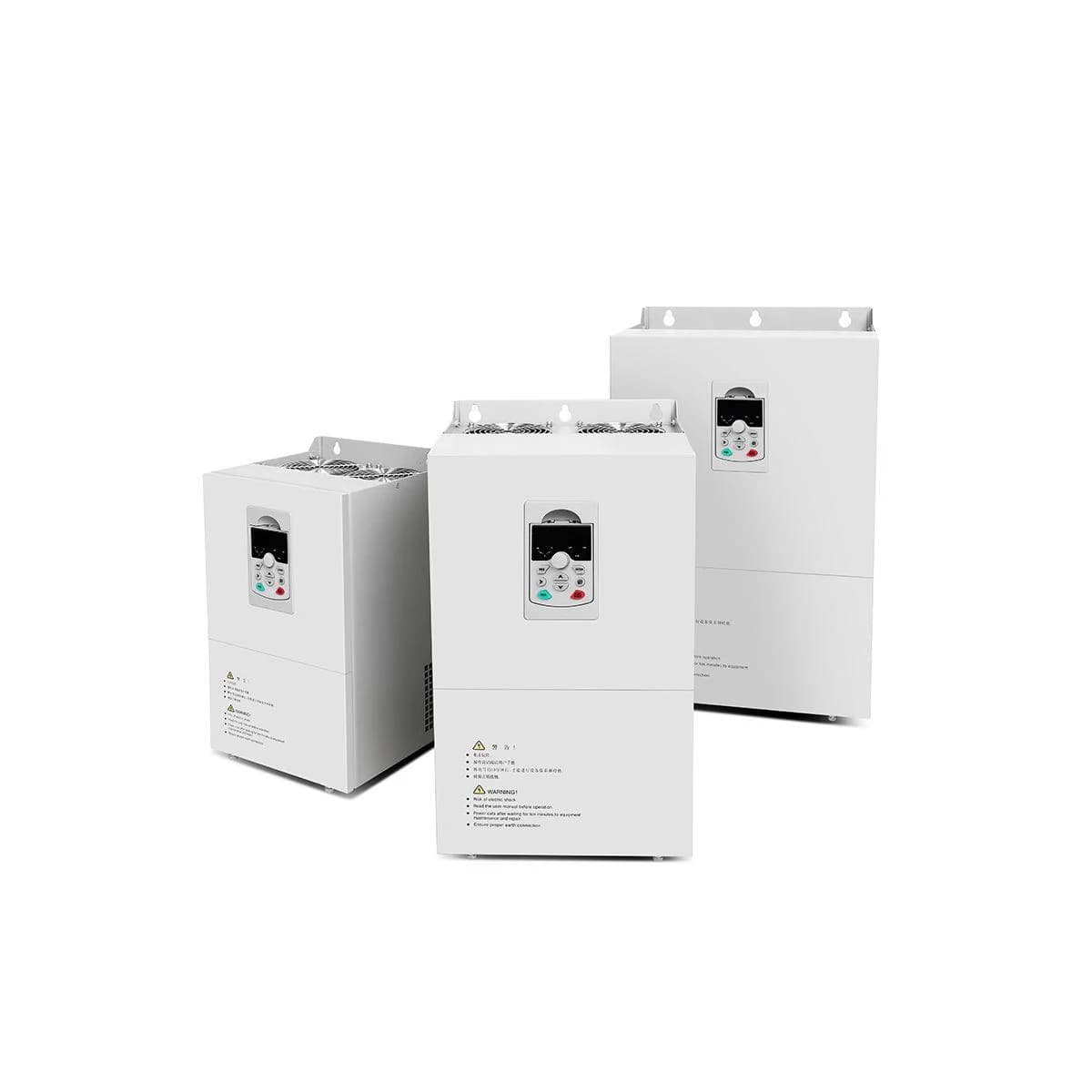

Variador solar trifásico 7HP

Powtran - serie SP, variadores de frecuencia para bombeo solar

Variador solar trifásico 7HP (5.5kW) con transferencia automática entre panel solar y red AC

Convierte un motor trifásico convencional en un equipo alimentado por energía solar.

El SP3007 toma la energía DC de un arreglo fotovoltaico y la convierte en AC trifásica para alimentar motores de hasta 5.5kW de potencia, con arranque suave y control de frecuencia de salida. Cuando no hay suficiente radiación, hace la transferencia a una entrada de respaldo AC trifásica 220V sin intervención manual. Está pensado para bombeo de agua en zonas rurales o agrícolas donde el motor ya existe y se busca reducir el consumo de red o operar donde no llega la red eléctrica. Incluye protecciones eléctricas propias del equipo y una eficiencia de conversión del 99%.

• Potencia de salida hasta 5.5 kW (7 HP)
• Transferencia automática solar-red sin intervención manual
• Entrada AC de respaldo trifásica 220V
• Eficiencia de conversión del 99%
• Arranque suave con control de corriente
• Compatible con la mayoría de motores AC trifásicos del mercado

5.5 kW

Potencia de motor recomendada

220 V

Entrada y salida AC trifásica

270-800 V

Rango MPPT de entrada DC

35 A

Corriente de salida AC

99 %

Eficiencia de conversión

El variador SP3007 pertenece a la serie SP3 de Powtran, que trabaja con entrada y salida trifásica a 220V. Su rango de tensión DC de entrada va de 270V a 800V, con un rango MPPT igual y una tensión DC recomendada de 330V a 800V para aprovechar mejor la curva del arreglo fotovoltaico. Con corriente de entrada AC de 35A y salida de 32A, mueve motores trifásicos de hasta 5.5kW (7HP) usando paneles con una potencia recomendada de 7.2kW.

La operación es automática: con P28.01 en su valor de fábrica, el variador arranca solo al recibir energía, ya sea del panel o de la red de respaldo, sin necesidad de pulsar el botón RUN. El equipo prioriza la energía solar durante el día y pasa a la entrada AC trifásica cuando la radiación no alcanza para sostener el motor, útil en fincas y sistemas de riego de zonas no interconectadas de Colombia donde la red eléctrica es intermitente o inexistente.

Transferencia automáticaSolar de día, red o planta de noche El variador detecta la fuente disponible y cambia entre paneles solares y la entrada AC trifásica de respaldo sin que el usuario tenga que intervenir, lo que mantiene el motor funcionando incluso en días nublados o durante la noche si hay generador o red cercana.

• Arranque suaveControl de corriente de arranque Regula la frecuencia de salida para evitar picos de corriente que desgastan el motor y las conexiones.
• Protección por bajo caudalCorte automático en marcha en seco Detiene el motor si la corriente de salida cae por debajo del valor configurado en P28.13 durante 60 segundos, y reintenta el arranque pasado el tiempo de espera.
• Sensores de nivelEntradas para tanque lleno y pozo vacío Los terminales X2 y X3 permiten conectar flotadores para detener el bombeo cuando el tanque está lleno o el pozo se queda sin agua.
• Protección por sobretensión DCCorte a 800V de entrada solar Si la tensión del arreglo fotovoltaico supera los 800V, el variador detiene la salida para proteger sus componentes internos.
• Señal de fallaTerminales para lámpara indicadora Los terminales TA, TB, TC, 24V y COM permiten instalar una lámpara de dos colores que indica funcionamiento normal o alarma.
• ComunicaciónPuerto RS485 Permite integrar el variador a un sistema de monitoreo o control remoto.

Instalación y terminales principales

Terminales del circuito principal

Terminal	Función
R, S, T	Entrada AC trifásica de respaldo
+, -	Entrada DC del arreglo solar
PE	Terminal de puesta a tierra
U, V, W	Salida AC trifásica hacia el motor

Los terminales R, S, T y + / - no deben conectarse entre sí bajo ninguna circunstancia: hacerlo provoca un corto que daña el variador. La entrada AC y la entrada DC tampoco deben energizarse al mismo tiempo salvo que se instale un dispositivo opcional para ese propósito. Cuando el equipo recibe alimentación AC por R-S-T, hay que puentear los terminales X3 y COM en la tarjeta de control para que el variador reconozca esa fuente.

Especificaciones eléctricas SP3007

Tensión de entrada AC	220V trifásica
Corriente de entrada AC	35 A
Corriente de salida AC	32 A
Potencia de panel recomendada	7.2 kW
Potencia de motor recomendada	5.5 kW
Tensión DC máxima de entrada	800 V
Tensión DC mínima de entrada	270 V
Rango MPPT	270-800 V
Tensión DC recomendada	330-800 V

Dimensiones y peso

Peso	3,8 kg
Dimensiones (empaque)	22 x 35 x 18 cm

Preguntas frecuentes

¿Qué potencia de motor soporta el SP3007?

Está dimensionado para motores trifásicos de hasta 5.5kW (7HP), con una corriente de salida de 32A.

¿Cuántos paneles solares necesito para este variador?

Se recomienda una potencia de panel de 7.2kW, siguiendo la relación de aproximadamente 1.3 veces la potencia del motor cuando esta supera los 2.2kW.

¿Puedo conectar el variador a la red eléctrica y al panel solar al mismo tiempo?

No. La entrada AC y la entrada DC del panel no deben energizar el variador simultáneamente, salvo que se instale un dispositivo opcional para gestionar ambas fuentes.

¿Cómo funciona la transferencia entre panel solar y red AC?

Es automática: el variador prioriza la energía del panel solar y cambia a la entrada AC de respaldo cuando la radiación no es suficiente para sostener el motor, sin que el usuario tenga que intervenir.

¿Qué pasa si el pozo se queda sin agua o el tanque se llena?

El variador tiene entradas para sensores de nivel (X2 para tanque lleno, X3 para pozo vacío) que detienen el motor automáticamente y lo reinician tiempo después de que la condición se normaliza.

¿Qué protección tiene contra sobretensión del arreglo solar?

Si la tensión DC de entrada supera los 800V, el variador detiene la salida para proteger sus componentes internos.

¿El variador arranca solo al conectar la energía?

Con la configuración de fábrica (P28.01=1) arranca automáticamente al recibir energía. Ese comportamiento se puede cambiar para que el arranque se haga manualmente con el botón RUN o por terminal de control.

¿Se puede monitorear o controlar de forma remota?

Sí, cuenta con puerto de comunicación RS485 para integrarlo a un sistema de monitoreo o control externo.

• Powtran fabrica variadores de frecuencia industriales adaptados a la generación solar.
• La serie SP está diseñada específicamente para sistemas de bombeo alimentados con paneles fotovoltaicos.
• Despacho a todo el territorio nacional desde Solartex Colombia.
