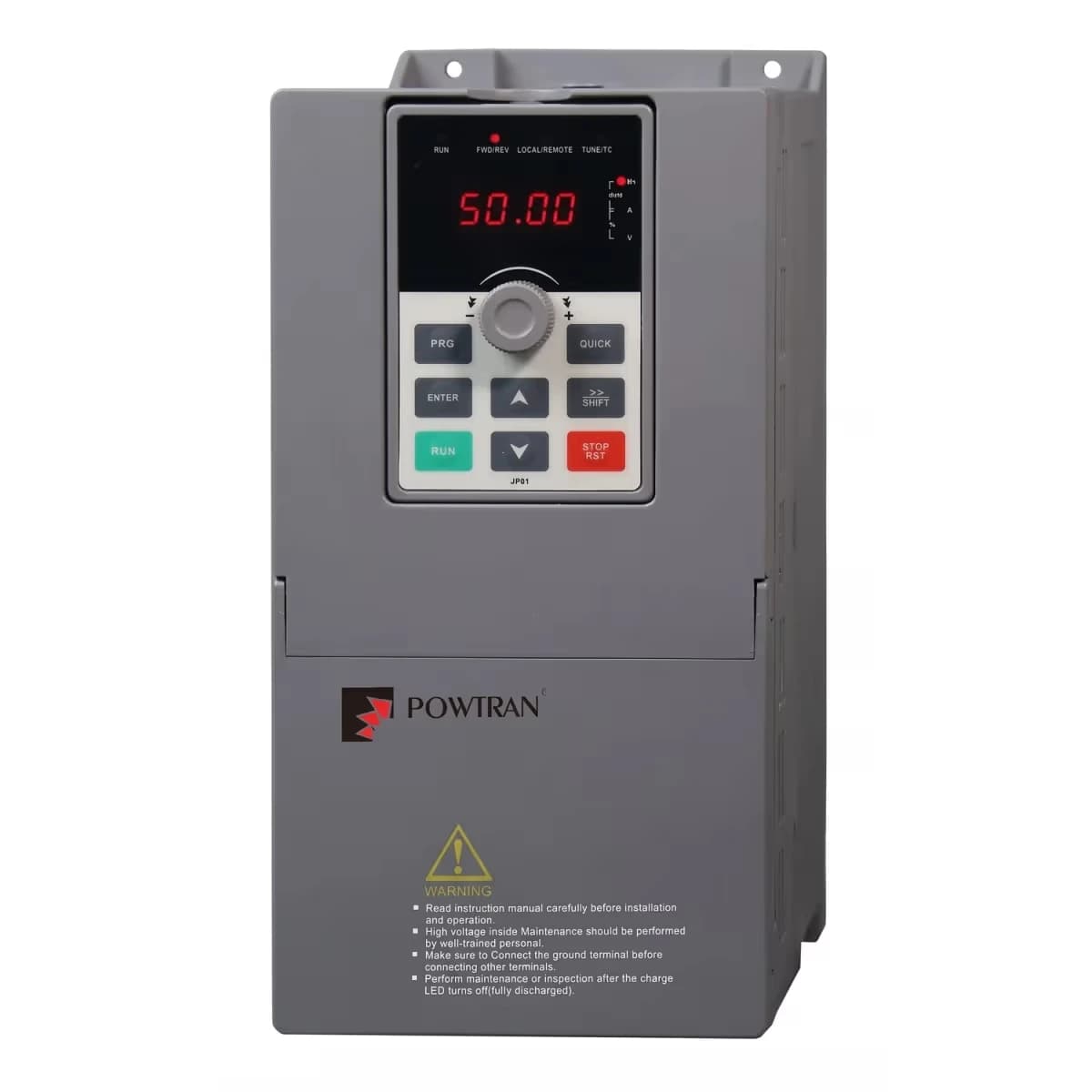

Variador solar 15kW 20HP entrada AC 380V/440V 3F salida 380V/440V 3F Powtran

Powtran - Serie G4

Variador solar 15kW 20HP trifásico 380V/440V para bombeo con MPPT y respaldo en AC

Control de bombas de agua trifásicas alimentado directo desde paneles solares o desde red/generador

El variador Powtran de 15 kW (20 HP) convierte la corriente continua de un arreglo fotovoltaico en corriente alterna trifásica para accionar bombas de 380V/440V, con seguimiento del punto de máxima potencia integrado. Cuando no hay sol suficiente puede alimentarse desde la red eléctrica o un generador, seleccionando la fuente con un conmutador en el tablero: el fabricante advierte que no se debe energizar con las dos al mismo tiempo. Está pensado para pozos profundos, riego tecnificado y llenado de tanques donde el bombeo no puede depender solo de la radiación del día. Su entrada admite tanto el bus DC del arreglo fotovoltaico como alimentación AC trifásica.

• Potencia 15 kW (20 HP)
• Entrada MPPT hasta 870 VDC
• Salida trifásica 380V/440V
• Frecuencia de salida hasta 300 Hz
• Control vectorial sensorless (SVC)
• Detección de pozo seco integrada

15 kW

Potencia nominal (20 HP)

0-300 Hz

Frecuencia de salida en control vectorial

350-780 VDC

Entrada DC recomendada en la clase 380V

450-870 VDC

Entrada DC recomendada en la clase 480V

El variador trabaja con dos fuentes de energía sin necesidad de cambiar de equipo: el arreglo solar conectado directamente al bus DC, o la red eléctrica trifásica (o un generador) cuando la radiación no alcanza. Esta operación con doble fuente es clave en las zonas no interconectadas de Colombia, donde el bombeo agrícola no puede detenerse por falta de sol y tampoco hay red disponible todo el tiempo.

El control vectorial sensorless (SVC) ajusta el torque de la bomba sin necesidad de sensores de velocidad en el motor, mientras que el arranque suave evita los picos de corriente que desgastan bombas sumergibles y reduce el golpe de ariete en tuberías de riego. La detección de pozo seco protege el equipo en fincas donde el nivel freático baja de forma estacional, sin instalar sensores adicionales en el fondo del pozo.

Doble fuenteBombea con sol o sin sol Trabaja con el arreglo fotovoltaico o, cuando el día no acompaña, con la red eléctrica o el generador, eligiendo la fuente desde el conmutador de la instalación.

Atributos técnicos

• Entrada flexibleDC y AC Acepta bus DC de paneles solares o alimentación AC trifásica desde red o generador.
• ControlV/F y SVC Control vectorial sensorless para ajustar el torque de la bomba sin sensores de velocidad.
• ProteccionesMarcha en seco Detiene el motor cuando la carga cae porque el pozo se quedó sin agua, además de sobrecorriente, sobretensión y sobrecarga.
• ArranqueSuave y desaceleración Reduce picos de corriente y golpe de ariete en la red de tuberías.
• FrecuenciaHasta 300 Hz Frecuencia de salida en control vectorial, ajustable al punto de operación de la bomba.
• MontajeIP20 Diseñado para instalar dentro de tablero o gabinete eléctrico.

Rangos de tensión de entrada

Entrada AC y bus DC recomendado por el fabricante

Configuración	Rango de tensión
Trifásica AC380V	DC350-780V
Trifásica AC480V	DC450-870V

Especificaciones eléctricas

Potencia nominal	15 kW (20 HP)
Rango de potencia de la serie	0.4-400 kW
Tensión de entrada AC trifásica	380V / 440V
Tensión de salida AC trifásica	380V / 440V
Frecuencia de salida	0-300 Hz en control vectorial, hasta 3200 Hz en V/F
Corriente nominal de entrada	29.8 A
Corriente nominal de salida	27 A
Métodos de control	V/F y control vectorial sensorless (SVC)
Grado de protección	IP20

Protecciones integradas

Protección	Cobertura
Sobrecorriente	Sí
Sobretensión	Sí
Baja tensión	Sí
Sobretemperatura	Sí
Sobrecarga del motor	Sí
Marcha en seco	Sí
Cortocircuito	Sí

Preguntas frecuentes

¿El variador funciona solo con paneles solares o necesita red eléctrica?

Acepta las dos fuentes, pero una a la vez. Se conecta directo al bus DC de un arreglo fotovoltaico y, cuando la radiación no alcanza, se pasa a la red trifásica o a un generador mediante un conmutador en el tablero. El fabricante prohíbe energizarlo con las dos fuentes al mismo tiempo.

¿Qué bomba trifásica puedo conectar a este variador?

Cualquier bomba trifásica de 380V/440V cuya potencia no supere los 15 kW (20 HP), tanto sumergible para pozo profundo como de superficie para riego presurizado.

¿Necesita batería o algún sistema de acumulación para funcionar?

No. Al ser un sistema de bombeo directo, el agua bombeada durante el día funciona como el respaldo del sistema, almacenada en un tanque o reservorio en lugar de en baterías.

¿Protege la bomba si el pozo se queda sin agua?

Sí. Detecta la marcha en seco por la caída de carga del motor y lo detiene, sin sensor adicional en el pozo. Si además quieres parar por nivel, admite un flotador o una sonda conectada a sus entradas.

¿Dónde se instala el variador, a la intemperie o en gabinete?

Su grado de protección IP20 está diseñado para montaje dentro de un tablero o gabinete eléctrico, no para exposición directa a la intemperie.

¿Qué tensión de entrada DC debo dimensionar en el arreglo solar?

El fabricante recomienda entre 350V y 780V DC para la clase de 380V AC, y entre 450V y 870V DC para la clase de 480V AC.

¿Sirve para pivotes centrales o solo para pozos?

Sirve para ambos casos: riego tecnificado por aspersión y pivote central, goteo de alta presión, extracción de pozo profundo y llenado de tranques o reservorios agrícolas.
