Variador solar 11kW 15HP entrada AC 220V 3F salida 220V 3F Powtran

Powtran - Serie G2 solar

Variador solar 11kW 15HP entrada AC 220V 3F que bombea con energía fotovoltaica o red trifásica

Control de bombeo solar de media potencia con arranque suave y respaldo eléctrico integrado

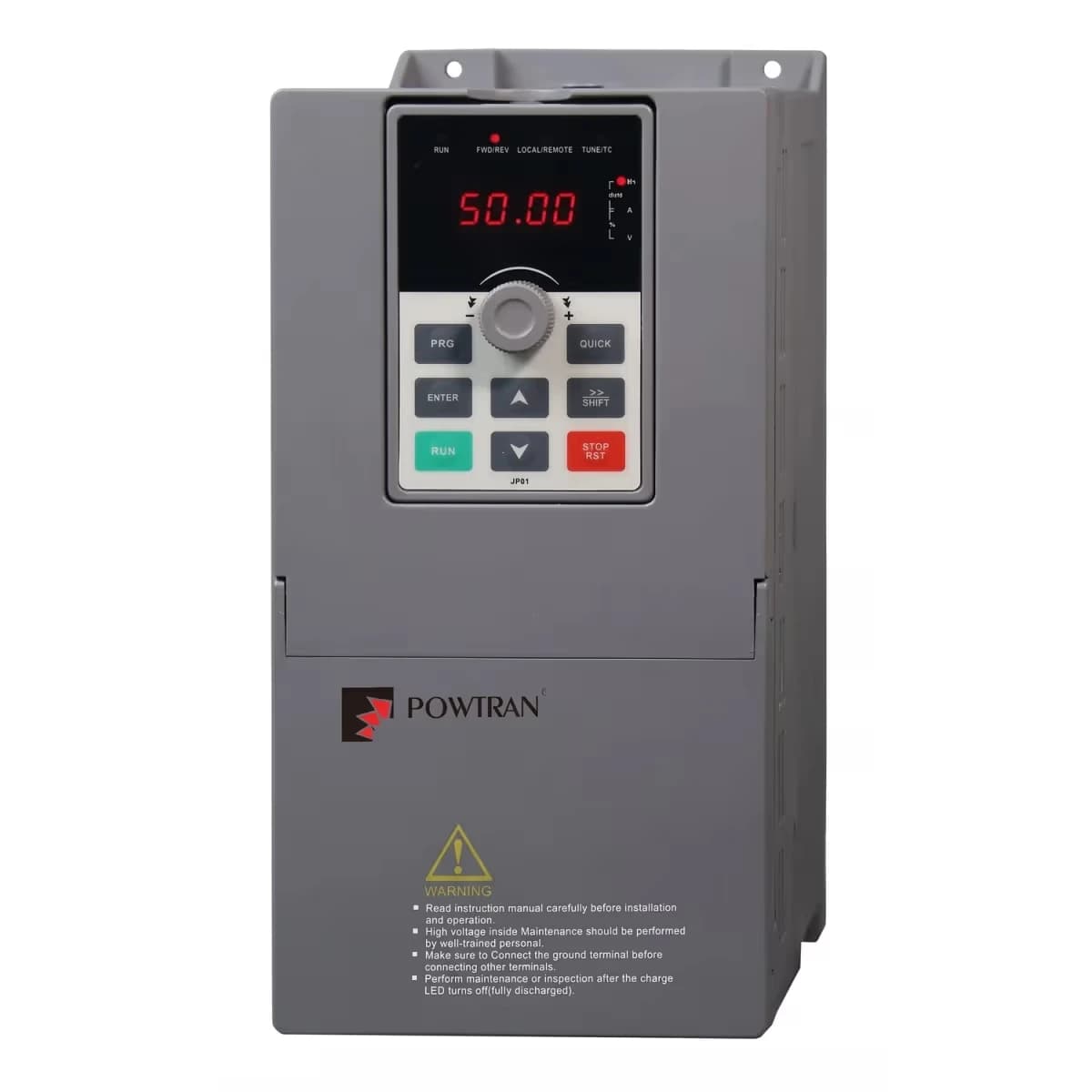

El PI500-S 011RG2 es un variador de frecuencia pensado para mover bombas trifásicas de 220V directamente desde un arreglo fotovoltaico. Su algoritmo MPPT ajusta la frecuencia del motor según la radiación disponible, y cuando el sol no alcanza, conmuta a red o generador trifásico sin detener el riego. El chasis metálico reforzado (Iron Box) resiste el trabajo en tableros de campo, en fincas o distritos de riego donde no siempre hay acceso a servicio técnico inmediato.

• Potencia nominal 11 kW (15 HP)
• Corriente nominal de salida 45 A
• Entrada AC 220V trifásica ±15%
• Entrada DC MPPT 250-380V, Voc hasta 450V
• Detección de marcha en seco sin sondas externas
• Chasis metálico Iron Box, IP20

11 kW

Potencia nominal (15 HP)

45 A

Corriente nominal de salida

220 V

Entrada y salida trifásica AC

0-400 Hz

Rango de frecuencia de salida

En sistemas de bombeo solar la disponibilidad de energía cambia todo el tiempo: nubosidad, hora del día, sombras pasajeras. El PI500-S 011RG2 está construido para operar en ese escenario variable sin que el instalador tenga que intervenir manualmente cada vez que baja la radiación. El bus DC recibe directamente el arreglo fotovoltaico, y el algoritmo MPPT recalcula el punto de máxima potencia de forma continua para sacarle el máximo a los paneles incluso en condiciones parciales.

Cuando el sol no es suficiente, para riego nocturno o en turnos programados, el equipo conmuta a la entrada AC trifásica de 220V, ya sea desde red o desde generador. Esta operación híbrida es clave en zonas no interconectadas o con cortes frecuentes de red en el campo colombiano, donde depender solo del sol dejaría el riego detenido en días nublados seguidos.

Continuidad de riegoConmutación automática entre sol y red El variador decide sin intervención manual si toma energía del arreglo fotovoltaico o de la red/generador trifásico, evitando que un día nublado detenga el ciclo de bombeo.

• Arranque suaveSin golpe de ariete Reduce los picos de corriente y los golpes en tubería al iniciar el bombeo.
• Control vectorialV/F y SVC Método de control V/F y vectorial sensorless para ajustar el par del motor sin sensor de velocidad.
• Protección de pozoMarcha en seco Detecta pozo seco sin necesidad de sondas externas adicionales.
• Chasis reforzadoIron Box Carcasa metálica de alta disipación térmica para ambientes agrícolas e industriales exigentes.
• Protecciones eléctricasSobrecorriente y sobretensión Sobrecorriente, sobretensión, subtensión, sobretemperatura, sobrecarga y cortocircuito.
• Grado de protecciónIP20 Pensado para instalación en tablero o sala de control, no a la intemperie directa.

Entradas y salidas eléctricas

Potencia nominal	11 kW (15 HP)
Corriente nominal de salida	45 A
Voltaje de entrada AC	220V trifásico ±15%
Voltaje de salida al motor	220V trifásico
Rango de tensión MPPT (DC)	250 - 380 VDC
Tensión máxima de entrada fotovoltaica (Voc)	Hasta 450 VDC
Rango de frecuencia de salida	0 - 400 Hz

Control y protección

Método de control	V/F y control vectorial sensorless (SVC)
Protecciones	Sobrecorriente, sobretensión, subtensión, sobretemperatura, sobrecarga, marcha en seco y cortocircuito
Gabinete	Caja metálica (Iron Box), IP20

¿Se puede alimentar directamente desde paneles solares sin batería?

Sí, el variador recibe el arreglo fotovoltaico en el bus DC y su MPPT ajusta la frecuencia del motor según la radiación disponible, sin necesidad de banco de baterías.

¿Qué pasa si no hay suficiente sol para mover la bomba?

El equipo conmuta automáticamente a la entrada AC trifásica de 220V, tomando energía de red o de un generador, para no detener el ciclo de riego.

¿Qué bomba puedo conectar a este variador?

Bombas trifásicas de 220V con potencia hasta 11 kW (15 HP) y corriente de operación dentro de los 45 A nominales de salida, ya sean sumergibles o de superficie.

¿Necesita sonda para detectar pozo seco?

No, la detección de marcha en seco es una función integrada del variador y no requiere sondas externas adicionales.

¿Se puede instalar a la intemperie?

El gabinete tiene grado de protección IP20, por lo que está pensado para instalación en tablero o sala de control, no expuesto directamente a la intemperie.

¿Reduce el golpe de ariete al arrancar la bomba?

Sí, el arranque suave del variador reduce los picos de corriente y los golpes de ariete en la tubería al iniciar el bombeo.

¿Qué tensión máxima de paneles admite en la entrada DC?

Admite hasta 450 VDC de tensión de circuito abierto (Voc), con rango de operación MPPT entre 250 y 380 VDC.

• Marca Powtran, especializada en variadores de frecuencia para bombeo solar
• Equipos con MPPT, control vectorial y protecciones integrales
• Despacho a todo el territorio nacional
