Variador solar 11kW 15HP entrada AC 220V 1F salida 220V 3F Powtran

Powtran - Línea PI500S para bombeo solar

Variador solar 11kW 15HP con MPPT que aprovecha la radiación disponible para mover la bomba todo el día

Convierte un arreglo fotovoltaico en la fuente de energía de una bomba trifásica de hasta 15 HP.

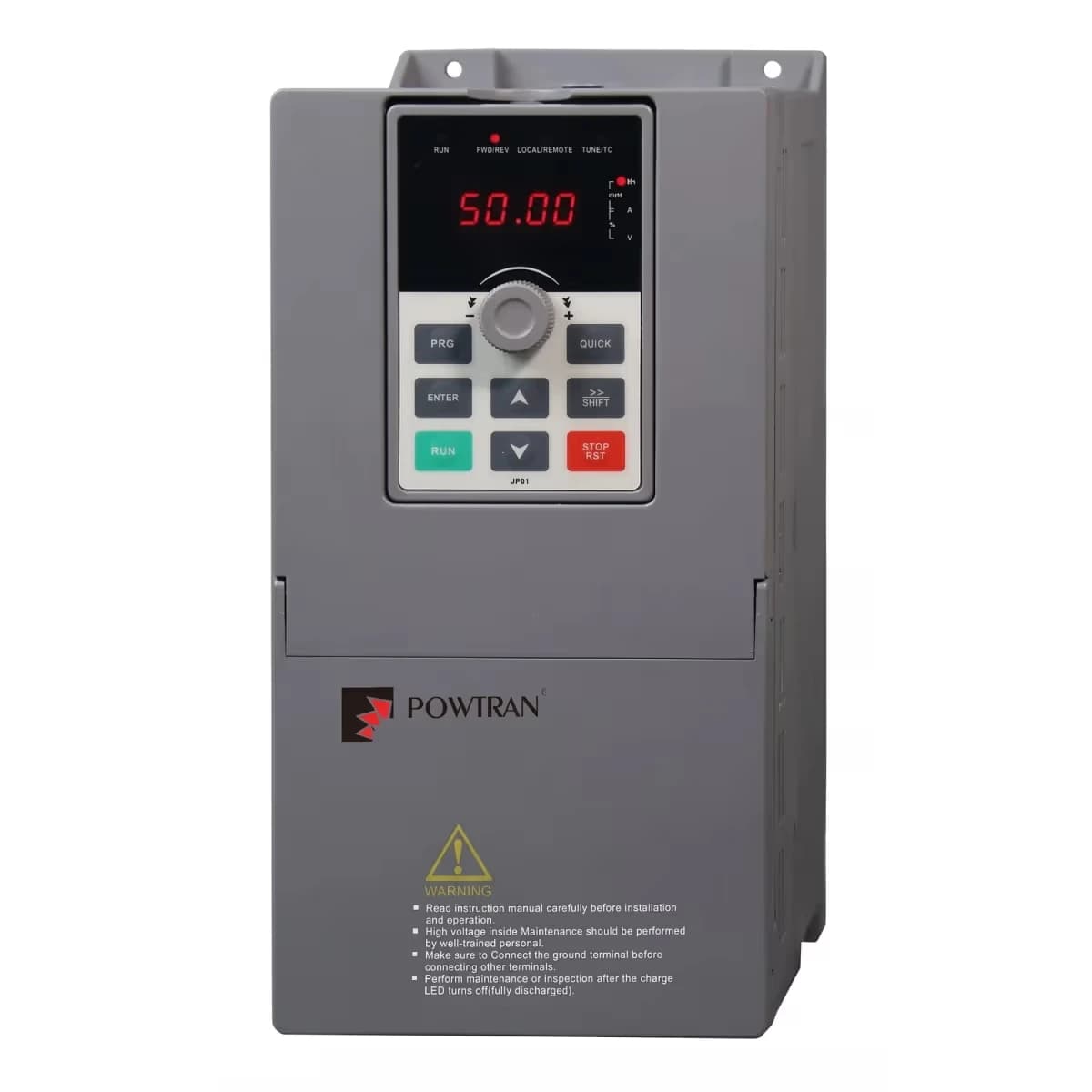

El PI500S-11G1 es un variador de frecuencia pensado para bombeo solar de media y alta potencia. Toma la energía de los paneles en corriente continua, ajusta la frecuencia de salida según la irradiancia disponible y mueve motores trifásicos de 220V sin necesidad de baterías. Cuando no hay sol suficiente, puede tomar respaldo desde una red monofásica de 220V o un generador, sin que el sistema deje de funcionar.

• Potencia 11 kW (15 HP)
• Entrada DC 150-450V, entrada AC monofásica 220V
• Salida trifásica 220V, corriente ~45A
• MPPT con eficiencia de conversión superior al 99%
• Frecuencia de salida 0-400Hz configurable
• Protección IP20 para montaje en tablero

11 kW

Potencia nominal (15 HP)

220 V

Salida trifásica para motor de bomba

150-450 VDC

Rango de entrada desde el arreglo fotovoltaico

45 A

Corriente de salida aproximada

0-400 Hz

Rango de frecuencia de salida configurable

El variador entrega tensión de salida trifásica de 220V a partir de una entrada que puede ser directamente el bus DC de los paneles (150-450 VDC) o una entrada AC monofásica de 220V, lo que permite instalarlo en predios rurales donde solo llega red monofásica pero se necesita mover una bomba trifásica. El control vectorial sin sensor (SVC) y el modo V/F le dan versatilidad para distintos tipos de motor, mientras que el arranque suave reduce el pico de corriente al encendido, algo que en pozos profundos o líneas largas de tubería se traduce en menos desgaste mecánico.

Al operar en modo híbrido, el equipo prioriza la energía solar durante el día y conmuta a la fuente AC de respaldo cuando la radiación cae, una función que en las zonas no interconectadas o con cortes frecuentes de red en el campo colombiano evita que el sistema de bombeo se detenga por completo. El arranque y parada automática según el nivel de radiación reduce la necesidad de operación manual en sitios alejados.

Operación híbridaSolar de día, red o generador de respaldo El variador conmuta entre el bus DC del arreglo fotovoltaico y una entrada AC monofásica de 220V, así la bomba sigue funcionando en días nublados o de noche sin depender de baterías.

• MPPT de alta eficiencia+99% Ajusta la frecuencia del motor según la irradiancia disponible en cada momento del día.
• Arranque suaveMenor pico de corriente Protege el motor y las tuberías al encender la bomba.
• Protección de pozoDetección de marcha en seco Detiene el equipo si el nivel del pozo baja demasiado.
• Control flexibleV/F y vectorial SVC Se adapta a distintos tipos de motor trifásico.
• Montaje en tableroIP20 Diseñado para instalarse dentro de gabinete o tablero eléctrico.
• Frecuencia configurable0-400 Hz Permite ajustar la velocidad de la bomba según el caudal requerido.

Datos eléctricos

Potencia nominal	11 kW (15 HP)
Voltaje de entrada AC	220V, 1 fase, ±15%
Voltaje de entrada DC (MPPT)	250 - 380 VDC
Tensión máxima de entrada (Voc)	Hasta 450 VDC
Voltaje de salida	220V, 3 fases
Corriente de salida	~45 A
Frecuencia de salida	0 - 400 Hz

Control y protecciones

Método de control	V/F y control vectorial sin sensor (SVC)
Grado de protección	IP20
Refrigeración	Ventilación forzada por aire con control térmico automático
Protecciones	Marcha en seco, sobretensión, sobrecorriente, sobrecarga, inversión de polaridad, sobretemperatura

1

Año

Garantía del fabricante Cobertura por defectos de fabricación desde la fecha de compra.

¿Qué tipo de bomba puedo conectar a este variador?

Cualquier motor trifásico de hasta 11 kW (15 HP) compatible con salida de 220V, siempre que la corriente nominal del motor no supere los 45 A que entrega el equipo.

¿Necesito baterías para que funcione con energía solar?

No. El variador toma la energía directamente del bus DC de los paneles y ajusta la frecuencia según la radiación disponible. Las baterías no son necesarias para el funcionamiento solar.

¿Qué pasa si no hay suficiente sol para mover la bomba?

El equipo puede conmutar a una entrada AC monofásica de 220V, tomando energía de la red eléctrica convencional o de un generador, para que el sistema siga funcionando en días nublados o de noche.

¿Cuántos paneles necesito para alimentarlo?

Depende de la potencia de cada panel y de la irradiancia del sitio. Lo importante es que el arreglo entregue un voltaje dentro del rango de operación MPPT (250-380 VDC) sin superar los 450 VDC de tensión máxima de entrada.

¿El variador va a la intemperie o dentro de un tablero?

Con grado de protección IP20, debe instalarse dentro de un gabinete o tablero eléctrico que lo proteja del polvo y la humedad.

¿Protege la bomba si el pozo se queda sin agua?

Sí, cuenta con detección de nivel de pozo y protección contra marcha en seco, que detiene el equipo automáticamente si falta agua.

¿Sirve en predios que solo tienen red monofásica?

Sí, la entrada AC de respaldo es monofásica de 220V y la salida hacia el motor es trifásica de 220V, por lo que permite operar una bomba trifásica en sitios donde solo llega red monofásica.
