Transferencia trifásica manual 3LD 32A 690V Siemens

Siemens - SENTRON, línea 3LD

Transferencia manual trifásica 32A 690V para cambiar entre dos fuentes de energía sin cruzarlas

Interruptor selector de tres posiciones para conmutar manualmente entre dos circuitos de alimentación.

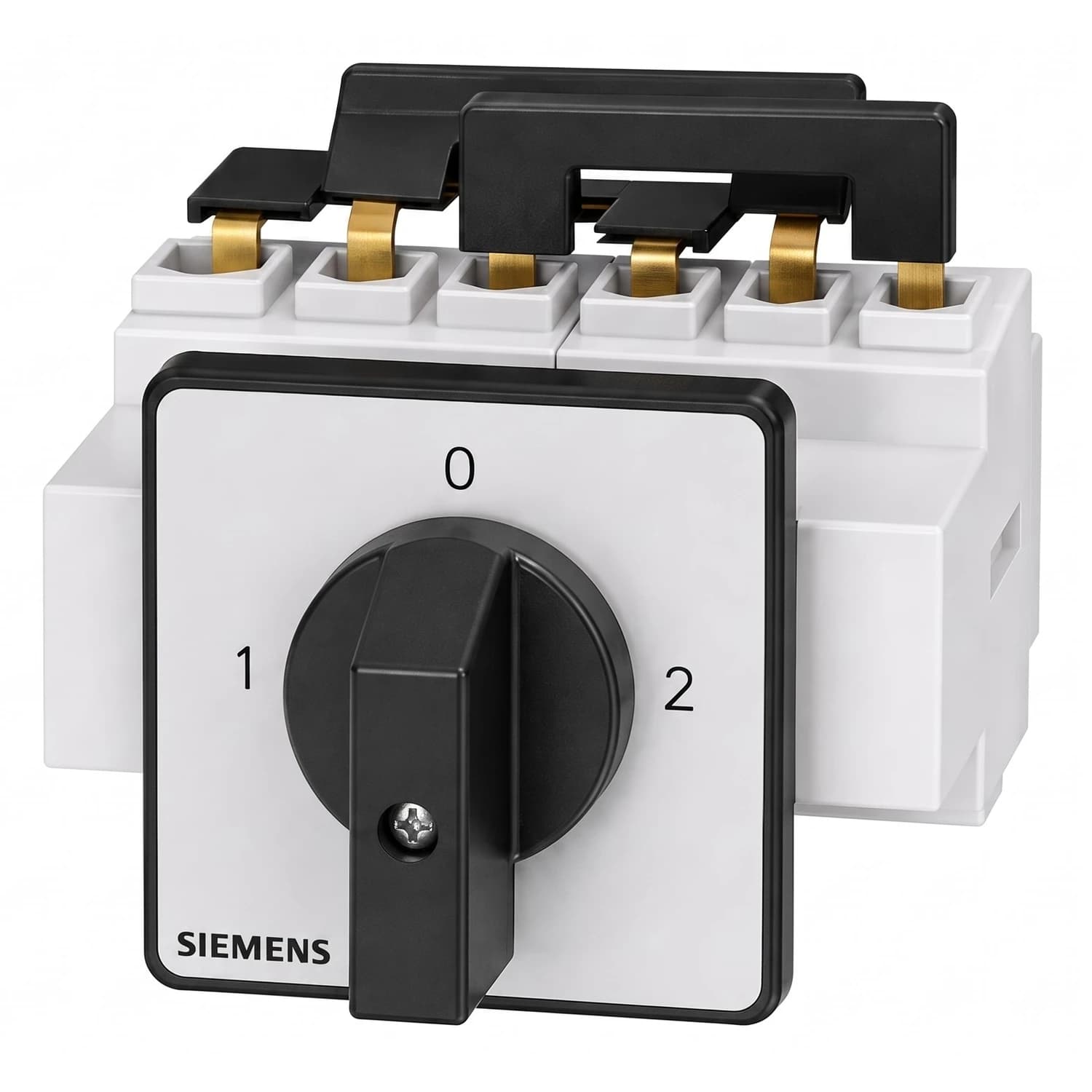

Este conmutador de cambio (change-over) de la serie 3LD permite alternar manualmente entre dos fuentes de energía, por ejemplo entre la red pública y una planta solar con respaldo, sin riesgo de que ambas queden conectadas al mismo tiempo. Su cuerpo compacto se monta al frente del tablero con perilla de accionamiento de tres posiciones (1 ON - 0 OFF - 2 ON), pensado para maniobra directa del operario. Soporta hasta 690 V de tensión de aislamiento y 32 A de corriente nominal, con una vida mecánica de 100.000 maniobras.

• Corriente nominal 32A
• Tensión de aislamiento hasta 690V
• Grado de protección IP65
• 3 polos, montaje frontal de 4 huecos
• Vida mecánica de 100.000 maniobras
• Certificación RETIE

32 A

Corriente nominal de operación

690 V

Tensión de aislamiento nominal

3 polos

Configuración para circuitos trifásicos

100.000 ciclos

Vida mecánica típica

IP65

Protección contra polvo y chorros de agua

Este conmutador se usa como interruptor de cambio manual entre dos circuitos: red eléctrica y planta, red y generador, o dos fuentes de generación distinta. La perilla de tres posiciones deja claro en qué estado está el sistema (fuente 1, apagado o fuente 2), lo que reduce el riesgo de maniobras equivocadas en tableros donde conviven varias fuentes de energía.

En instalaciones ubicadas en zonas no interconectadas o en sitios donde la red presenta cortes frecuentes, este tipo de transferencia manual permite alternar hacia una fuente de respaldo sin depender de electrónica de conmutación automática. El grado de protección IP65 en el frente del equipo lo hace apto para tableros expuestos a polvo o humedad, como los que se instalan en la costa Caribe o el Pacífico colombiano.

Maniobra seguraNunca conecta las dos fuentes al mismo tiempo El diseño de conmutación mecánica del 3LD impide que las posiciones 1 y 2 queden activas simultáneamente, evitando que dos fuentes de energía se pongan en paralelo por error durante la operación manual.

• Corriente32 A nominal Soporta hasta 32 A en AC, con corriente de fusible de respaldo de 40 A.
• Tensión690 V de aislamiento Apto para instalaciones de baja tensión hasta 690 V, con resistencia a sobretensión de 6 kV.
• ProtecciónIP65 Sellado contra polvo y chorros de agua desde cualquier dirección.
• Montaje4 huecos frontales Fijación frontal con perilla accionada desde el exterior del tablero.
• Potencia11,5 kW a 400 V Capacidad de maniobra en AC-23A a tensión de red trifásica estándar.
• Temperatura-25°C a 55°C Rango de operación que cubre desde clima frío de altiplano hasta calor de zonas bajas.

Datos eléctricos principales

Corriente nominal (AC)	32 A
Tensión de aislamiento nominal	690 V
Resistencia a sobretensión	6 kV
Corriente de fusible de respaldo	40 A
Corriente de cortocircuito condicional (690 V, fusible gG)	50 kA
Potencia de maniobra AC-23A a 400 V	11,5 kW
Frecuencia de operación máxima	50 maniobras/hora

Datos mecánicos y ambientales

Número de polos	3
Grado de protección IP	IP65
Vida mecánica (ciclos)	100.000
Vida eléctrica a 690 V (ciclos)	6.000
Peso neto	363 g
Dimensiones (alto x ancho x profundo)	92 x 67 x 103 mm
Temperatura de operación	-25°C a 55°C
Temperatura de almacenamiento (mínima)	-25°C

Conexiones

Tipo de conexión circuito principal	Terminal de caja (box terminal)
Sección de conductor sólido	1x (1,5 a 16 mm²)
Sección de conductor flexible con terminal	1x (1,5 a 10 mm²)
Sección de conductor cableado	1x (1,5 a 16 mm²)
Fusible requerido para protección de cortocircuito	gL/gG: 40 A

2

Años

Garantía del fabricante Cobertura por defectos de fabricación bajo condiciones normales de uso e instalación conforme a las especificaciones de Siemens.

¿Este conmutador reemplaza una transferencia automática?

No. Es un selector de accionamiento manual mediante perilla; la conmutación entre las dos fuentes la hace el operario girando el mando, no un circuito de control automático.

¿Puedo usarlo para alternar entre la red y un inversor solar con baterías?

Sí, es un uso típico: conectas una fuente en la posición 1, la otra en la posición 2, y la posición 0 deja el circuito completamente abierto antes de cambiar de fuente.

¿Qué fusible necesito instalar aguas arriba?

Siemens especifica un fusible tipo gL/gG de 40 A para la protección de cortocircuito del circuito principal.

¿Sirve para instalaciones expuestas a humedad o ambientes costeros?

El grado de protección IP65 en el frente lo hace resistente al polvo y a chorros de agua, adecuado para tableros ubicados en zonas de alta humedad como la costa Caribe o el Pacífico colombiano.

¿Cuántas maniobras soporta antes de requerir mantenimiento?

Su vida mecánica típica es de 100.000 ciclos de maniobra; la vida eléctrica a 690 V es de 6.000 ciclos bajo carga AC-23A.

¿Qué sección de cable puedo conectar?

Acepta conductores de cobre sólidos o cableados de 1,5 a 16 mm², y conductores finamente trenzados con terminal de hasta 10 mm².

¿Cumple con el RETIE?

Sí, cuenta con certificación RETIE, lo que permite su uso en instalaciones eléctricas sujetas a este reglamento en Colombia.
