Switch de transferencia manual 3P 100A 660V

Solartex - conmutación y control

Switch de transferencia manual 3P 100A 660V para alternar entre red y planta eléctrica

Selector de tres posiciones para maniobras de conmutación en tableros industriales y sistemas de respaldo.

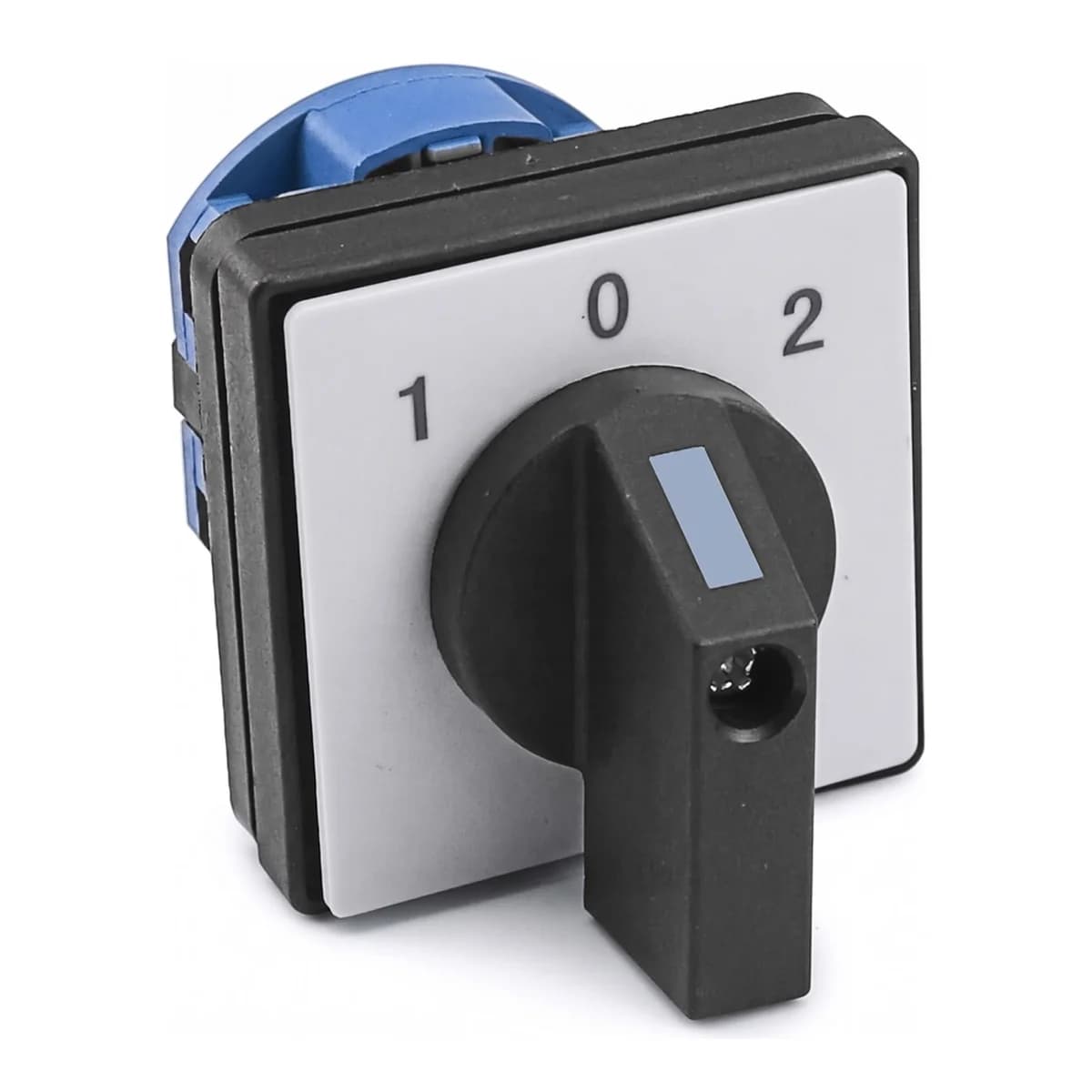

El switch de transferencia manual LW26-20 conmuta entre dos fuentes o dos circuitos con una posición neutra central que corta el paso. Se usa para pasar de red a planta eléctrica, cambiar el sentido de giro de un motor o seleccionar entre dos alimentaciones en un tablero. Su cuerpo modular se instala directo en el panel frontal sin cableado adicional de soporte, y sus 12 terminales dan margen para conexiones trifásicas completas.

• 3 posiciones: 1-0-2
• Tensión máxima 660 V
• Tensión nominal 380 V / 50 Hz
• 12 terminales de conexión
• Montaje modular en tablero

3 polos

Configuración trifásica

100 A

Corriente nominal

660 V

Tensión máxima soportada

380 V

Tensión nominal a 50 Hz

12 terminales

Puntos de conexión

La posición central en 0 deja el circuito totalmente abierto antes de pasar a la otra fuente, lo que evita que las dos alimentaciones queden conectadas al mismo tiempo mientras se hace el cambio manual. Esto es clave en instalaciones donde conviven red pública y planta eléctrica, o red y un sistema solar con banco de baterías, porque impide que ambas fuentes se encuentren en el mismo punto del tablero.

El diseño compacto y el montaje frontal en panel simplifican su ubicación dentro de tableros ya armados, sin necesidad de rediseñar el gabinete. Los 12 terminales permiten cablear las tres fases de cada fuente hacia la carga, dejando la maniobra de transferencia a cargo de un solo giro de perilla.

Transferencia sin cruce de fuentesPosición neutra central en el selector Antes de conmutar de una fuente a otra, el switch pasa por un punto en 0 que deja el circuito abierto, evitando que red y planta eléctrica queden unidas en el mismo instante.

• Conmutación1-0-2 Selección entre dos fuentes o circuitos con corte intermedio.
• Corriente100 A Corriente nominal para cargas trifásicas de tablero.
• Tensión660 V máx. Soporta hasta 660 V en entornos industriales exigentes.
• Conexión12 terminales Cableado completo de las tres fases por cada fuente.
• MontajeModular Se integra al panel frontal del tablero sin adaptaciones.
• UsoUniversal Compatible con distintas configuraciones eléctricas de tablero.

Dónde se usa

Especificaciones eléctricas

Tipo de conmutación	3 posiciones (1-0-2)
Tensión máxima	660 V
Tensión nominal	380 V / 50 Hz
Corriente nominal	100 A
Polos	3 (trifásico)
Terminales	12
Montaje	Modular, panel frontal de tablero

Preguntas frecuentes

¿Este switch reemplaza un transferencia automática?

No. La conmutación se hace girando la perilla de forma manual, no responde sola ante un corte de red. Se usa en instalaciones donde alguien opera el cambio de fuente en el momento que se necesita.

¿Sirve para conmutar entre red y un sistema solar con baterías?

Sí, siempre que la carga y la corriente del sistema estén dentro de los 100 A nominales y las tres fases coincidan con la instalación. Es útil en zonas no interconectadas donde la fuente principal se alterna con un banco de respaldo.

¿Qué pasa si dejo el selector en la posición central?

El circuito queda completamente abierto, sin ninguna de las dos fuentes conectada a la carga. Es la posición de corte antes de pasar de una fuente a otra.

¿Cuántos cables se conectan a cada terminal?

El selector tiene 12 terminales en total, suficientes para cablear las tres fases de cada una de las dos fuentes hacia la carga común.

¿Se instala dentro de un tablero existente?

Sí, su diseño modular y compacto permite montarlo en el panel frontal de un tablero ya armado, sin necesidad de rediseñar el gabinete.

¿Qué tensión de red soporta?

Tiene una tensión nominal de 380 V a 50 Hz y soporta hasta 660 V como máximo, lo que cubre instalaciones trifásicas industriales y comerciales.
