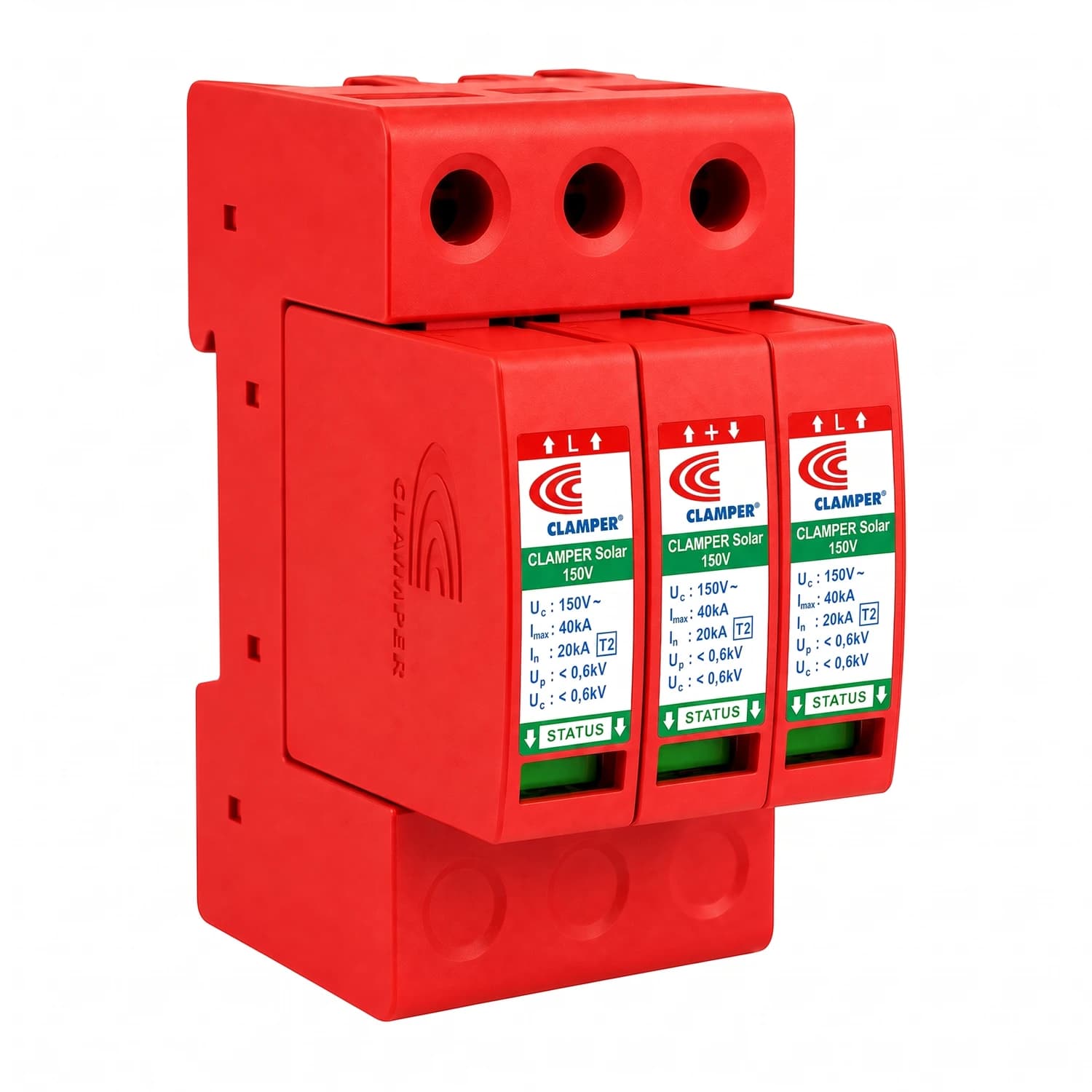

Supresor de sobretensión solar DPS 150V 40kA T2 Clamper

Clamper - línea Solar

Supresor de sobretensión DPS 150V 40kA para sistemas fotovoltaicos

Protección clase II contra descargas atmosféricas en instalaciones solares de baja tensión

El DPS Clamper Solar 150V 40kA desvía a tierra las sobretensiones transitorias que llegan por descargas atmosféricas o maniobras de carga, antes de que alcancen el inversor o los módulos fotovoltaicos. Está pensado para el tramo de corriente continua de sistemas con tensión de operación de hasta 150 Vcc. Colombia está entre los países con mayor densidad de rayos del mundo, lo que hace que este tipo de protección sea prácticamente obligatoria en cualquier instalación fotovoltaica conectada o aislada de red. Se monta en riel DIN 35 y permite cambiar el cartucho enchufable sin desenergizar el sistema.

• 150 Vcc, 40 kA de descarga máxima
• Clase II según EN 50539-11
• Tecnología de varistor de óxido metálico (MOV)
• Enchufe extraíble para mantenimiento en caliente
• Señalización local del estado de operación
• Fijación en riel DIN 35

150 Vcc

Tensión máxima de funcionamiento continuo (Ucpv)

40 kA

Corriente de descarga máxima e Itotal (8/20µs)

18 kA

Corriente nominal de descarga In (8/20µs)

<25 ns

Tiempo de respuesta típico

II clase

Clase de protección según EN 50539-11

Este DPS se instala en el lado de corriente continua, entre los módulos fotovoltaicos y el inversor, protegiendo ambos extremos de la línea contra picos originados por rayos cercanos o lejanos. La tecnología MOV absorbe el pico de tensión y lo conduce a tierra en modo común (L+/PE, L-/PE) y en modo diferencial (L+/L-), cubriendo los dos caminos por los que una sobretensión puede entrar al sistema.

El cuerpo está fabricado con material de no propagación y autoextinción del fuego, y el equipo incluye un interruptor interno que desconecta el varistor cuando este llega al final de su vida útil, evitando que quede conectado en falla. La señalización local avisa visualmente cuándo el DPS necesita reemplazo.

Mantenimiento sin cortesCambio de cartucho con el sistema energizado El diseño de enchufe extraíble permite retirar y reemplazar el módulo de protección sin desconectar la instalación fotovoltaica, reduciendo el tiempo fuera de servicio del sistema.

• ProtecciónModo común y diferencial Cubre L+/PE, L-/PE y L+/L-, los tres trayectos por donde puede entrar una sobretensión.
• RespuestaMenos de 25 ns Actúa antes de que el pico de tensión alcance los equipos conectados.
• Vida útilDesconexión automática Un interruptor interno aísla el varistor al final de su vida útil, sin dejarlo en cortocircuito.
• ConexiónTerminales de 4 a 25 mm² Compatible con calibres habituales de cableado fotovoltaico en corriente continua.
• Ambiente-40 °C a +70 °C Opera en un rango amplio de temperatura, útil tanto en el altiplano frío como en el calor de la costa Caribe.
• MontajeRiel DIN 35 Instalación directa en el tablero de distribución fotovoltaico.

Características eléctricas

Tensión máxima de funcionamiento continuo (Ucpv)	150 Vcc
Corriente nominal de descarga In (8/20µs)	18 kA
Corriente de descarga máxima Imáx (8/20µs)	40 kA
Corriente de descarga total Itotal (8/20µs)	40 kA
Tiempo de respuesta típico	<25 ns
Modos de protección	L+/PE, L-/PE (común), L+/L- (diferencial)
Clase de protección	II
Tecnología	Varistor de óxido metálico (MOV)

Características mecánicas y ambientales

Grado de protección	IP20
Temperatura de funcionamiento	-40 °C a +70 °C
Sección de conductores de conexión	4 a 25 mm²
Material de la carcasa	No propagación y autoextinción del fuego
Fijación	Riel DIN 35
Norma aplicable	EN 50539-11

2

Años

Garantía del fabricante Clamper respalda este DPS contra defectos de fabricación bajo condiciones normales de instalación y uso.

¿En qué parte del sistema fotovoltaico se instala este DPS?

Se instala en el lado de corriente continua, entre los módulos fotovoltaicos y el inversor, lo más cerca posible de la entrada del inversor.

¿Necesito un segundo DPS si el cableado es largo?

Sí. Si la distancia entre los módulos y el inversor supera los 10 metros, se recomienda un segundo DPS cerca de los paneles, además del que protege el inversor.

¿Para qué rango de tensión de sistema sirve este modelo de 150 Vcc?

Este modelo está diseñado para sistemas fotovoltaicos con tensión máxima de funcionamiento continuo de hasta 150 Vcc. Para tensiones mayores, Clamper Solar ofrece versiones de 300V, 600V y 1040V.

¿Cómo sé cuándo hay que reemplazar el DPS?

El equipo tiene señalización local del estado de operación y un interruptor interno que desconecta el varistor al final de su vida útil, indicando visualmente que necesita reemplazo.

¿Se puede reemplazar sin apagar el sistema?

Sí, el diseño de enchufe extraíble permite cambiar el cartucho de protección con el sistema energizado, sin necesidad de desconectar la instalación.

¿Qué calibre de cable acepta la conexión?

Los terminales aceptan conductores de 4 a 25 mm², compatibles con los calibres habituales usados en cableado fotovoltaico de corriente continua.

¿Este DPS protege también contra sobretensiones que vienen de la red AC?

No. Este modelo protege el tramo de corriente continua del sistema fotovoltaico. Para el lado de corriente alterna se requiere un DPS específico para esa aplicación.

• Clamper es especialista en protección contra rayos y sobretensiones desde hace más de tres décadas.
• La línea Clamper Solar está certificada bajo la norma EN 50539-11 para aplicaciones fotovoltaicas.
