Soporte crossclamp para estructura solar K2 Systems

K2 Systems - Estructura de montaje fotovoltaico

Abrazadera crossclamp para módulos de 30 a 45 mm que funciona como mid clamp y end clamp

Una sola pieza para fijar paneles en posición intermedia o final del arreglo

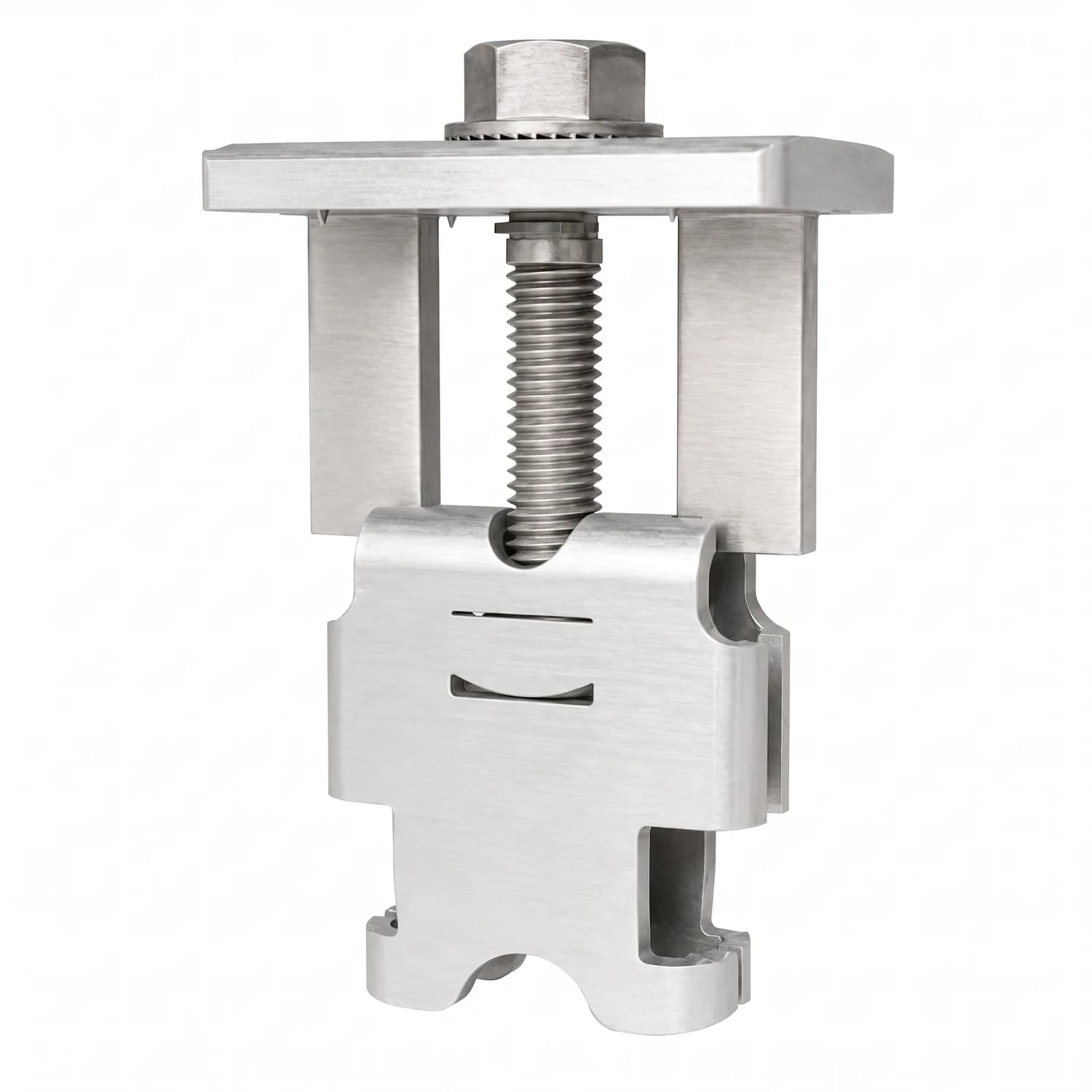

El K2 CrossClamp Set, Mill es la abrazadera universal de K2 Systems para fijar módulos fotovoltaicos sobre sus estructuras de montaje. Cubre marcos de 30 a 45 mm de altura y deja una separación fija de 1,27 cm entre módulos, sin necesitar una pieza distinta para cada posición del arreglo. Combina aluminio serie 6000 con herrajes de acero inoxidable 304, pensado para instalarse con una sola herramienta y una sola mano.

• Compatibilidad de marco de 30 a 45 mm
• Funciona como mid clamp y end clamp
• Separación entre módulos de 1,27 cm
• Aluminio serie 6000 y acero inoxidable 304
• Compatible con perfiles CR 44-X, 48-X, 48-XL y 80
• Garantía de fábrica de 25 años

30-45 mm

Rango de compatibilidad de marco

1,27 cm

Separación entre módulos

20 u.

Unidades por caja

25 años

Garantía del fabricante

Cada set de CrossClamp trae las cinco piezas necesarias para el montaje: tornillo hexagonal serrado M8x50 mm, anillo de retención externo, cuerpo superior CrossClamp M-E Top de 50 mm, tuerca cuadrada M8x1,25 en acero inoxidable y base CrossClamp M-E Base. El acabado Mill (platinado) del código 4000135 es el mismo mecanismo que la versión Dark, con la diferencia solo en el color del anodizado.

Al ser una abrazadera con doble función, el instalador reduce el número de referencias que tiene que llevar a obra: la misma pieza sujeta un módulo intermedio contra su vecino o cierra el extremo de una fila. Es compatible con los rieles K2 de perfil CR 44-X, 48-X, 48-XL y 80, lo que la hace apta para ampliar o reparar estructuras K2 ya instaladas en tejado o en suelo.

Una pieza, dos posicionesMid clamp y end clamp en un solo set El CrossClamp elimina la necesidad de stockear dos referencias distintas para sujetar módulos: sirve tanto en las uniones intermedias entre paneles como en el cierre de cada extremo de la fila.

• Rango de marco30 a 45 mm Se adapta a la mayoría de módulos fotovoltaicos comerciales sin cambiar de accesorio.
• MaterialesAluminio 6000 y acero inoxidable 304 Resiste la carga mecánica del anclaje y la exposición permanente a la intemperie.
• InstalaciónOne tool, one hand El sistema de apriete permite montarlo con una sola herramienta y una sola mano, agilizando la instalación en cubierta.
• Separación fija1,27 cm entre módulos Deja el espacio de dilatación recomendado entre paneles del mismo arreglo.
• Compatibilidad de rielCR 44-X, 48-X, 48-XL y 80 Se integra con la línea de perfiles K2 más usada en estructuras de aluminio.
• PresentaciónCaja de 20 unidades Facilita el cálculo de material para arreglos de distintos tamaños.

Datos generales

Referencia	4000135 (Mill)
Terminado	Platinado
Material	Aluminio serie 6000 y acero inoxidable 304
Compatibilidad de riel	CR 44-X, 48-X, 48-XL, 80
Cantidad por caja	20 unidades
Garantía	25 años

Dimensiones y peso

Longitud	5 cm
Ancho	3,27 cm
Altura	6,78 cm
Volumen	110,85 cm3
Peso unitario	0,1075 kg
Dimensiones de caja	15,8 x 15,8 x 8,6 cm
Peso por caja	2,15 kg

Piezas del set

Tornillo hexagonal serrado	M8x50 mm
Anillo de retención externo	Incluido
Cuerpo superior	CrossClamp M-E Top 50 mm, Mill
Tuerca cuadrada	M8x1,25, acero inoxidable
Base	CrossClamp M-E Base, Mill

25

Años

Garantía del fabricante K2 Systems respalda el CrossClamp con 25 años de garantía sobre el material y el terminado, en línea con la vida útil esperada de un arreglo fotovoltaico.

¿El CrossClamp Mill 4000135 sirve para cualquier módulo?

Sirve para módulos con marco de 30 a 45 mm de altura. Antes de comprarlo conviene verificar la altura del marco del panel que vas a instalar.

¿Puedo usar la misma pieza como abrazadera intermedia y como abrazadera final?

Sí, el CrossClamp está diseñado para funcionar tanto como mid clamp entre dos módulos consecutivos como end clamp en el extremo de la fila.

¿Con qué perfiles de riel K2 es compatible?

Es compatible con los perfiles CR 44-X, 48-X, 48-XL y 80 de K2 Systems.

¿Qué diferencia hay entre la versión Mill y la versión Dark?

Ambas comparten el mismo mecanismo y las mismas piezas; la diferencia está en el acabado: Mill es platinado (código 4000135) y Dark es negro (código 4000145).

¿Qué trae incluido cada set?

Cada set incluye tornillo hexagonal serrado M8x50 mm, anillo de retención externo, cuerpo superior CrossClamp M-E Top, tuerca cuadrada M8x1,25 en acero inoxidable y la base CrossClamp M-E Base.

¿Cuántas unidades vienen por caja?

Cada caja trae 20 unidades del set completo, con un peso total de 2,15 kg.

¿Qué herramienta necesito para instalarlo?

El diseño permite el montaje con una sola herramienta y una sola mano, lo que agiliza la instalación en cubierta frente a sistemas de abrazadera tradicionales.
