Soporte ajustable para teja sándwich

ArtSign - Estructuras para cubierta

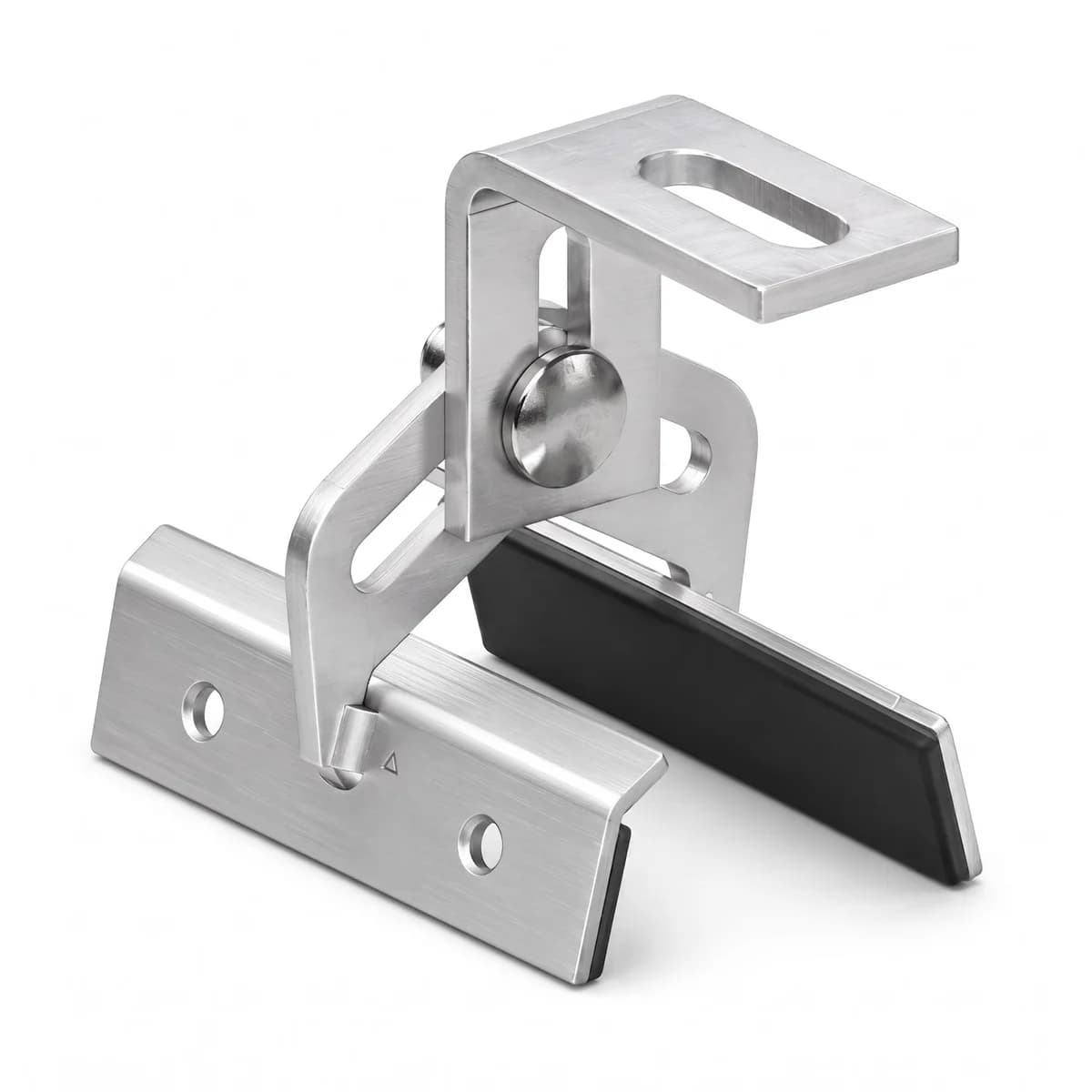

Soporte ajustable para teja sándwich con rango de altura de 51 a 73 mm para nivelar el plano de paneles

Anclaje regulable en acero inoxidable para cubiertas metálicas e industriales

Este soporte compensa los desniveles propios de la teja sándwich sin que tengas que forzar la estructura de montaje. El vástago ajustable mueve la altura del punto de anclaje entre 51 y 73 mm, así que el instalador nivela cada punto de fijación antes de tender los rieles. Va sellado con una junta de EPDM que cierra el paso del agua en cada perforación de la cubierta, y todas sus piezas metálicas son de acero inoxidable AISI 304.

• Ajuste de altura de 51 a 73 mm
• Acero inoxidable AISI 304
• Sello EPDM 100x20x2.5 mm
• Base de fijación con dos perforaciones de anclaje
• Tornillería incluida DIN 603 M8x25 y DIN 6923 M8

51-73 mm

Rango de ajuste en altura

AISI 304

Acero inoxidable

100 mm

Longitud del sello EPDM

20 años

Garantía de fábrica

Por qué compensar el desnivel antes de instalar

La teja sándwich rara vez queda perfectamente plana en toda la cubierta: las variaciones de montaje de la lámina y los traslapes generan diferencias de altura entre un punto de anclaje y otro. Si el soporte fuera de altura fija, esas diferencias se trasladan al riel y de ahí a la fila de paneles, dejando un plano torcido que afecta el rendimiento y la estética del sistema. El vástago regulable de este soporte absorbe esa variación en cada punto, para que el técnico nivele con la misma pieza sin tener que fabricar calzas ni combinar soportes de distinta altura.

El punto de perforación queda protegido por una base con sello EPDM que se comprime contra la teja al apretar la tuerca, cerrando el paso del agua alrededor del tornillo. Esto es relevante en cubiertas industriales donde una gotera en el punto de anclaje termina afectando el interior de la bodega o la planta, y donde el clima de zonas como la costa Caribe combina lluvia fuerte con exposición prolongada al sol.

Ajuste sin desmontar51 a 73 mm de recorrido en el mismo soporte El vástago se gira para subir o bajar el punto de anclaje sin cambiar de pieza, lo que agiliza la nivelación en cubiertas con desniveles irregulares entre correas.

• NivelaciónAjuste de precisión Corrige diferencias de altura entre puntos de fijación para que el riel quede recto.
• EstanqueidadSello EPDM Bloquea el paso de agua en el punto de perforación de la teja.
• MaterialAcero inoxidable AISI 304 Resiste la corrosión en ambientes de alta humedad y salinidad.
• CargaTransferencia de esfuerzos Lleva el peso y la carga de viento del riel hasta la estructura portante del techo.
• MontajeBase perforada Dos puntos de fijación a la correa o estructura de la cubierta.
• TornilleríaIncluida en el kit Tornillo DIN 603 M8x25 y tuerca DIN 6923 M8 en acero inoxidable A2.

Dimensiones del soporte

Ancho de la base	100 mm
Separación entre perforaciones de la base	60 mm
Rango de altura ajustable	51 a 73 mm
Longitud de la ranura de la placa superior	37 mm
Ancho total en vista lateral	50.59 mm
Altura total con ajuste (mínima a máxima)	86.76 a 108.76 mm

Materiales y componentes

Material principal	Acero inoxidable AISI 304
Sello	EPDM 100x20x2.5 mm
Tornillo	DIN 603 A2 M8x25
Tuerca	DIN 6923 A2 M8

20

Años

Garantía de fábrica ArtSign respalda este soporte con 20 años de garantía contra defectos de fabricación, un respaldo pensado para estructuras que quedan expuestas a la intemperie durante toda la vida útil del sistema fotovoltaico.

¿Para qué tipo de cubierta sirve este soporte?

Está diseñado para teja sándwich y cubiertas metálicas donde la base necesita fijarse directamente sobre la lámina o la correa, compensando el desnivel entre puntos de anclaje.

¿Qué diferencia de altura puedo corregir con un mismo soporte?

El vástago ajusta la altura del punto de anclaje entre 51 y 73 mm, así que un mismo soporte cubre esa variación sin necesidad de piezas adicionales.

¿Necesito sellante adicional en la perforación?

No, el soporte incluye una junta de EPDM que se comprime contra la teja al ajustar la tuerca y cierra el paso del agua en el punto de fijación. No reemplaza un sellado adicional si la cubierta ya presenta daños previos en esa zona.

¿Qué tornillería trae incluida?

Incluye tornillo DIN 603 A2 M8x25 y tuerca DIN 6923 A2 M8, ambos en acero inoxidable, para la unión entre el soporte y la placa que recibe el riel.

¿Cuántos puntos de fijación tiene la base a la cubierta?

La base cuenta con dos perforaciones separadas 60 mm entre sí para el anclaje a la correa o estructura portante del techo.

¿El acero inoxidable resiste ambientes con salinidad?

Sí, está fabricado en acero inoxidable AISI 304, que resiste la corrosión en ambientes de alta humedad y salinidad como los de la costa Caribe y el Pacífico colombiano.

¿Qué garantía tiene el soporte?

ArtSign lo respalda con 20 años de garantía de fábrica contra defectos de fabricación.
