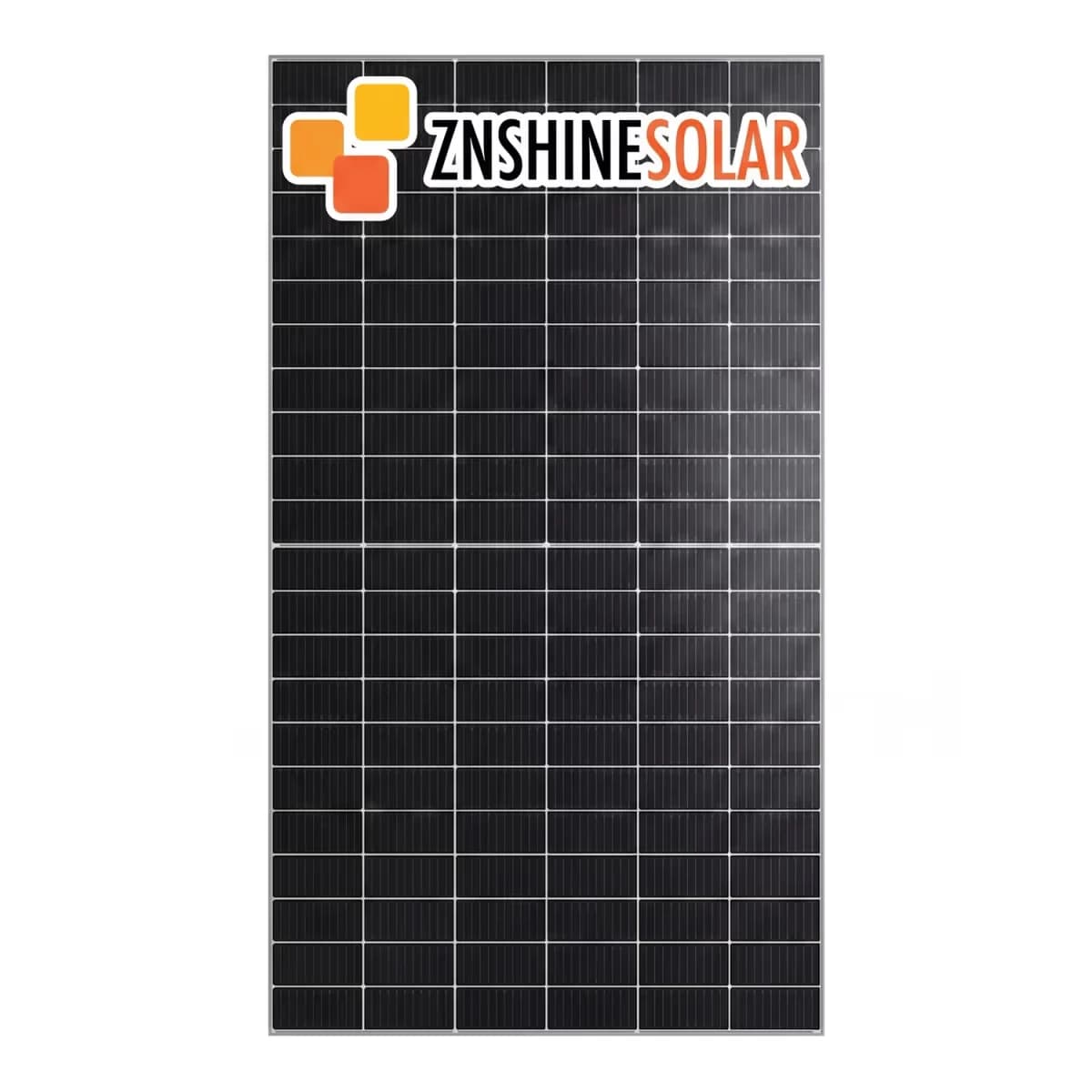

Panel solar Monocristalino 730W HC BF DV ZNSHINE

ZNSHINE - serie ZXM8-GPLDD132

Panel solar 730W bifacial que suma potencia extra con la luz reflejada del suelo

Módulo monocristalino tipo N, de media celda y doble vidrio, para sistemas exigentes en generación distribuida.

El ZXM8-GPLDD132 de ZNSHINE entrega hasta 730W en su cara frontal y añade generación adicional por la cara posterior gracias a su tecnología bifacial. Su construcción con doble vidrio y célula tipo N de media celda (SMBB) mejora la respuesta en condiciones de baja irradiancia, como en días nublados o al amanecer. Es un panel pensado para proyectos donde el rendimiento por metro cuadrado y la durabilidad a largo plazo son prioridad.

• Potencia de 730W
• Eficiencia de módulo 23.50%
• Tecnología bifacial con ganancia adicional por la parte posterior
• Célula tipo N monocristalina de media celda
• Doble vidrio con recubrimiento anti-reflectivo
• Garantía de producto de 12 años y de rendimiento de 30 años

730 W

Potencia máxima (Pmax)

23.50 %

Eficiencia del módulo

49.50 V

Tensión de circuito abierto (Voc)

18.51 A

Corriente de cortocircuito (Isc)

1500 V DC

Tensión máxima del sistema

Este panel usa células monocristalinas tipo N de media celda (SMBB), una tecnología que reduce la distancia entre las líneas conductoras y mejora el flujo de corriente dentro de la célula. El resultado es una eficiencia de módulo de 23.50%, entre las más altas dentro de los paneles fotovoltaicos residenciales y comerciales disponibles en el mercado colombiano.

La construcción con doble vidrio (2.0mm + 2.0mm) templado y con recubrimiento antirreflectivo protege las células de ambos lados y permite aprovechar la luz reflejada desde el suelo o la superficie donde se instale. Esto es relevante en techos claros, superficies de grava o instalaciones elevadas sobre suelo reflectante, donde la cara posterior del panel capta radiación adicional sin necesidad de otro componente.

Tecnología bifacialGeneración adicional por la cara posterior Además de los 730W frontales, el panel capta luz reflejada por su parte trasera. La ganancia real depende de la estructura de montaje, la altura y el albedo de la superficie sobre la que se instale.

• CélulaN-type monocristalina Media celda (132 células, 6x22) con menor degradación y mejor comportamiento térmico que las tecnologías tipo P.
• VidrioDoble vidrio 2.0mm+2.0mm Templado y con recubrimiento AR, resistente a cargas frontales de hasta 5400 Pa y posteriores de hasta 2400 Pa.
• ConexiónCables de 4 mm² Con conectores compatibles MC4, de 350 mm de longitud.
• Caja de conexionesIP68 con 3 diodos Sellado para exposición prolongada a humedad.
• Temperatura de trabajo-40°C a +85°C Apto para operar en un rango amplio de condiciones ambientales.
• Fusible en serieMáximo 35 A Dato necesario para el diseño de las protecciones del arreglo.

Características eléctricas en condiciones estándar (STC, 730W)

Potencia máxima (Pmax)	730 W
Tensión en punto de máxima potencia (Vmp)	41.70 V
Corriente en punto de máxima potencia (Imp)	17.51 A
Tensión de circuito abierto (Voc)	49.50 V
Corriente de cortocircuito (Isc)	18.51 A
Eficiencia del módulo	23.50 %

Datos mecánicos

Tipo de célula	Monocristalina tipo N
Distribución de células	132 (6x22)
Dimensiones del módulo	2384 x 1303 x 33 mm (con marco)
Peso	38.5 ± 1.0 kg
Vidrio	2.0 mm + 2.0 mm, alta transmisión, templado, con recubrimiento AR
Caja de conexiones	IP68, 3 diodos
Cables	4 mm², 350 mm (con conectores)
Conectores	Compatibles MC4

Condiciones de trabajo

Tensión máxima del sistema	1500 V DC
Temperatura de operación	-40°C a +85°C
Fusible máximo en serie	35 A
Carga estática máxima (cara frontal)	Hasta 5400 Pa
Carga estática máxima (cara posterior)	Hasta 2400 Pa

30

Años

Garantía de rendimiento extendida ZNSHINE respalda el módulo con 12 años de garantía de producto y 30 años de garantía de rendimiento lineal, con degradación anual declarada de 0.40%.

¿Qué diferencia a este panel bifacial de uno monofacial de la misma potencia?

Además de los 730W que entrega por la cara frontal, este panel capta luz reflejada por la parte posterior. La ganancia adicional no es fija: depende de la estructura de montaje, la altura sobre el suelo y el albedo (capacidad de reflexión) de la superficie donde se instale.

¿Qué voltaje de sistema debo considerar al diseñar el arreglo?

El panel trabaja con una tensión en punto de máxima potencia (Vmp) de 41.70 V y una tensión de circuito abierto (Voc) de 49.50 V. La tensión máxima del sistema es de 1500 V DC, dato clave para calcular cuántos paneles puedes conectar en serie sin superar el límite del inversor.

¿Qué protección lleva la caja de conexiones?

La caja de conexiones tiene grado de protección IP68 y cuenta con 3 diodos, lo que la hace resistente a la exposición prolongada a humedad y polvo.

¿Qué tan bien se comporta este panel en días nublados o con poca luz?

Gracias a la tecnología de célula tipo N de media celda (SMBB), el panel tiene mejor respuesta en condiciones de baja irradiancia, como neblina, cielo nublado o primeras horas de la mañana, comparado con tecnologías monocristalinas convencionales.

¿Qué fusible debo usar en el diseño de las protecciones?

El fusible máximo en serie recomendado por el fabricante es de 35 A. Este valor debe considerarse al dimensionar las protecciones del combinador de strings.

¿Este panel requiere una estructura de montaje especial por ser bifacial?

No es obligatorio, pero para aprovechar la ganancia posterior conviene instalarlo con una elevación sobre el suelo o la cubierta, y sobre una superficie con buen albedo (clara o reflectante). Sin esa condición, el panel funciona igual pero sin el beneficio adicional de la cara trasera.

¿Qué garantía cubre el panel y por cuánto tiempo?

ZNSHINE otorga 12 años de garantía de producto y 30 años de garantía de rendimiento lineal, con una degradación anual declarada de 0.40%.

• ZNSHINE es un fabricante Tier 1 de módulos fotovoltaicos, con más de 10 GW de capacidad de producción y presencia en más de 60 países.
• Certificaciones internacionales IEC 61215, IEC 61730, IEC 61701 e IEC 62716.
• Sistemas de gestión ISO 9001, ISO 14001 e ISO 45001.
