Kit de herramientas de crimpado solar Leader

Leader - kit de herramientas para instalación fotovoltaica

Kit de herramientas de crimpado solar para cable de 2,5 a 6 mm² con crimpadora, pelacables, cortador y llave de conectores

Todo lo que necesita el instalador para dejar un empalme MC4 seguro, en una sola maleta.

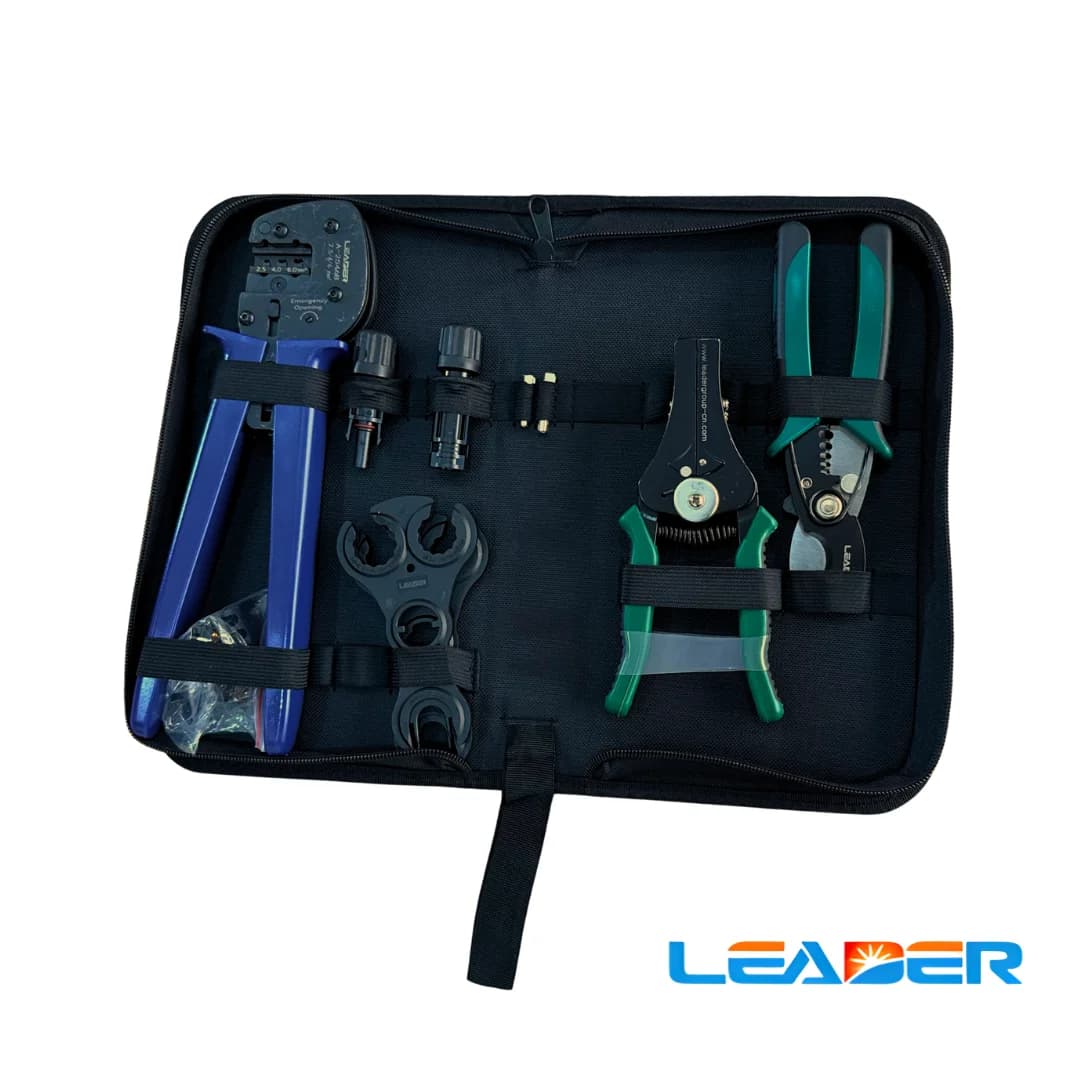

El kit SYTB006 de Leader reúne en un solo estuche las herramientas que un electricista necesita para instalar, reparar o reemplazar conectores fotovoltaicos en obra: crimpadora, pelacables, cortador de alambre y llave para conectores solares. Trabaja con cable calibre 14, 12 y 10 AWG (2,5, 4 y 6 mm²), el rango que más se usa en instalaciones residenciales y comerciales en Colombia. Incluye además un par de conectores MC4 macho y hembra para dejar la primera conexión lista o hacer pruebas en campo.

• Crimpadora para MC4 de 2,5 a 6 mm² (14 a 10 AWG)
• Incluye pelacables, cortador y llave para conectores
• Cuchilla de pelacables en acero S45C
• Mango ergonómico antideslizante
• Compatible con conectores MC4 y AMPHENOL
• Estuche de transporte incluido

2,5-6 mm²

Rango de cable soportado

10 mm

Diámetro máximo de corte

1,7 kg

Peso del kit

4 piezas

Herramientas incluidas más par de conectores

La crimpadora usa una matriz de compresión con bloqueo completo, así que la conexión queda con la misma fuerza cada vez que se cierra el mango, sin importar cuántas veces se repita el trabajo durante el día. El sistema de palanca reduce el esfuerzo de la mano, algo que se nota en instalaciones grandes donde hay que crimpar decenas de conectores.

El pelacables tiene un limitador de longitud de mordaza ajustable, para que el pelado quede parejo sin cortar los hilos de cobre del conductor. Junto con el cortador de alambre, que soporta cables de hasta 10 mm de diámetro, y la llave para apretar o soltar conectores MC4 y AMPHENOL, el kit cubre el proceso completo de terminación de cable solar sin necesidad de herramientas adicionales.

Diseño para obraUn solo estuche para todo el proceso de terminación Crimpar, pelar, cortar y ajustar el conector con las herramientas correctas evita empalmes flojos, un punto de falla frecuente en instalaciones expuestas al calor de la costa Caribe o a la humedad del Pacífico colombiano.

Qué trae el kit

• CrimpadoCrimpadora MC4 Para cable de 2,5, 4 y 6 mm² (14, 12 y 10 AWG).
• PeladoPelacables solar Cuchilla en acero S45C con limitador de longitud ajustable.
• CorteCortador de alambre Corta diámetros de hasta 10 mm.
• MontajeLlave de conectores Un par para apretar y soltar conectores MC4 y AMPHENOL.
• ConectoresPar MC4 macho y hembra Incluido para dejar la primera conexión lista.
• TransporteEstuche rígido Organiza y protege las herramientas en obra.

Especificaciones técnicas

Crimpadora y pelacables

Rango de cable	2,5 / 4 / 6 mm² (14 / 12 / 10 AWG)
Material de cuchilla (pelacables)	Acero estructural al carbono S45C
Limitador de longitud	Ajustable

Cortador y llave de conectores

Diámetro máximo de corte	10 mm
Material de la llave	Plástico moldeado por inyección de alta resistencia
Compatibilidad de la llave	Conectores MC4 y AMPHENOL

Presentación

Peso del kit	1,7 kg
Tamaño del estuche	45 x 35 x 25 cm
Conectores incluidos	1 par MC4 macho y hembra

Preguntas frecuentes

¿Con qué calibres de cable trabaja la crimpadora?

Con cable de 2,5, 4 y 6 mm², equivalentes a 14, 12 y 10 AWG, que son los calibres más usados en cableado de string en instalaciones fotovoltaicas.

¿El kit sirve para conectores distintos a MC4?

La llave incluida es compatible con conectores MC4 y AMPHENOL. La crimpadora está pensada para terminales de tipo MC4.

¿Qué tan grueso puede ser el cable que corta el cortador de alambre?

El cortador de alambre incluido en el kit corta diámetros de hasta 10 mm.

¿El pelacables daña el cobre del conductor?

No, tiene un limitador de longitud de mordaza ajustable que permite controlar con precisión la profundidad del pelado sin cortar los hilos de cobre.

¿Con qué se compran los conectores MC4 adicionales si necesito más?

El kit incluye un par de conectores MC4 macho y hembra para dejar la primera conexión o hacer pruebas; si el proyecto requiere más, se compran por separado.

¿El kit trae maletín de transporte?

Sí, todas las herramientas y los conectores vienen organizados en un estuche rígido de 45 x 35 x 25 cm.

¿Cuánto pesa el kit completo?

El kit completo, incluyendo el estuche, pesa 1,7 kg.
