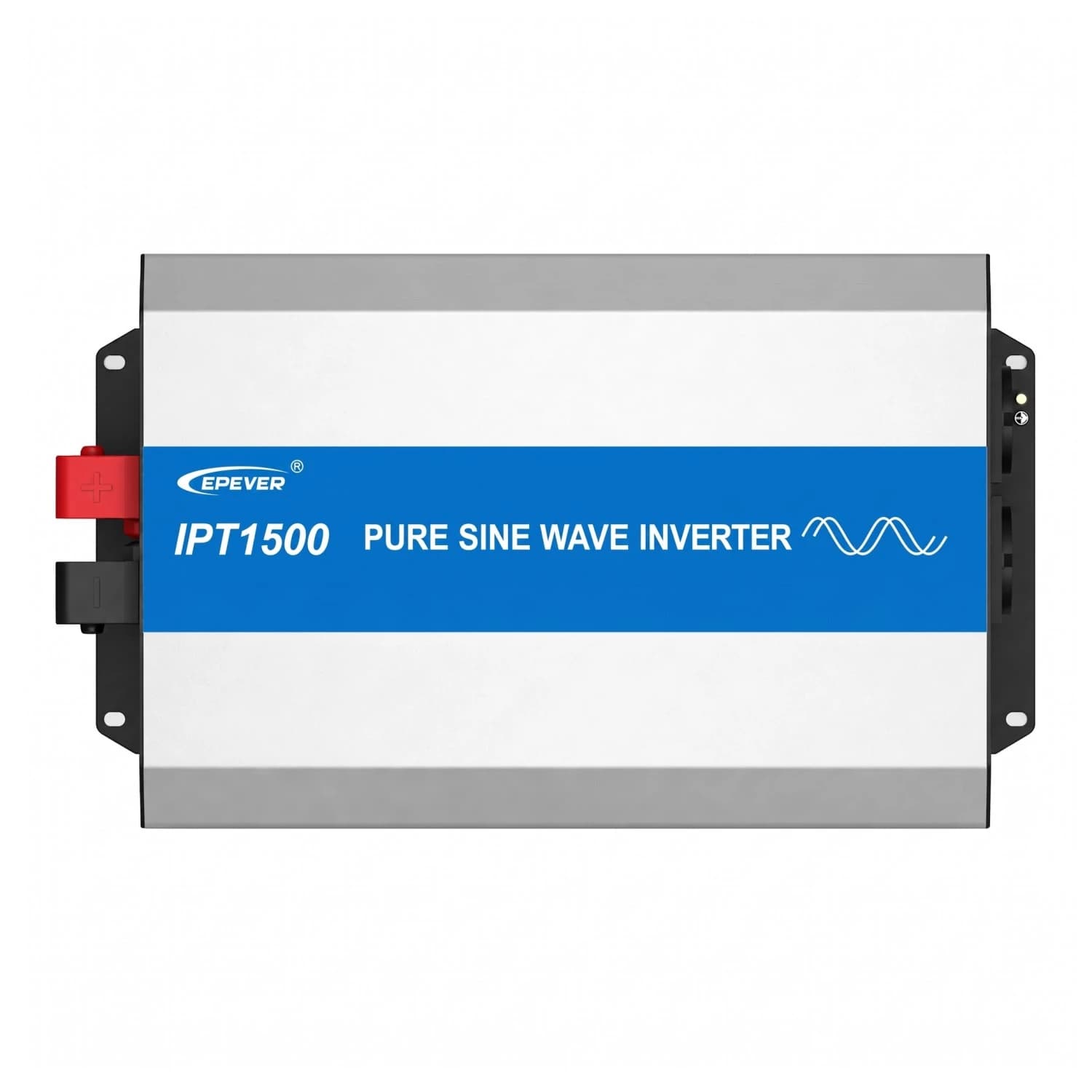

Inversor onda pura 1500W 24VDC 110VAC IPT1500 EPEVER

EPEVER - Serie IPT

Inversor de onda pura 1500W 24VDC a 110VAC con 3000W de pico durante 5 segundos

Convierte la energía de tu banco de baterías en corriente alterna limpia, sin picos ni ruido eléctrico

El IPT1500-21 es un inversor de alta frecuencia con control digital de doble bucle cerrado (voltaje-corriente), pensado para sistemas fotovoltaicos aislados y aplicaciones que exigen calidad de energía. Entrega 1500 W continuos a 24 VDC de entrada y soporta picos de hasta 3000 W durante 5 segundos, suficientes para el arranque de motores, compresores o bombas. Su aislamiento galvánico entre entrada y salida y sus protecciones integradas lo hacen apto para instalaciones residenciales, vehiculares y de respaldo donde la red no llega o falla.

• Onda senoidal pura con THD ≤ 4%
• Potencia continua 1500 W a 24 VDC
• Pico de 3000 W durante 5 segundos
• Aislamiento galvánico entrada-salida
• Puerto RS485 para monitoreo remoto
• Protecciones de sobrecarga, cortocircuito y sobretemperatura

1500 W

Potencia continua a 35°C con voltaje nominal

3000 W

Potencia pico durante 5 segundos

24 VDC

Voltaje nominal de entrada

92.5 %

Eficiencia máxima al 30% de carga

4 %

Distorsión armónica máxima (THD) con carga resistiva

Este inversor toma la corriente continua de un banco de baterías de 24 V y la convierte en 110 VAC de onda senoidal pura, la misma forma de onda que entrega la red eléctrica convencional. Esto permite conectar equipos electrónicos sensibles, motores y cargas inductivas sin el ruido ni la distorsión que producen los inversores de onda modificada. El factor de potencia de carga admisible va de 0.2 a 1, lo que le da flexibilidad para trabajar tanto con cargas resistivas simples como con equipos de arranque exigente.

El control digital de doble bucle cerrado le permite responder rápido ante variaciones de carga sin sacrificar eficiencia: entrega más de 88% de rendimiento nominal y hasta 92.5% en su punto óptimo de carga. El consumo en reposo es bajo (menos de 0.15 A), lo que reduce el gasto de la batería cuando el inversor está encendido sin carga conectada, algo relevante en sistemas aislados donde cada amperio hora cuenta.

Continuidad ante fallas de redFunciona sin depender de la red eléctrica En zonas no interconectadas y en zonas rurales de Colombia donde los cortes son frecuentes, este inversor toma la energía almacenada en baterías y la entrega como corriente alterna estable, sin esperar a que vuelva el suministro.

• SalidaOnda senoidal pura Compatible con equipos electrónicos, motores y cargas sensibles a distorsión.
• AislamientoGalvánico entrada-salida Separa eléctricamente el circuito DC del circuito AC para mayor seguridad.
• ComunicaciónPuerto RS485 Salida de 5VDC/200mA para monitoreo remoto del equipo.
• Protección de entradaBajo y sobre voltaje Corta el paso de corriente si la batería sale del rango 21.6 a 32 VDC.
• Protección de salidaSobrecarga, corto y sobretemperatura Se apaga automáticamente ante fallas para proteger el equipo y la carga.
• Control externoInterruptor remoto opcional Compatible con el switch remoto EPEVER IRS 2P3.81, con cable de 6 metros.

Especificaciones eléctricas

Parámetro	Valor
Modelo	IPT1500-21
Potencia continua	1500 W (35°C, voltaje nominal)
Potencia pico	3000 W durante 5 segundos
Corriente de irrupción al encender	menor a 100 A
Voltaje nominal de entrada	24 VDC
Rango de voltaje de entrada	21.6 a 32.0 VDC
Voltaje de salida	100VAC/110VAC (±3%); 120VAC (-7%~+3%)
Frecuencia de salida	50/60 Hz ± 0.2%
Forma de onda	Onda senoidal pura
Distorsión armónica (THD)	menor o igual a 4% con carga resistiva
Factor de potencia de carga	0.2 a 1
Eficiencia nominal	mayor a 88.0%
Eficiencia máxima	mayor a 92.5% (30% de carga)
Corriente en reposo (idle)	menor a 0.15 A
Corriente sin carga (no-load)	menor a 0.9 A
Puerto de comunicación	RS485, 5VDC/200mA

Dimensiones y ambiente

Parámetro	Valor
Terminal de entrada	M6
Dimensiones (L x An x Al)	387 x 228 x 118 mm
Tamaño de montaje	361 x 145 mm
Diámetro de orificio de montaje	6 mm
Peso neto	5.6 kg
Temperatura de operación	-20°C a +60°C
Temperatura de almacenamiento	-35°C a +70°C
Humedad relativa	hasta 95%, sin condensación
Grado de protección	IP20
Altitud máxima	menor a 5000 m (por encima de 1000 m se reduce la potencia según IEC62040)
Certificaciones	EN/IEC62109-1, UL458 (para entradas 12/24V), CSA C22.2#107.1, EN61000-6-2/4, FCC 47 CFR Part 15 Subpart A

Interruptor remoto opcional

El IPT1500-21 admite el switch remoto EPEVER IRS 2P3.81, que trae un cable de 6 metros para encender y apagar el inversor a distancia. Se conecta al conector verde 3.81-2P del equipo; al desactivar el interruptor local, el control pasa a manos del switch remoto.

2

Años

Garantía del fabricante EPEVER Cobertura por defectos de fabricación bajo uso normal, sujeta a las condiciones del importador en Colombia.

¿Qué capacidad de batería necesito para este inversor?

Depende del consumo real de tus equipos y de las horas de autonomía que busques. Como referencia general, entre más Ah tenga tu banco de baterías a 24V, más tiempo podrás sostener los 1500W continuos. Te recomendamos calcular el consumo diario en Wh y dividirlo por el voltaje del banco para dimensionar la capacidad en Ah que necesitas.

¿Puedo usar este inversor con un banco de baterías de 12V o 48V?

No. El IPT1500-21 está diseñado para trabajar con un rango de entrada de 21.6 a 32.0 VDC, es decir, exclusivamente con bancos de 24V. Conectarlo a un banco de 12V o 48V puede dañar el equipo o impedir que arranque.

¿Qué pasa si conecto una carga que supera los 1500W?

El inversor soporta picos de hasta 3000W durante 5 segundos para absorber arranques de motores o compresores. Si la carga continua supera los 1500W de forma sostenida, la protección de sobrecarga se activa y el equipo se apaga para evitar daños.

¿Necesita mantenimiento periódico?

No requiere mantenimiento programado. Se recomienda revisar periódicamente que las conexiones del terminal de entrada M6 estén ajustadas y mantener el equipo ventilado, dentro del rango de temperatura de operación de -20°C a +60°C.

¿Es compatible con el interruptor remoto de EPEVER?

Sí. El IPT1500-21 acepta el switch remoto EPEVER IRS 2P3.81, que permite encender y apagar el inversor a distancia mediante un cable de 6 metros conectado al puerto verde 3.81-2P del equipo.

¿Sirve para instalar en la costa Caribe o zonas de alta humedad?

El grado de protección es IP20, pensado para instalación en interiores o gabinetes protegidos. En la costa Caribe o el Pacífico colombiano, donde la humedad y la salinidad son altas, es recomendable ubicarlo dentro de un cuarto técnico o gabinete cerrado que lo proteja del ambiente exterior.

¿Qué diferencia tiene con un inversor de onda modificada?

La onda senoidal pura reproduce la misma forma de onda de la red eléctrica, sin la distorsión que generan los inversores de onda modificada. Esto es importante para motores, equipos electrónicos sensibles y cargas con factor de potencia variable, que funcionan mejor o directamente requieren esta forma de onda.
