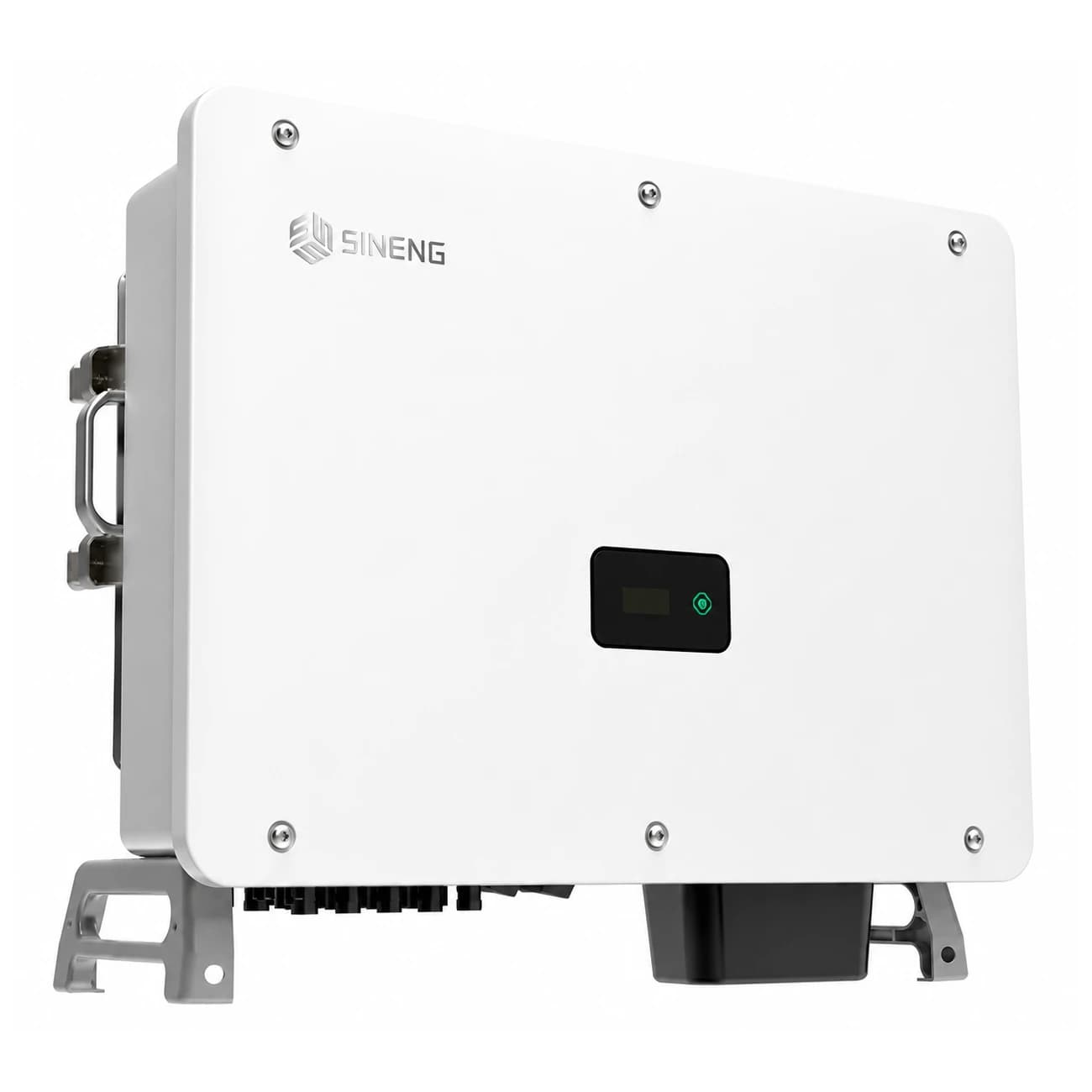

Inversor on grid trifásico 75kW SN75PT-LV Sineng

Sineng - inversores trifásicos de alta potencia

Inversor on grid trifásico 75kW con 5 MPPT que soporta hasta 112,5 kWp de potencia fotovoltaica

Para plantas comerciales e industriales que necesitan inyectar grandes bloques de energía a la red.

El SN75PT-LV es un inversor sin transformador pensado para instalaciones de gran tamaño, con 5 MPPT independientes que permiten configurar strings de distinta orientación o largo sin perder rendimiento. Su tensión de entrada fotovoltaica máxima de 800V y sus 20 entradas CC lo hacen apto para arreglos extensos con relación de sobredimensionamiento de hasta 150%. La carcasa IP66 y la clase anticorrosiva C5 permiten instalarlo a la intemperie, incluso en ambientes con salinidad como la costa Caribe o el Pacífico colombiano.

• Potencia de salida nominal de 75 kW
• 5 MPPT con corriente máxima de 64A cada uno
• Eficiencia máxima de 98,4%
• Protección IP66 y clase anticorrosiva C5
• Compatible con módulos bifaciales
• Disyuntor de falla de arco inteligente incorporado

75 kW

Potencia de salida nominal

800 V

Tensión máxima de entrada fotovoltaica

5 MPPT

Rastreadores de máxima potencia independientes

112,5 kWp

Potencia fotovoltaica máxima (STC)

98,4 %

Eficiencia máxima

Cada uno de los 5 MPPT del SN75PT-LV admite hasta 4 entradas fotovoltaicas, con corriente máxima de 64A y corriente de cortocircuito de 100A por rastreador. Esto le da al instalador libertad para repartir el arreglo en distintas orientaciones de techo o cubrir sombreados parciales sin sacrificar la producción del resto de la planta. La tensión de entrada nominal de 450V y el rango de operación MPPT de 200V a 800V facilitan el diseño de strings largos, reduciendo el calibre de cable y las pérdidas por caída de tensión en instalaciones industriales.

La detección precisa de corriente por string y el disyuntor de falla de arco inteligente reducen el riesgo de puntos calientes no detectados en arreglos de gran tamaño. El monitoreo puede hacerse en local por LED y pantalla, o en remoto por app, con comunicación RS485, WiFi, 4G o Ethernet, y con PLC como opción. La reparación nocturna PID (opcional) recupera el rendimiento de módulos afectados por degradación inducida por potencial sin necesidad de intervención manual en campo.

Diseño para plantas de gran escala20 entradas fotovoltaicas en 5 MPPT independientes Permite dividir un arreglo grande en subgrupos con distinta orientación, inclinación o largo de string, sin que un subgrupo limite el rendimiento de los demás.

• Entrada CC800 V máximo Tensión de entrada fotovoltaica máxima admitida.
• Salida CA127/220 V trifásico Tensión de red nominal 3/N/PE, compatible con la red colombiana.
• Corriente por MPPT64 A Corriente máxima de entrada en cada uno de los 5 MPPT.
• RefrigeraciónPor ventilador Modo de enfriamiento activo del equipo.
• Consumo nocturnoMenor a 3,5 W Autoconsumo del inversor cuando no hay generación.
• Peso75 kg Peso total del equipo, a considerar para el soporte de montaje.

Protecciones incorporadas

Sistemas de protección del SN75PT-LV

Protección	Disponibilidad
Protección de corriente de fuga	Sí
Protección anti-isla	Sí
Protección contra corriente inversa CC	Sí
Protección contra cortocircuito CA	Sí
Detección de corriente de string fotovoltaico	Sí
Recuperación PID	Sí (opcional)
Interruptor CC	Sí
Disyuntor de falla de arco	Sí
Protección contra sobretensión	AC III / DC II
Protección contra surtos (DPS)	DC II / AC II
Monitoreo de fuga a tierra	Sí

Especificaciones técnicas

Entrada CC

Tensión de entrada fotovoltaica máxima	800 V
Potencia fotovoltaica máxima (STC)	112,5 kWp
Tensión de entrada fotovoltaica nominal	450 V
Rango de tensión operacional MPPT	200V - 800V
Rango de tensión MPPT de potencia total	400V - 600V
Tensión de arranque CC	250 V
Número de entradas fotovoltaicas	20 (5 MPPT, 5x4)
Corriente máxima por MPPT	64A / 64A / 64A / 64A / 64A
Corriente máxima de cortocircuito por MPPT	100A / 100A / 100A / 100A

Salida CA

Potencia de salida nominal	75 kW
Potencia aparente de salida máxima	75 kVA
Corriente de salida máxima	196,8 A
Tensión de red nominal	3/N/PE 127/220 V
Rango de tensión CA	176V - 264V (según estándares locales)
Frecuencia nominal	50/60 Hz
Factor de potencia	>0,99 (0,8 en adelanto - 0,8 en atraso)
Distorsión armónica (THD)	<3%

Eficiencia y datos generales

Eficiencia máxima	98,40%
Eficiencia europea (UE)	98,00%
Modo de visualización	LED, app
Puerto de comunicación	RS485, WiFi/4G/Ethernet, PLC (opcional)
Peso	75 kg
Dimensiones (L x A x P)	1008 x 700 x 362 mm
Altitud operacional máxima	4000 m (desclasificación sobre 3000 m)
Modo de refrigeración	Por ventilador
Humedad	0-100%
Temperatura operacional	-25°C a 60°C
Nivel de protección	IP66
Topología	Sin transformador
Consumo propio nocturno	<3,5 W

5

Años

Garantía del fabricante Cobertura de 5 años sobre defectos de fabricación del inversor.

Preguntas frecuentes

¿Cuántos MPPT tiene el SN75PT-LV y cómo se reparten las entradas?

Tiene 5 MPPT independientes, cada uno con 4 entradas fotovoltaicas, para un total de 20 entradas CC. Cada MPPT admite hasta 64A de corriente máxima.

¿Se puede instalar a la intemperie en la costa Caribe o el Pacífico?

Sí, el equipo tiene protección IP66 y clase anticorrosiva C5, adecuadas para la humedad y la salinidad de esas zonas.

¿Qué tensión de red maneja el SN75PT-LV?

Trabaja en configuración trifásica 3/N/PE con tensión nominal de 127/220V, dentro de un rango operacional de 176V a 264V según los estándares locales.

¿Es compatible con módulos bifaciales?

Sí, el inversor está declarado compatible con módulos fotovoltaicos bifaciales.

¿Qué protecciones contra sobretensión incluye?

Cuenta con protección contra surtos DC II / AC II y protección contra sobretensión AC III / DC II, además de disyuntor de falla de arco inteligente e interruptor CC incorporado.

¿Cómo se monitorea el inversor?

Localmente por pantalla LED y de forma remota por app, con comunicación RS485, WiFi, 4G o Ethernet, y PLC como opción.

¿A qué altitud máxima puede operar?

Hasta 4000 metros sobre el nivel del mar, con desclasificación de potencia por encima de los 3000 metros.

¿Cuánto pesa y qué dimensiones tiene para planear el montaje?

Pesa 75 kg y sus dimensiones son 1008 x 700 x 362 mm (largo x alto x profundidad).
