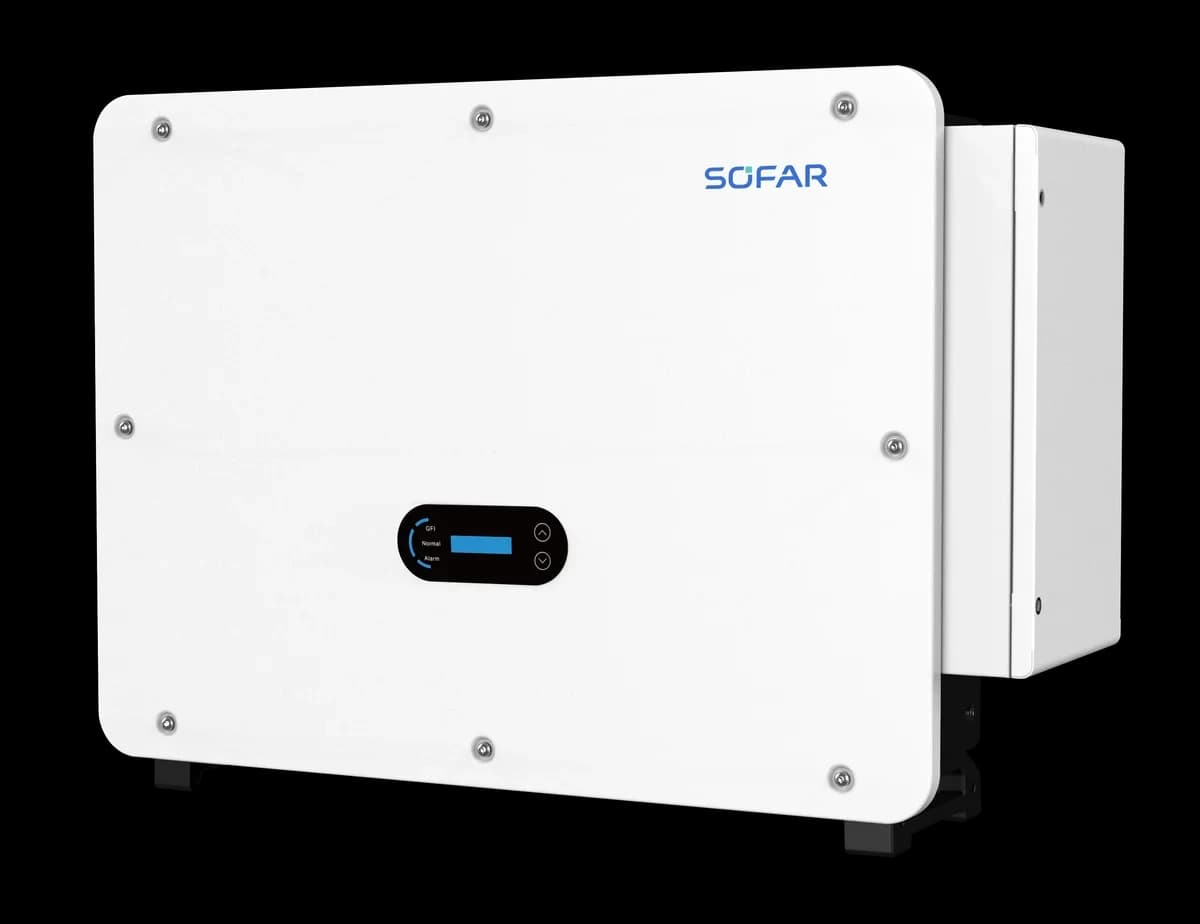

Inversor on grid trifásico 60kW 60KTLX-G4-LV SOFAR

SOFAR - línea TLX-G4-LV

Inversor on grid trifásico 60kW con 8 MPPT y eficiencia máxima de 98,5%

Inversor de conexión a red para proyectos comerciales e industriales de gran escala

El SOFAR 60KTLX-G4-LV es un inversor trifásico transformerless pensado para instalaciones fotovoltaicas de autoconsumo comercial e industrial. Con 8 MPPT independientes y sobredimensionamiento DC/AC de hasta 150%, aprovecha arreglos grandes de paneles de alta potencia sin sacrificar eficiencia. Su protección IP66 y el rango de temperatura de -30°C a 60°C lo hacen apto para instalación a la intemperie en distintas condiciones climáticas del territorio colombiano.

• 60 kW de potencia nominal, hasta 66 kW en pico
• 8 MPPT con corriente de hasta 40A por seguidor
• Eficiencia máxima de 98,5%
• Protección IP66 para instalación en exteriores
• Función AFCI y protección contra sobretensión tipo II en DC y AC
• Monitoreo por LCD, Bluetooth y app

60 kW

Potencia nominal de salida a 40°C

8 MPPT

Seguidores de máxima potencia independientes

98,5 %

Eficiencia máxima

900 V

Tensión máxima de entrada DC

IP66

Grado de protección para exteriores

Este inversor está diseñado para proyectos donde el número de paneles y la potencia instalada superan lo que maneja un equipo residencial. Sus 8 MPPT permiten organizar el arreglo fotovoltaico en varios subarreglos con orientaciones o inclinaciones distintas, algo común en cubiertas industriales con obstáculos o en instalaciones de gran superficie donde no todos los strings reciben la misma radiación.

La salida trifásica en 127/220 Vac facilita su integración en instalaciones comerciales colombianas conectadas a red trifásica, y su topología transformerless reduce peso y pérdidas frente a modelos con transformador. El sobredimensionamiento DC/AC de hasta 150% permite instalar más potencia fotovoltaica que la capacidad nominal del inversor, aprovechando mejor la inversión en los meses de menor radiación.

Protección integralAFCI, SPD tipo II y monitoreo de fallas de arreglo El equipo detecta arcos eléctricos en el cableado DC, incorpora protección contra sobretensión tipo II tanto en la entrada DC como en la salida AC, y monitorea fallas de string y de tierra en tiempo real, reduciendo el riesgo de incendio y facilitando el diagnóstico remoto en instalaciones comerciales.

• Entrada DC8 MPPT, 900V máximo Rango de operación de 180V a 800V, con 2 entradas por cada MPPT.
• Salida ACTrifásica 127/220 Vac Corriente máxima de salida de 173,3A, con potencia aparente de 66kVA.
• RefrigeraciónEnfriamiento por aire inteligente Ventilación forzada que regula la temperatura interna según la carga del inversor.
• ComunicaciónRS485, USB, WiFi y Bluetooth Monitoreo local y remoto mediante pantalla LCD y app móvil.
• Ambiente de trabajo-30°C a 60°C Con humedad relativa de 0 a 100% y altitud máxima de 4000 msnm (con derrateo sobre 3000 m).
• Consumo nocturnoMenor a 2W Autoconsumo mínimo del equipo cuando no hay generación solar.

Entrada DC

Potencia FV máxima recomendada	90.000 Wp
Tensión máxima de entrada	900 V
Tensión nominal de entrada	360 V
Tensión de arranque	200 V
Rango de tensión MPPT	180 V - 800 V
Número de MPPT	8
Entradas DC	2 por cada MPPT
Corriente máxima por MPPT	40 A
Corriente máxima de cortocircuito	50 A

Salida AC

Potencia nominal (@40°C)	60 kW
Potencia máxima (@40°C)	66 kW
Potencia aparente máxima	66 kVA
Corriente máxima de salida	173,3 A
Tensión nominal de salida	3 / N / PE, 127/220 Vac
Rango de tensión de salida	176 - 242 Vac
Frecuencia nominal	50/60 Hz
Factor de potencia	0,8 en adelanto - 0,8 en atraso
THDi	menor a 3% a potencia nominal

Protecciones y eficiencia

Eficiencia máxima	98,5%
Eficiencia europea	98%
Protección contra polaridad inversa	Sí
Protección anti-isla	Sí
Protección de corriente de fuga	Sí
Monitoreo de falla a tierra	Sí
Monitoreo de fallas de string	Sí
Interruptor DC	Sí
AFCI	Sí
Supresor de sobretensión	PV tipo II, AC tipo II

Datos generales

Rango de temperatura ambiente	-30°C a 60°C
Autoconsumo nocturno	menor a 2 W
Topología	Transformerless
Grado de protección	IP66
Humedad relativa admisible	0 a 100%
Altitud máxima de operación	4000 m (derrateo sobre 3000 m)
Refrigeración	Enfriamiento por aire inteligente
Dimensiones (An x Al x Prof)	970 x 695 x 325 mm
Peso	75 kg
Pantalla	LCD y Bluetooth + app
Comunicación	RS485, USB, WiFi

5

Años

Garantía del fabricante El SOFAR 60KTLX-G4-LV cuenta con 5 años de garantía de fábrica.

¿Qué potencia fotovoltaica se puede conectar a este inversor?

El fabricante recomienda hasta 90.000 Wp de potencia fotovoltaica, lo que equivale a un sobredimensionamiento de 150% respecto a la potencia nominal de 60 kW.

¿Cuántos strings admite cada MPPT?

Cada uno de los 8 MPPT admite 2 entradas DC, para un total de 16 strings distribuidos en los 8 seguidores independientes.

¿Se puede instalar a la intemperie?

Sí, tiene grado de protección IP66 y opera en un rango de temperatura de -30°C a 60°C, lo que permite montarlo en exteriores en distintas zonas climáticas del país.

¿Qué tipo de red eléctrica requiere?

Funciona con salida trifásica 3/N/PE en 127/220 Vac, la configuración típica de instalaciones comerciales e industriales conectadas a red trifásica en Colombia.

¿Incluye protección contra descargas atmosféricas?

Sí, incorpora supresores de sobretensión tipo II tanto en el lado DC como en el lado AC, relevante en un país con alta densidad de descargas atmosféricas.

¿A qué altitud puede operar?

Opera hasta 4000 msnm, con derrateo de potencia por encima de 3000 metros, lo que cubre instalaciones en el altiplano cundiboyacense y otras zonas altas del país.

¿Qué garantía tiene el equipo?

El fabricante otorga 5 años de garantía.

¿Cómo se monitorea el funcionamiento del inversor?

Cuenta con pantalla LCD, conectividad Bluetooth y app móvil, además de comunicación por RS485, USB y WiFi para monitoreo remoto.
