Inversor on grid trifásico 40kW 40KTLX-G4-LV SOFAR

SOFAR - serie KTLX-G4-LV

Inversor on-grid 40kW trifásico con 6 MPPT y relación DC/AC de hasta 200%

Inyección a red de baja tensión para proyectos comerciales e industriales

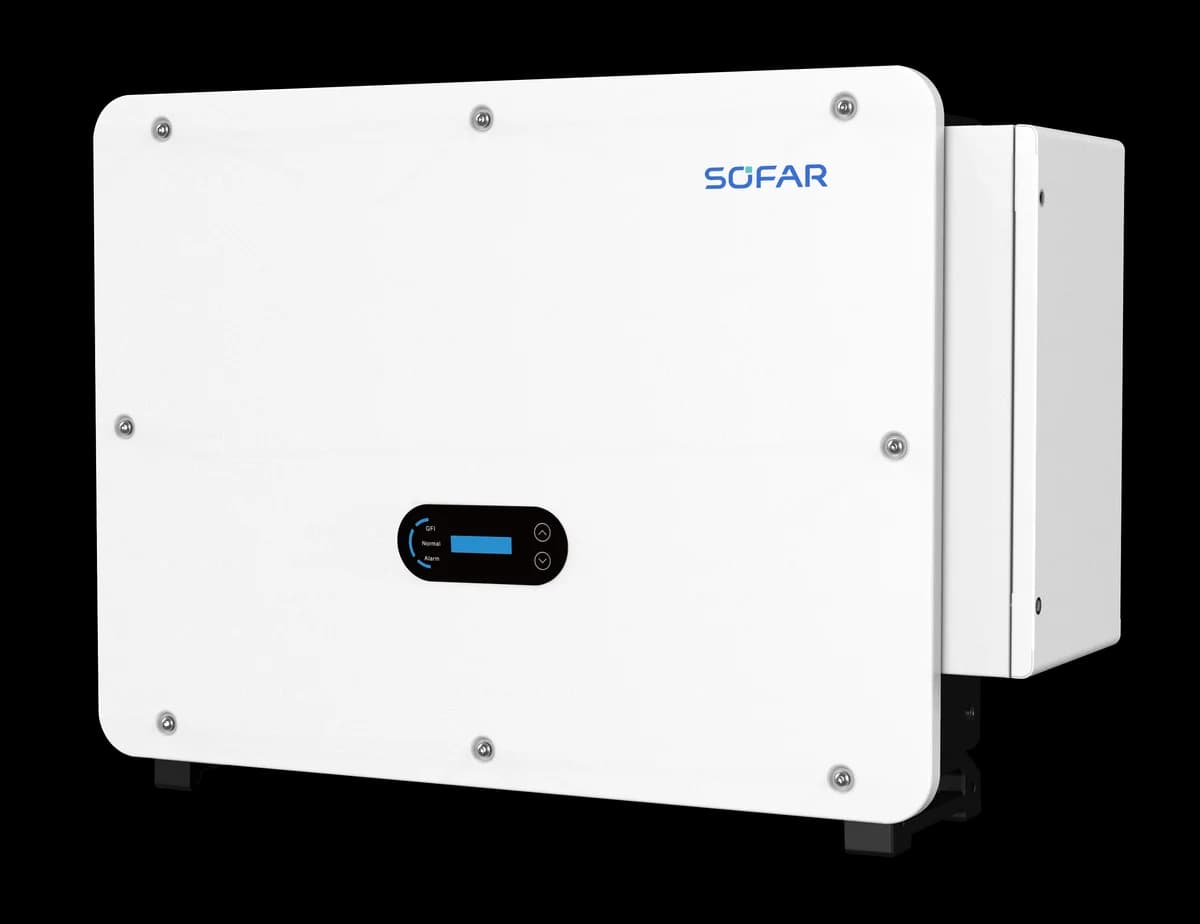

El SOFAR 40KTLX-G4-LV es un inversor trifásico string diseñado para instalaciones comerciales e industriales conectadas a la red. Con 6 seguidores MPPT y corriente de hasta 20A por entrada, aprovecha módulos de 700W o más sin recortar potencia. Su diseño sin transformador y su gabinete IP66 lo hacen apto tanto para interior como exterior, y su protección tipo II integrada en DC y AC reduce el riesgo de daño por descargas atmosféricas, algo relevante en un país con una de las mayores densidades de rayos del mundo.

• Rated output power 40kW
• 6 MPPT, hasta 200% de sobredimensionamiento DC/AC
• Corriente máxima por string de 20A
• Protección tipo II SPD en DC y AC
• Grado de protección IP66
• Función AFCI de detección de arco eléctrico

40 kW

Potencia nominal de salida a 40°C

6 MPPT

Seguidores de punto de máxima potencia

98,5 %

Eficiencia máxima

900 V

Tensión máxima de entrada DC

20 A

Corriente máxima por MPPT

Este inversor trabaja con una potencia recomendada de entrada FV de 60.000 Wp, lo que permite sobredimensionar el arreglo fotovoltaico por encima de la potencia nominal de salida y sacar más provecho al inversor en horas de baja radiación. El rango de tensión MPPT de 180V a 800V y la tensión de arranque de 200V dan margen para distintas configuraciones de string, con 2 entradas DC por cada MPPT.

La salida es trifásica de 127/220 Vac, compatible con el esquema de red usado en instalaciones comerciales e industriales en Colombia. El rango de frecuencia de 45 a 65 Hz y el factor de potencia ajustable entre 0,8 en adelanto y 0,8 en atraso le dan flexibilidad frente a las exigencias del operador de red al momento de la interconexión.

Protección integralSPD tipo II en DC y AC, más función AFCI El inversor incorpora protección contra sobretensiones tipo II tanto en el lado de corriente continua como en el de corriente alterna, además de detección de arco eléctrico (AFCI). En un país con alta incidencia de descargas atmosféricas, esta protección de fábrica reduce el riesgo de daño al equipo sin depender únicamente de la protección externa del tablero.

• Diseño compacto75 kg Más liviano que generaciones anteriores de la serie, lo que facilita el transporte e instalación en obra.
• RefrigeraciónSmart air cooling Sistema de enfriamiento por aire que ayuda a mantener el rendimiento en condiciones de alta temperatura ambiente.
• MonitoreoLCD, Bluetooth y app Configuración local por bluetooth o pantalla LCD, con comunicación remota vía RS485, USB o WiFi.
• AltitudHasta 4000 msnm Opera hasta 3000 m sin reducción de potencia, con derrateo por encima de esa altura, lo que cubre instalaciones en el altiplano colombiano.
• Monitoreo de fallasDetección de fallas de string Supervisión individual de fallas en el arreglo fotovoltaico y monitoreo de puesta a tierra.
• Humedad0 a 100% de humedad relativa Grado de protección IP66 que resiste ambientes húmedos y con polvo.

Entrada (DC)

Potencia FV máxima recomendada	60.000 Wp
Tensión máxima de entrada	900V
Tensión nominal de entrada	360V
Tensión de arranque	200V
Rango de tensión MPPT	180V - 800V
Número de MPPT	6
Entradas DC	2 por cada MPPT
Corriente máxima por MPPT	20A
Corriente máxima de cortocircuito	50A

Salida (AC)

Potencia nominal de salida (@40°C)	40kW
Potencia máxima de salida (@40°C)	44kW
Potencia aparente máxima	44kVA
Corriente máxima de salida	115,5A
Tensión nominal de salida	3/N/PE, 127/220 Vac
Rango de tensión de salida	176 - 242 Vac
Frecuencia nominal	50/60Hz
Rango de frecuencia	45Hz - 65Hz
Rango de ajuste de potencia activa	0 - 100%
THDi	menor a 3% a potencia nominal
Factor de potencia	0,8 en adelanto a 0,8 en atraso

Eficiencia y protecciones

Eficiencia máxima	98,5%
Eficiencia europea	98%
Protección contra polaridad inversa DC	Sí
Protección anti isla	Sí
Protección de corriente de fuga	Sí
Monitoreo de falla a tierra	Sí
Monitoreo de falla de string FV	Sí
Interruptor DC	Sí
AFCI	Sí
SPD	Tipo II en DC y tipo II en AC

Datos generales

Rango de temperatura ambiente	-30°C a +60°C
Autoconsumo nocturno	menor a 2W
Topología	Sin transformador
Grado de protección	IP66
Rango de humedad relativa permitida	0 a 100%
Altitud máxima de operación	4000m (con derrateo sobre 3000m)
Refrigeración	Smart air cooling
Dimensiones (An x Al x F)	970 x 695 x 325 mm
Peso	75kg
Display	LCD y bluetooth + app
Comunicación	RS485, USB, WiFi

10

Años

Respaldo de fábrica SOFAR El inversor cuenta con el respaldo de SOFAR, fabricante con presencia global en soluciones fotovoltaicas y de almacenamiento de energía, con inversores desde 1 kW hasta 350 kW.

¿Cuántos paneles solares se pueden conectar a este inversor?

Con una potencia FV máxima recomendada de 60.000 Wp, puedes conectar hasta 200% de la potencia nominal en paneles, distribuidos entre los 6 MPPT y sus 12 entradas DC en total.

¿El inversor requiere transformador para conectarse a la red trifásica?

No, es un diseño sin transformador (transformerless), lo que reduce peso y pérdidas de conversión frente a un inversor con transformador de la misma potencia.

¿Sirve para instalación a la intemperie?

Sí, tiene grado de protección IP66, lo que le permite operar en exteriores expuesto a polvo y agua, incluyendo ambientes húmedos.

¿Qué protección tiene contra descargas atmosféricas?

Incluye protección contra sobretensiones (SPD) tipo II tanto en el lado DC como en el lado AC, lo que ayuda a proteger el equipo frente a la alta incidencia de rayos en Colombia.

¿A qué altitud puede instalarse sin perder potencia?

Opera sin derrateo hasta 3000 msnm y puede llegar hasta 4000 msnm con reducción de potencia, lo que cubre la mayoría de zonas del altiplano colombiano.

¿Cómo se monitorea el inversor?

Cuenta con pantalla LCD y bluetooth para configuración local, y comunicación remota vía RS485, USB o WiFi para monitoreo del sistema.

¿Qué mantenimiento requiere?

Al ser un inversor sin transformador y con refrigeración por aire inteligente, el mantenimiento se limita principalmente a la revisión periódica de conexiones y limpieza del gabinete y ventilación.
