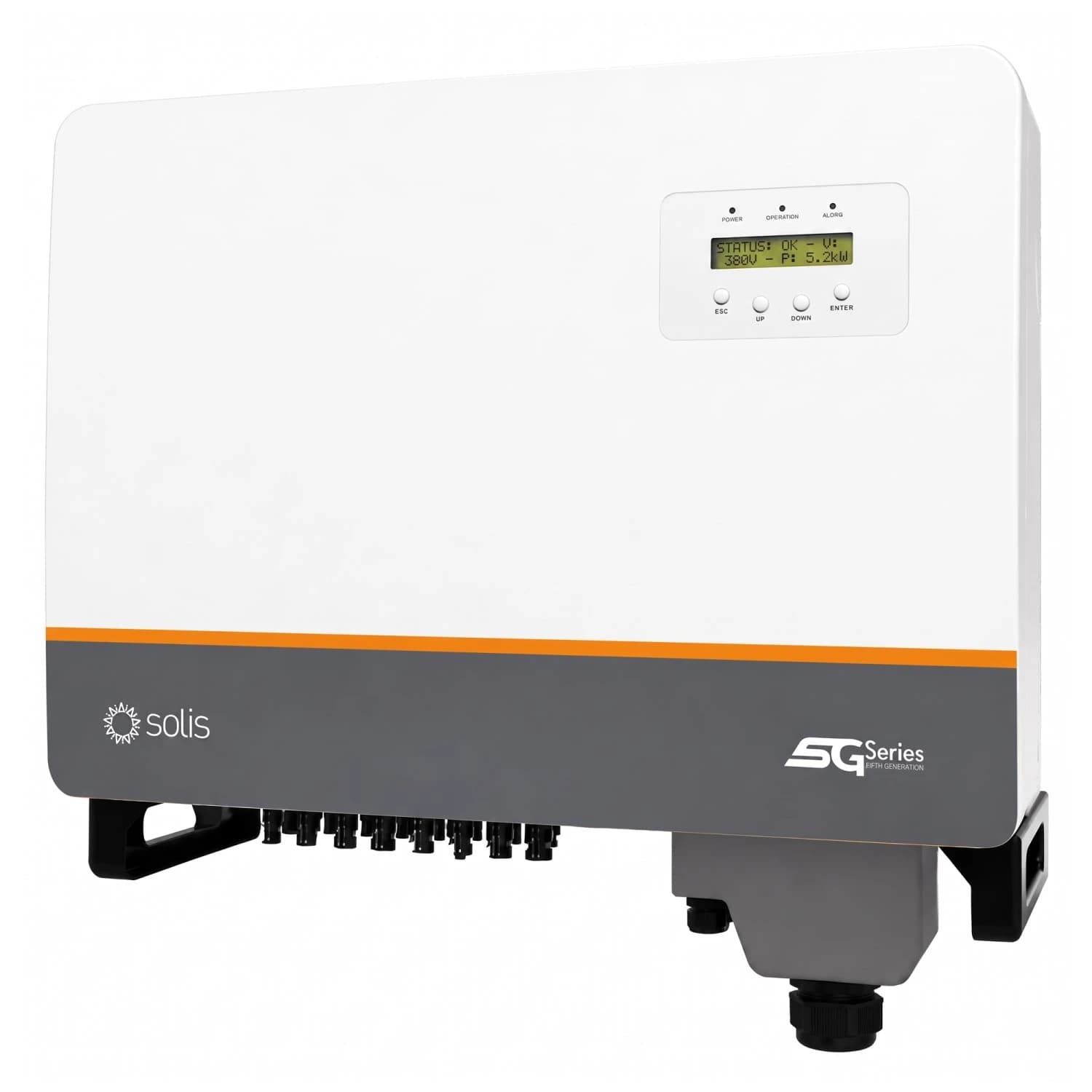

Inversor on grid trifásico 40kW 40K-HV-5G Solis

Solis - serie 5G trifásica

Inversor on grid trifásico 40kW con 4 MPPT y 98.8% de eficiencia máxima

Inyección a red para instalaciones solares comerciales e industriales a 480 V

El Solis-40K-HV-5G convierte hasta 40 kW de potencia de salida con 4 rastreadores MPPT independientes y hasta 8 cadenas de entrada, pensado para proyectos comerciales donde cada kWh capturado cuenta. Admite hasta 52 kW de potencia fotovoltaica en la entrada, un 130% de sobrecarga de CC que aprovecha paneles de mayor potencia que el inversor mismo. Su diseño sin ventilador y sin fusibles reduce el mantenimiento y el riesgo de falla en sitios de difícil acceso. Cumple UL 1741 e IEEE 1547, normas exigidas en proyectos con inyección a red certificados.

• 98.8% de eficiencia máxima
• 4 MPPT, hasta 8 cadenas de entrada
• 130% de sobrecarga de CC admitida
• THDi menor a 3%
• AFCI integrado contra fallas de arco
• Diseño sin fusibles y sin ventilador

40 kW

Potencia nominal de salida

98.8 %

Eficiencia máxima

4 MPPT

Con hasta 8 cadenas de entrada

1100 V

Voltaje máximo de entrada

480 V

Voltaje nominal de la red, 3/PE

Este inversor trabaja con un rango de voltaje MPPT de 200 a 1000 V y un voltaje de arranque de solo 180 V, lo que permite empezar a generar energía temprano en la mañana o en días nublados, cuando la radiación todavía es baja. La topología sin transformador reduce peso y pérdidas de conversión, y el gabinete con nivel de protección TYPE 4X soporta instalación a la intemperie sin gabinete adicional.

El sistema de monitoreo inteligente de cadenas con escaneo de curvas I-V detecta bajo rendimiento en una cadena específica antes de que afecte la generación total de la planta. Junto con el administrador de energía de exportación (EPM) integrado y el modo voltio-vatio, el inversor ajusta su producción para cumplir con los límites de inyección que exige el operador de red, algo relevante en proyectos comerciales donde el punto de conexión tiene restricciones de exportación.

Protección eléctricaDiseño sin fusibles con AFCI y descargador tipo II integrado Elimina los puntos de falla asociados a fusibles y suma detección de arco eléctrico en CC, una protección relevante en instalaciones expuestas a las descargas atmosféricas frecuentes en el territorio colombiano.

Atributos técnicos

• Entrada fotovoltaica52 kW recomendados Con 4 MPPT y hasta 8 cadenas, admite arreglos de mayor potencia que la nominal del inversor.
• AntirresonanciaMás de 6 MW en paralelo Compatible con múltiples unidades conectadas a un mismo transformador en plantas de gran escala.
• Baja distorsión armónicaTHDi menor a 3% Entrega una onda de corriente limpia hacia la red.
• EnfriamientoConvección natural Sin ventilador, reduce el mantenimiento y extiende la vida útil del equipo.
• ComunicaciónRS485, Wi-Fi y GPRS opcionales Monitoreo remoto del sitio comercial en tiempo real.
• Rango térmico-25 a 60°C Opera en un amplio rango de temperatura ambiente sin derateo prematuro.

Entrada (CC)

Potencia de entrada máxima recomendada	52 kW
Voltaje máximo de entrada	1100 V
Voltaje nominal	600 V
Voltaje de arranque	180 V
Rango de voltaje MPPT	200-1000 V
Corriente máxima de entrada	4x26 A
Corriente máxima de cortocircuito	4x40 A
Número de MPPT / cadenas de entrada	4 / 8

Salida (CA)

Potencia nominal de salida	40 kW
Potencia máxima de salida aparente	40 kVA
Voltaje nominal de la red	3/PE, 480 V
Frecuencia nominal	60 Hz
Corriente nominal de salida	48.1 A
Corriente máxima de salida	53.0 A
Factor de potencia	>0.99 (0.8 en adelanto a 0.8 en retraso)
THDi	<3%

Protecciones

Polaridad inversa CC	Sí
Cortocircuito	Sí
Sobrecorriente de salida	Sí
Monitoreo de fallas a tierra	Sí
Sobretensiones	Tipo II CC / Tipo II CA
Detección anti-isla	Sí
AFCI integrado	Sí
Interruptor de CC integrado	Sí

Datos generales

Dimensiones (largo x ancho x alto)	647 x 629 x 252 mm
Peso	45 kg
Topología	Sin transformador
Consumo propio (noche)	<1 W
Rango de temperatura de funcionamiento	-25 a +60°C
Humedad relativa	0-100%
Nivel de protección	TYPE 4X
Altitud máxima de funcionamiento	4000 m
Conformidad	UL 1741, IEEE 1547, UL 1699B, UL 1998, FCC, UL 1741SA
Conexión de CC	Conector MC4
Conexión de CA	Terminal OT
Comunicación	RS485, Wi-Fi y GPRS opcionales

5

Años

Garantía del fabricante Cinco años de garantía Solis sobre el inversor, respaldados por una topología sin transformador y sin ventilador que reduce puntos de desgaste mecánico.

¿El Solis-40K-HV-5G exige transformador elevador para conectarse a la red?

No, su voltaje nominal de red es 480 V trifásico (3/PE), por lo que se conecta directo a redes de media tensión de baja diseñadas para ese nivel, sin transformador adicional en la mayoría de instalaciones comerciales colombianas.

¿Cuántos paneles admite este inversor?

Con 52 kW de potencia de entrada máxima recomendada y 4 MPPT (hasta 8 cadenas), el número de paneles depende de la potencia unitaria de cada módulo; lo relevante es no superar los 52 kW totales ni el voltaje máximo de entrada de 1100 V.

¿Se puede instalar a la intemperie?

Sí, su nivel de protección TYPE 4X y el enfriamiento por convección natural sin ventilador permiten instalación exterior sin gabinete adicional.

¿Qué pasa si el arreglo fotovoltaico supera la potencia nominal del inversor?

El equipo admite hasta 130% de sobrecarga de CC, es decir, hasta 52 kW de entrada para 40 kW de salida nominal, lo que permite sobredimensionar el arreglo fotovoltaico sin dañar el inversor.

¿Puede conectarse varios inversores a un mismo transformador?

Sí, su diseño antirresonancia es compatible con más de 6 MW en paralelo sobre un mismo transformador, lo que lo hace apto para plantas comerciales de mayor escala.

¿Qué protección tiene contra descargas atmosféricas?

Incluye descargador de sobretensiones tipo II tanto en el lado de CC como en el de CA, relevante en un país con alta densidad de rayos como Colombia.

¿Requiere mantenimiento frecuente?

Su enfriamiento por convección natural sin ventilador y su diseño sin fusibles reducen los puntos de desgaste y las revisiones periódicas frente a inversores con ventilación forzada.

¿Cómo se monitorea el desempeño del inversor?

Cuenta con monitoreo inteligente de cadenas y escaneo de curvas I-V, además de comunicación RS485 con Wi-Fi y GPRS opcionales para seguimiento remoto del sitio comercial.
