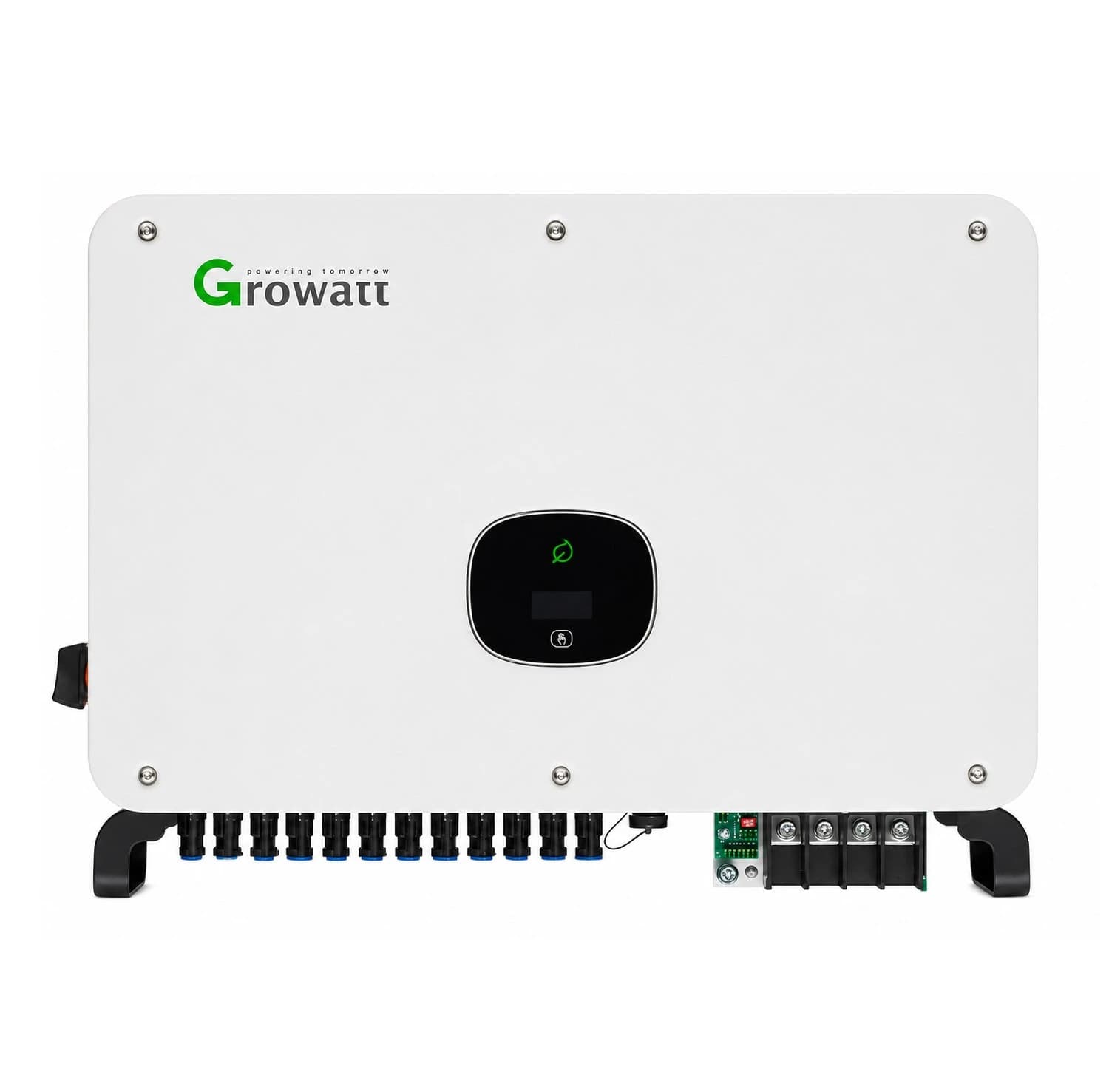

Inversor on grid trifásico 36kW MAC-36KTL3-XL2 3 MPPT Growatt

Growatt - serie MAC comercial e industrial

Inversor on-grid trifásico 36 kW con 3 MPPT y eficiencia hasta 98,8%

Para proyectos comerciales e industriales que necesitan alta potencia y monitoreo remoto confiable.

El Growatt MAC 36KTL3-XL es un inversor de conexión a red diseñado para sistemas fotovoltaicos de mediana y gran escala. Su arquitectura sin transformador entrega alta eficiencia y bajo consumo en espera, mientras que sus 3 MPPT independientes permiten conectar arreglos distintos u orientaciones separadas sin perder producción. Incluye protecciones integrales en DC y AC, pantalla OLED con botón táctil y varias opciones de comunicación remota para supervisión desde plataforma Growatt.

• Potencia nominal de 36 kW trifásica
• 3 MPPT independientes, 4 cadenas cada uno
• Eficiencia máxima del 98,8%
• Grado de protección IP65
• SPD tipo II en DC y AC
• AFCI, detección de arco eléctrico

36 kW

Potencia nominal de salida CA

3

MPPT independientes

98.8 %

Eficiencia máxima

800 VDC

Voltaje máximo de entrada FV

IP65

Grado de protección

Un proyecto comercial o industrial que reparte su generación en varias orientaciones de techo, o que combina módulos con distinto sombreamiento a lo largo del día, necesita más de un seguidor de máxima potencia para no perder producción en el conjunto. Los 3 MPPT del MAC 36KTL3-XL, con 4 cadenas cada uno, permiten conectar arreglos independientes y que cada bloque trabaje en su propio punto óptimo, sin que la sombra o el ángulo de un sector afecte el rendimiento de los demás.

La topología sin transformador reduce pérdidas internas y sube la eficiencia máxima hasta 98,8%, con 98,2% de eficiencia europea y 99,9% de eficiencia de seguimiento del punto de máxima potencia. El equipo trabaja en un rango amplio de voltaje de entrada (200-800 VDC) y admite hasta 800 VDC de máxima entrada fotovoltaica, lo que da margen para diseñar strings largos sin exceder el límite del inversor.

Protección integralSPD tipo II en DC y AC, más AFCI de serie El inversor incorpora protección contra sobretensión clase II tanto en la entrada fotovoltaica como en la salida de red, monitoreo de falla a tierra, protección anti-isla y detección de arco eléctrico (AFCI). En una zona con densidad alta de descargas atmosféricas como buena parte del territorio colombiano, esta protección de fábrica reduce el riesgo de daño por rayo sin necesidad de instalar un supresor externo adicional en el tablero del inversor.

• Entrada fotovoltaica3 MPPT, 4 cadenas cada uno Gestiona arreglos con orientaciones distintas o sombreamiento parcial sin que un bloque afecte al resto.
• Eficiencia98,8% máxima Topología sin transformador que reduce pérdidas y mejora el retorno de la instalación.
• Protección DC/ACSPD tipo II en ambos lados Protección contra sobretensión integrada, relevante en zonas con alta actividad de rayos.
• Interfaz localPantalla OLED y botón táctil Configuración y diagnóstico directo en el equipo, sin depender solo del monitoreo remoto.
• ComunicaciónRS485, USB, WiFi, GPRS, LAN Supervisión remota mediante la plataforma Growatt, con opciones según la conectividad del sitio.
• Resistencia ambientalIP65, hasta 4000 m de altitud Opera a la intemperie y admite instalación en zonas de montaña sin perder desempeño.

Datos de entrada y salida

Entrada CD (fotovoltaica)

Rango de voltaje MPPT	200-800 VDC
Rango óptimo de potencia MPPT	360-650 VDC
Voltaje máximo de entrada FV	800 VDC
Número de MPPT	3 independientes
Cadenas por MPPT	4 / 4 / 4
Corriente máxima por MPPT	54 A
Corriente de cortocircuito por MPPT	67,5 A

Salida CA (red)

Potencia nominal AC	36 kW
Potencia aparente máxima	36 kVA @ 220 VAC
Voltaje nominal de salida	127/220 VAC
Tipo de conexión AC	3L + N + PE
Frecuencia de red	60 Hz (58,5-61,2 Hz)
Corriente nominal de salida	94,5 A
Factor de potencia	>0,99 (ajustable +0,8 a -0,8)

Eficiencia y protecciones

Eficiencia

Eficiencia máxima	98,8%
Eficiencia europea	98,2%
Eficiencia de MPPT	99,9%

Dispositivos de protección

Protección contra polaridad inversa CD	Sí
Interruptor CD	Sí
Protección contra sobretensión CA/CD	Clase II / Clase II
Monitoreo de falla a tierra	Sí
Protección de corto circuito CA	Sí
Monitoreo de red	Sí
Protección anti-isla	Sí
Monitoreo de corriente residual	Sí
AFCI	Sí

Información general

Datos físicos y ambientales

Dimensiones	680 x 508 x 281 mm
Peso	75 kg
Rango de temperatura de operación	-25°C a +60°C (derating >45°C)
Topología	Sin transformador
Enfriamiento	Convección natural
Grado de protección	IP65
Humedad relativa	0-100%
Altitud máxima	4000 m
Consumo nocturno	<1 W
Pantalla	OLED + LED de estado + botón táctil
Comunicación	RS485 / USB / WiFi (opc.) / GPRS (opc.) / LAN (opc.)

10

Años

Garantía del fabricante Growatt respalda el MAC 36KTL3-XL con 10 años de garantía estándar. Consulta con Solartex las condiciones de extensión disponibles para tu proyecto.

¿Qué tamaño de arreglo fotovoltaico soporta este inversor?

Admite hasta 800 VDC de entrada máxima, con un rango óptimo de operación entre 360 y 650 VDC por MPPT. El dimensionamiento exacto del arreglo depende de la cantidad de módulos por cadena y su voltaje en circuito abierto según la temperatura mínima del sitio.

¿Se puede conectar a red de 220 VAC trifásica en Colombia?

Sí, el inversor trabaja con conexión 3L+N+PE a 127/220 VAC, compatible con instalaciones trifásicas industriales y comerciales del país.

¿Necesita protección contra sobretensión adicional en el tablero?

El equipo trae SPD tipo II integrado tanto en la entrada DC como en la salida AC. Aun así, en zonas con alta incidencia de rayos conviene revisar la protección general del tablero eléctrico según el diseño de la instalación.

¿Cómo se monitorea el inversor de forma remota?

Cuenta con comunicación RS485 y USB de serie, más opciones de WiFi, GPRS y LAN para supervisión a través de la plataforma Growatt. La disponibilidad de cada opción depende de la conectividad del sitio de instalación.

¿Puede instalarse a la intemperie?

Sí, tiene grado de protección IP65 y enfriamiento por convección natural, sin ventiladores. Opera en un rango de temperatura de -25°C a +60°C, con reducción de potencia (derating) por encima de 45°C.

¿Funciona a gran altitud?

Sí, está certificado para operar hasta 4000 metros sobre el nivel del mar, lo que cubre instalaciones en el altiplano y zonas de montaña de Colombia.

¿Qué garantía tiene el equipo?

Growatt ofrece 10 años de garantía estándar para este modelo, con posibilidad de extensión según el mercado y el proyecto.
