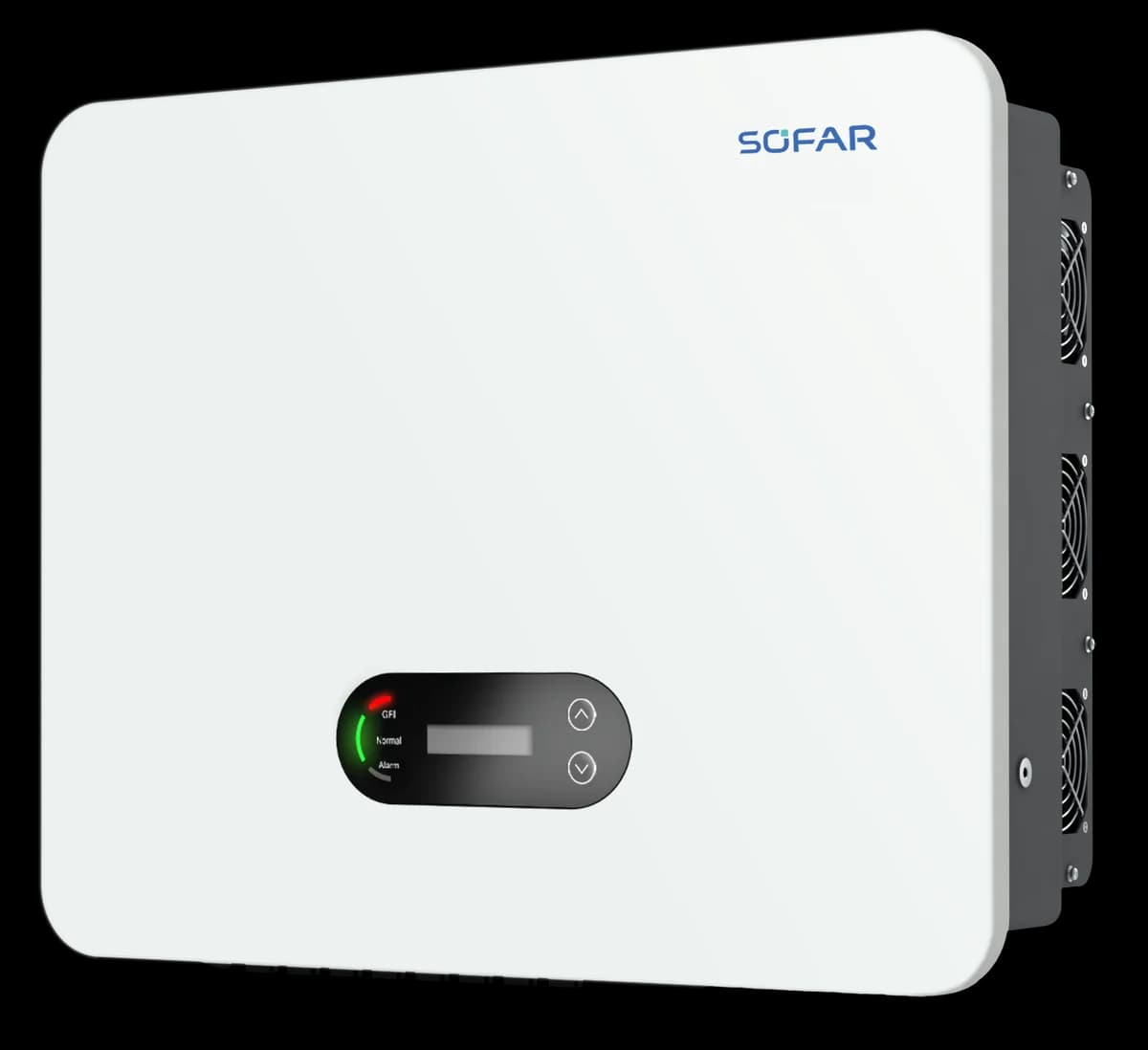

Inversor on grid trifásico 25kW 25KTLX-G3-LV SOFAR

SOFAR - línea KTLX-G3-LV

Inversor on-grid 25kW con 4 MPPT y sobrecarga de CA prolongada al 110%

Interconexión trifásica para proyectos residenciales, comerciales e industriales de mediana escala

El SOFAR 25KTLX-G3-LV es un inversor de string trifásico pensado para instalaciones fotovoltaicas conectadas a la red, con 4 seguidores MPPT que aprovechan módulos de más de 600 W. Su rango de tensión MPPT (180-800V) y su bajo voltaje de arranque (200V) le permiten operar en horarios de baja radiación, mientras el gabinete IP65 lo hace apto para instalación a la intemperie. Incluye protección tipo II contra sobretensiones tanto en el lado DC como en el AC, un punto relevante en Colombia por la alta densidad de descargas atmosféricas del país.

• Potencia nominal 25.000 W
• 4 MPPT, compatible con módulos de 600W+
• Sobrecarga de CA prolongada del 110%
• Protección tipo II en DC y AC
• Grado de protección IP65
• Monitoreo por RS485, WiFi y USB

25000 W

Potencia nominal de salida

4 MPPT

Seguidores de máxima potencia independientes

800 V

Tensión máxima de operación MPPT

98,4 %

Eficiencia máxima

65,7 A

Corriente máxima de salida

Este inversor está diseñado para instalaciones trifásicas de 127/220 Vac que necesitan escalar potencia sin perder flexibilidad en el diseño del arreglo fotovoltaico. Con 4 entradas MPPT y 2 entradas DC por cada una, permite distribuir strings orientados a distintas fachadas o inclinaciones, algo común en techos industriales o comerciales con geometrías irregulares. La corriente máxima MPPT de 40A por entrada y la corriente de cortocircuito de 50A dan margen para trabajar con módulos de alta potencia sin forzar los límites del equipo.

La eficiencia máxima de 98,4% y la eficiencia europea de 97,9% reducen las pérdidas de conversión en el punto donde más se nota: en la energía que efectivamente llega a la red. El rango de temperatura ambiente de -25°C a 60°C y la refrigeración por aire inteligente permiten que el equipo opere sin derateo severo tanto en climas fríos de altiplano como en el calor de la costa Caribe, siempre que se respete la ventilación indicada por el fabricante.

Sobrecarga de CA110% de potencia prolongada El 25KTLX-G3-LV puede entregar hasta 25.000 W de salida nominal manteniendo un margen de sobrecarga sostenida, lo que da holgura frente a picos de generación en horas de máxima radiación sin necesidad de sobredimensionar el inversor.

• Entradas MPPT4 seguidores independientes Cada uno admite 2 strings DC, útil para techos con distintas orientaciones.
• Protección contra sobretensiónSPD tipo II en DC y AC Protege el equipo frente a descargas atmosféricas, frecuentes en buena parte del territorio colombiano.
• Grado de protecciónIP65 Apto para instalación a la intemperie, incluso en zonas de humedad y salinidad como el Pacífico colombiano.
• MonitoreoRS485, WiFi y USB Permite supervisión local o remota del sistema.
• Rango de voltaje de red176 a 242 Vac Compatible con la variabilidad típica de redes trifásicas 127/220V.
• Altitud de operaciónHasta 4.000 msnm Funciona sin restricción adicional en instalaciones de altiplano como Bogotá, a 2.600 m.

Especificaciones de entrada y salida

Entrada DC

Potencia máxima PV recomendada	37.500 Wp
Tensión máxima de entrada	1.100 V
Tensión nominal de entrada	370 V
Tensión de arranque	200 V
Rango de tensión MPPT	180 - 800 V
Número de seguidores MPPT	4
Número de entradas DC	8 (2 por cada MPPT)
Corriente máxima MPPT	4 x 40 A
Corriente máxima de cortocircuito	4 x 50 A

Salida AC

Potencia nominal (@40°C)	25.000 W
Potencia máxima (@40°C)	25.000 W
Potencia aparente máxima	25.000 VA
Corriente máxima de salida	65,7 A
Tensión nominal de salida	3 / N / PE, 127/220 Vac
Rango de tensión de salida	176 - 242 Vac
Frecuencia nominal	50/60 Hz
Rango de frecuencia	45 - 55 Hz / 55 - 65 Hz
THDi	menor a 3% (a potencia nominal)
Factor de potencia	0,8 en adelanto a 0,8 en atraso

Protecciones y datos generales

Protecciones

Protección contra polaridad inversa DC	Sí
Protección anti-isla	Sí
Protección contra corriente de fuga	Sí
Monitoreo de falla a tierra	Sí
Monitoreo de falla en strings PV	Sí
Interruptor DC	Sí
SPD	PV: tipo II, AC: tipo II

Datos generales

Rango de temperatura ambiente	-25°C a +60°C
Autoconsumo nocturno	menor a 3 W
Topología	Sin transformador
Grado de protección	IP65
Humedad relativa admisible	0 a 100%
Altitud máxima de operación	4.000 m
Refrigeración	Aire inteligente
Dimensiones (An x Al x Prof)	585 x 480 x 220 mm
Peso	37 kg
Pantalla	LCD y Bluetooth + app
Comunicación	RS485/WiFi/USB

5

Años

Garantía del fabricante El inversor SOFAR 25KTLX-G3-LV cuenta con garantía de fábrica, con opción de extensión según las condiciones del fabricante.

¿Cuántos paneles solares puedo conectar al SOFAR 25KTLX-G3-LV?

Depende de la potencia de cada módulo y de la configuración de strings. Con un límite de entrada recomendado de 37.500 Wp y 4 MPPT con 2 entradas cada uno, se pueden distribuir hasta 8 strings, ajustando la cantidad de paneles por string según la tensión MPPT (180-800V) y la corriente máxima de 40A por entrada.

¿Este inversor sirve para instalaciones monofásicas?

No. El SOFAR 25KTLX-G3-LV es un inversor trifásico con salida 3/N/PE a 127/220 Vac, diseñado para conectarse a redes trifásicas.

¿Necesita transformador externo para operar?

No. Es un inversor de topología sin transformador (transformerless), lo que reduce peso y mejora la eficiencia de conversión.

¿Puede instalarse a la intemperie sin gabinete adicional?

Sí. Su grado de protección IP65 le permite operar expuesto a lluvia y polvo sin necesidad de un cerramiento adicional.

¿Qué protección tiene frente a descargas atmosféricas?

Incluye supresores de sobretensión (SPD) tipo II tanto en el lado DC como en el AC, lo que reduce el riesgo de daño ante rayos, un factor relevante en la mayor parte del territorio colombiano.

¿Qué opciones de monitoreo tiene?

Se puede supervisar de forma local mediante la pantalla LCD y Bluetooth con la app, o de forma remota a través de RS485, WiFi o USB.

¿A qué altitud máxima puede operar sin derateo?

Puede operar hasta 4.000 msnm, lo que cubre sin restricción zonas de altiplano en Colombia como Bogotá, a 2.600 m.

• SOFAR es una marca líder mundial en soluciones de energía solar fotovoltaica y almacenamiento de energía.
• Fabrica inversores desde 1 kW hasta 350 kW para aplicaciones residenciales, comerciales e industriales.
• Sus equipos cuentan con certificaciones internacionales y monitoreo compatible con múltiples protocolos de comunicación.
