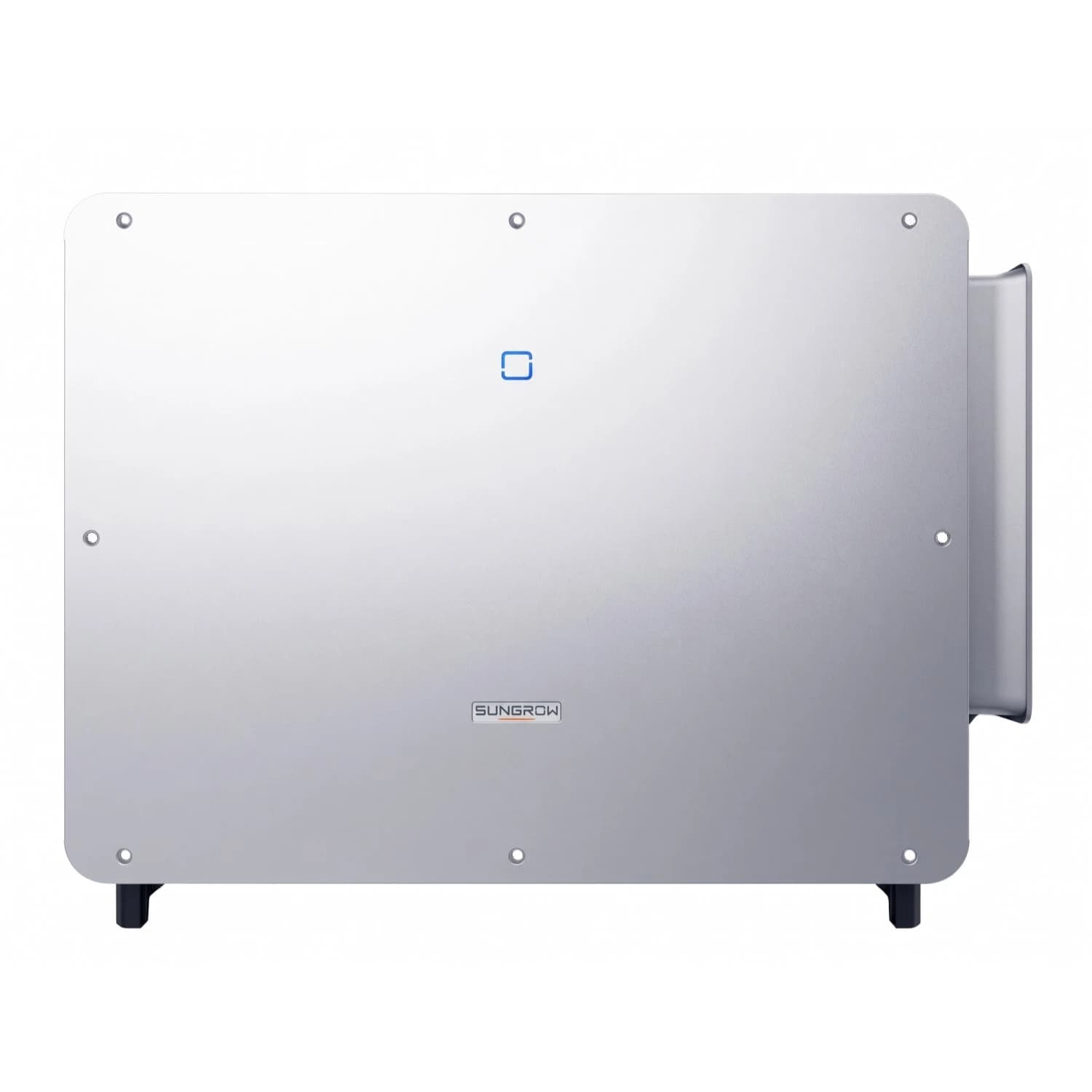

Inversor on grid trifásico 250kW SG250HX-20 Sungrow

Sungrow - línea HX

Inversor on grid trifásico 250kW con 6 MPPT y eficiencia máxima de 99,02%

Inversor string para plantas solares comerciales e industriales conectadas a la red

El SG250HX-20 es un inversor string trifásico de 250 kW pensado para sistemas fotovoltaicos de 1.500 Vcc. Trae 6 MPPT independientes con hasta 4 entradas cada uno, lo que permite ajustar el diseño del arreglo a distintas relaciones CC/CA sin perder rendimiento. Su grado de protección IP66 y la protección anticorrosión C5 lo hacen apto para instalarse a la intemperie, incluso en ambientes agresivos. Incluye funciones de soporte a la red que le permiten operar en condiciones de red débil y responder rápido ante variaciones de potencia reactiva.

• Potencia de salida nominal de 250 kW a 40°C
• 6 MPPT independientes, 65 A por MPPT
• Eficiencia máxima de 99,02%
• Grado de protección IP66, anticorrosión C5
• Operación en red débil, SCR ≥ 1,16
• Tensión máxima de entrada FV de 1.500 Vcc

250 kW

Potencia de salida nominal a 40°C

6

Entradas MPPT independientes

99,02 %

Eficiencia máxima

1.500 Vcc

Tensión máxima de entrada FV

IP66

Grado de protección

Este inversor está diseñado para plantas solares comerciales e industriales que necesitan un equipo robusto y de alta capacidad. Con 6 MPPT y hasta 24 entradas totales, se adapta a distintas configuraciones de string, lo que facilita el diseño de arreglos con módulos de distintas orientaciones o series desiguales. La chave CC inteligente interrumpe automáticamente el circuito ante una falla, y el monitoreo de aislamiento CC y CA funciona las 24 horas, lo que reduce el riesgo de daños en el arreglo y facilita el diagnóstico remoto.

El rango de temperatura ambiente operacional va de -30°C a 60°C, lo que cubre desde instalaciones en el altiplano bogotano, con temperaturas bajas y radiación UV intensa, hasta plantas en zonas cálidas del país. La protección IP66 y el tratamiento anticorrosión C5 resultan especialmente relevantes en instalaciones cercanas a la costa Caribe o al Pacífico colombiano, donde la humedad y la salinidad ambiental exigen mayor resistencia del gabinete.

Soporte a la redOpera con SCR ≥ 1,16 en redes eléctricas débiles El inversor mantiene su funcionamiento estable incluso en puntos de conexión con baja capacidad de cortocircuito, algo común en zonas rurales o alejadas de subestaciones grandes en Colombia. Su tiempo de respuesta de potencia reactiva es de 20 ms.

• Entradas6 MPPT, 4 conectores c/u Hasta 24 entradas FV totales para adaptar el diseño del arreglo.
• Corriente por MPPT65 A Corriente de operación máxima por cada entrada MPPT.
• ComunicaciónRS485, Bluetooth + app Monitoreo local y remoto del inversor.
• RefrigeraciónVentilador inteligente Resfriamiento de aire forzado con protección antipolvo IP68.
• Protección contra surtosTipo II CC/CA DPS integrado en el lado CC y CA (opcional).
• Chave CC/CAInterrupción automática de falla Aísla el circuito ante una detección de falla.

Entrada (CC)

Máxima tensión de entrada FV	1.500 V
Mínima tensión de entrada FV/tensión de partida	500 V/550 V
Tensión nominal de entrada FV	1.080 V
Intervalo de tensión MPPT	880 V - 1.380 V
N° de entradas MPPT independientes	6
Máximo de conectores de entrada por MPPT	4
Corriente de operación por MPPT	6 x 65 A
Corriente máxima de cortocircuito por MPPT	6 x 100 A

Salida (CA)

Potencia de salida nominal	250 kW @40°C
Corriente de salida CA nominal	180,5 A
Potencia máxima aparente	275 kVA @35°C / 250 kVA @40°C
Corriente máxima de salida CA	198,5 A
Tensión CA nominal	3/PE, 800 V
Intervalo de tensión CA	640 V - 920 V
Frecuencia nominal/intervalo	60 Hz/55 Hz - 65 Hz
THD	<1% (condición nominal)
Inyección de corriente CC	<0,5% In
Factor de potencia	>0,99/0,8 adelantado - 0,8 atrasado
Fases de alimentación/conexión CA	3/3

Eficiencia y protecciones

Eficiencia máxima/europea	99,02%/98,8%
Protección contra conexión CC reversa	Sí
Protección contra cortocircuito CA	Sí
Protección contra corriente de fuga	Sí
Monitoreo de red	Sí
Monitoreo de falla de puesta a tierra	Sí
Chave CC/chave CA	Sí/No
Monitoreo de corriente de las series FV	Sí
Función Q nocturna	Sí
Función antiPID y recuperación de PID	Opcional
Protección contra surto	Tipo II CC/Tipo II CA

Datos generales

Dimensiones (L x A x P)	1.148 mm x 779 mm x 371 mm
Peso	≤106 kg
Método de aislamiento	Sin transformador
Grado de protección	IP66
Consumo de energía nocturno	<6 W
Temperatura ambiente operacional	-30°C a 60°C
Humedad relativa permitida	0% - 100%
Método de enfriamiento	Resfriamiento de aire forzado inteligente
Altitud máxima de operación	5.000 m (reducción a más de 4.000 m)
Visor	LED, Bluetooth + aplicativo
Comunicación	RS485
Tipo de conexión CC	Evo2
Tipo de conexión CA	Compatible con terminal OT/DT (máx. 400 mm²)
Conformidad	IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, NBR16149, NBR16150, ABNT NBR IEC62216
Soporte a la red	Función nocturna Q, LVRT, HVRT, control de potencia activa y reactiva, control de tasa de aumento de potencia, control Q-U, control P-f

5.000

Metros de altitud máxima de operación

Diseñado para operar en altitud Este inversor opera hasta a 5.000 metros sobre el nivel del mar, con reducción de potencia por encima de 4.000 m, lo que lo hace apto para proyectos en el altiplano andino colombiano.

¿Cuántos paneles solares puedo conectar a este inversor?

Depende de la potencia y la configuración de los módulos. El inversor tiene 6 MPPT independientes con hasta 4 entradas cada uno (24 entradas en total), y admite una tensión de entrada FV de hasta 1.500 Vcc, con un rango MPPT de 880 V a 1.380 V. El dimensionamiento exacto del arreglo debe calcularse según la potencia y tensión de cada módulo.

¿Este inversor requiere transformador?

No, el SG250HX-20 trabaja sin transformador, lo que reduce peso y mejora la eficiencia de conversión.

¿Se puede instalar a la intemperie?

Sí, cuenta con grado de protección IP66 y tratamiento anticorrosión C5, lo que le permite operar a la intemperie incluso en ambientes con humedad y salinidad altas, como la costa Caribe o el Pacífico colombiano.

¿Funciona en zonas con red eléctrica débil o inestable?

Sí, el inversor puede operar en condiciones de red con relación de cortocircuito (SCR) igual o mayor a 1,16, lo que lo hace apto para puntos de conexión alejados de subestaciones de gran capacidad.

¿Qué tipo de monitoreo y comunicación ofrece?

Incluye visor LED, Bluetooth con aplicativo y comunicación RS485, además de monitoreo de aislamiento CC y CA en tiempo real y monitoreo de corriente por cada serie fotovoltaica.

¿Trae protección contra descargas atmosféricas?

Sí, incluye protección contra surto tipo II tanto en el lado CC como en el CA (esta última es opcional según configuración), un punto relevante considerando la alta densidad de rayos que se registra en Colombia.

¿Cuál es la altitud máxima de operación?

Opera hasta 5.000 metros sobre el nivel del mar, con reducción de potencia por encima de 4.000 m, lo que permite instalarlo en proyectos ubicados en zonas de altiplano.
