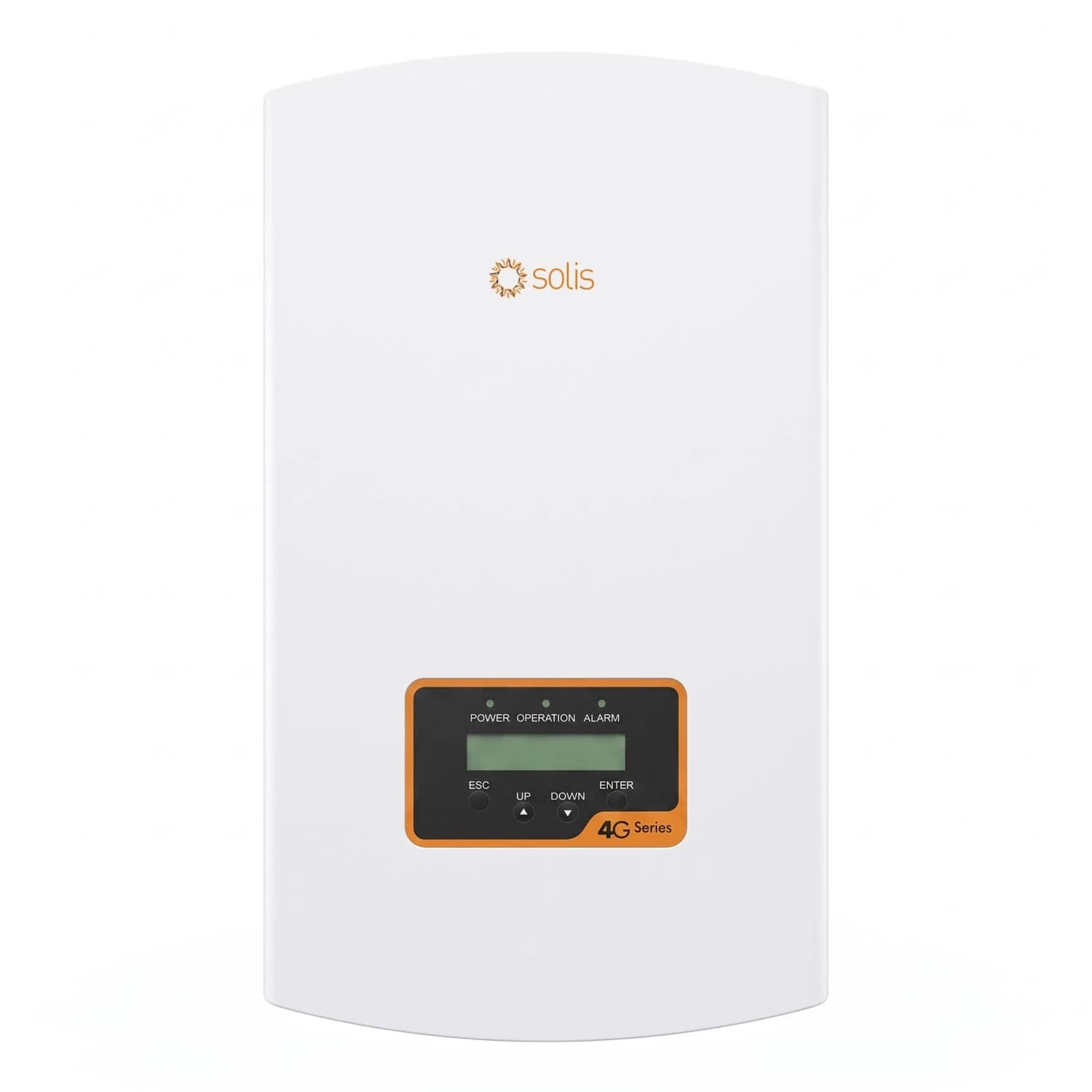

Inversor on grid trifásico 20kW 3P20K-4G-HV Solis

Solis - serie 3P(5-20)K-4G

Inversor on grid trifásico 20kW con 98.7% de eficiencia máxima y 2 MPPT

Conexión a red para instalaciones solares de gran escala en baja tensión trifásica

El Solis-3P20K-4G convierte hasta 22 kW de potencia CA a partir de un arreglo fotovoltaico de hasta 24 kW en corriente continua. Trabaja con 2 MPPT independientes y un rango de voltaje amplio que le da flexibilidad para distintas configuraciones de cadenas. Su gabinete IP65 permite instalarlo a la intemperie, y el administrador de energía de exportación integrado (EPM) controla cuánta energía se inyecta a la red.

• 98.7% de eficiencia máxima
• Potencia nominal de salida de 20 kW
• 2 MPPT con hasta 4 cadenas de entrada
• THDi menor a 1.5%
• Grado de protección IP65
• AFCI integrado (protección contra falla de arco en CC)

20 kW

Potencia nominal de salida

24 kW

Potencia de entrada máxima recomendada

98.7 %

Eficiencia máxima

2 MPPT

Con hasta 4 cadenas de entrada

IP65

Protección contra polvo y agua

Este inversor está pensado para proyectos comerciales e industriales que necesitan volcar energía solar a una red trifásica de 220V/380V o 230V/400V. El rango de voltaje MPPT de 160 a 850 V le permite operar con distintas longitudes de cadena sin perder rendimiento, mientras que la corriente máxima de entrada de 22 A por MPPT soporta arreglos de paneles de alta potencia.

La topología sin transformador reduce el peso del equipo y mejora la eficiencia de conversión, con un consumo propio nocturno inferior a 1 W. El sistema de enfriamiento por ventilador redundante inteligente mantiene la temperatura de operación dentro de un rango de -25°C a +60°C, lo que le permite funcionar tanto en climas fríos de altura como en ambientes cálidos.

Gestión de exportaciónAdministrador de energía de exportación integrado (EPM) Controla y limita la cantidad de energía que el sistema inyecta a la red, una función que en Colombia facilita cumplir con los límites de exportación que exigen algunos operadores de red al conectar sistemas de autogeneración.

• Entrada CC1000 V máximo Voltaje máximo de entrada, con voltaje de arranque desde 180 V.
• Salida CA3/N/PE, 220V/380V, 230V/400V Compatible con las configuraciones trifásicas más usadas en instalaciones industriales.
• ProteccionesMúltiples niveles Incluye protección contra polaridad inversa DC, cortocircuito, sobrecorriente de salida, sobretensiones y detección anti-isla.
• Falla de arcoAFCI integrado Protección de circuito de falla de arco en CC, requiere activación.
• AltitudHasta 4000 msnm Funciona sin desclasificar potencia en zonas de altiplano como Bogotá.
• ComunicaciónRS485 con Wi-Fi o GPRS opcional Para monitoreo remoto de la producción.

Especificaciones de entrada y salida

Entrada CC

Potencia de entrada máxima recomendada	24 kW
Voltaje máximo de entrada	1000 V
Voltaje nominal	600 V
Voltaje de arranque	180 V
Rango de voltaje MPPT	160-850 V
Corriente máxima de entrada	22 A / 22 A
Corriente máxima de cortocircuito	34.3 A / 34.3 A
Número de MPPT / cadenas máximas	2/4

Salida CA

Potencia nominal de salida	20 kW
Potencia máxima de salida aparente	22 kVA
Potencia máxima de salida	22 kW
Voltaje nominal de la red	3/N/PE, 220V/380V, 230V/400V
Frecuencia nominal de la red	50 Hz / 60 Hz
Corriente nominal de salida de red	30.4 A / 28.9 A
Corriente máxima de salida	31.8 A
Factor de potencia	>0.99 (0.8 en adelanto a 0.8 en retraso)
THDi	menor a 1.5%

Eficiencia

Eficiencia máxima	98.7%
Eficiencia EU	98.1%

Datos generales y normativa

Datos generales

Dimensiones (largo x ancho x alto)	310 x 563 x 219 mm
Peso	19.8 kg
Topología	Sin transformador
Consumo propio (noche)	menor a 1 W
Rango de temperatura de funcionamiento	-25°C a +60°C
Humedad relativa	0 a 100%
Nivel de protección	IP65
Enfriamiento	Ventilador redundante inteligente
Altitud máxima de funcionamiento	4000 m
Conexión CC	Conector MC4
Conexión CA	Enchufe de conexión rápida
Pantalla	LCD
Comunicación	RS485, opcional Wi-Fi o GPRS

5

Años

Garantía del fabricante Solis respalda este inversor con 5 años de garantía de fábrica. Al ser un equipo de generación con energía solar, está exento de IVA según la ley 1715 de 2014.

Preguntas frecuentes

¿Qué tamaño de arreglo fotovoltaico admite este inversor?

Admite hasta 24 kW de potencia fotovoltaica en corriente continua, repartidos en sus 2 MPPT con un máximo de 4 cadenas de entrada.

¿Este inversor sirve para instalaciones de 220V y 480V?

Sí, su voltaje nominal de red admite configuraciones de 3/N/PE en 220V/380V y 230V/400V, lo que cubre las redes trifásicas más comunes en instalaciones industriales.

¿Se puede instalar a la intemperie?

Sí, cuenta con grado de protección IP65, lo que permite montarlo en exteriores sin necesidad de un gabinete adicional.

¿Qué función cumple el administrador de energía de exportación (EPM)?

Controla y limita la cantidad de energía que el sistema inyecta a la red, lo que ayuda a cumplir los límites de exportación exigidos por algunos operadores de red en Colombia.

¿Funciona correctamente en zonas de altura como Bogotá?

Sí, su altitud máxima de funcionamiento es de 4000 msnm, por lo que opera sin desclasificar potencia en el altiplano colombiano.

¿El AFCI viene activado de fábrica?

No, la protección de circuito de falla de arco en CC (AFCI) requiere activación una vez instalado el equipo.

¿Qué garantía tiene el inversor?

El fabricante Solis respalda este modelo con 5 años de garantía de fábrica.
