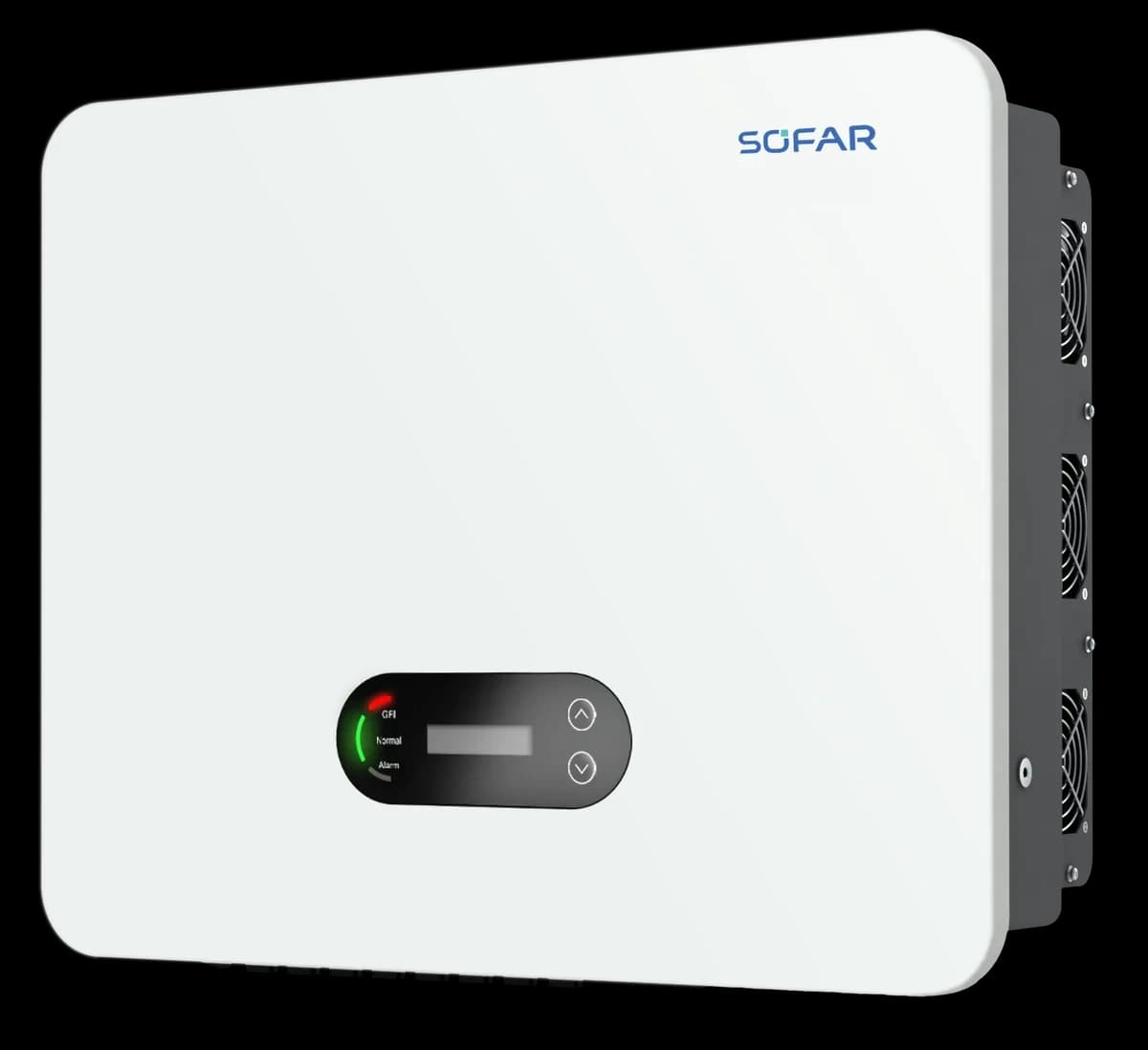

Inversor on grid trifásico 20kW 20KTLX-G3-LV SOFAR

SOFAR - serie KTLX-G3-LV

Inversor on-grid trifásico 20kW con 4 MPPT y sobrecarga de hasta 22 kW

Conversión trifásica para proyectos comerciales y residenciales de alta demanda

El SOFAR 20KTLX-G3-LV convierte la energía de tu arreglo fotovoltaico en corriente alterna trifásica lista para inyectar a red o alimentar cargas comerciales. Con 4 rastreadores MPPT independientes, admite diseños de string con distinta orientación o sombreado parcial sin perder producción. Su rango de tensión MPPT de 180 a 800V y el arranque a solo 200V le permiten trabajar horas más al día que un inversor de ventana estrecha. La carcasa IP65 y el enfriamiento por aire inteligente lo hacen apto para instalación a la intemperie.

• Potencia nominal 20 kW, hasta 22 kW en sobrecarga (110%)
• 4 MPPT, compatibles con módulos de 600W+
• Rango MPPT de 180 a 800V, arranque a 200V
• Eficiencia máxima de 98%, europea de 97,5%
• Protección IP65 para exteriores
• SPD tipo II integrado en DC y AC

20 kW

Potencia nominal de salida a 40°C

4

Rastreadores MPPT independientes

98 %

Eficiencia máxima

30000 Wp

Potencia FV máxima recomendada

IP65

Grado de protección

En instalaciones comerciales colombianas, donde la red suele ser trifásica a 127/220V, este inversor entrega hasta 22000W de forma continua en sobrecarga, lo que da margen para picos de generación en horas de mayor radiación sin que el equipo limite potencia. El rango de entrada de hasta 1100V y los 4 MPPT permiten repartir el arreglo fotovoltaico en varias orientaciones o inclinaciones, algo común en cubiertas industriales con espacio limitado.

El SPD tipo II tanto en la entrada DC como en la salida AC es un punto a favor en un país con una de las densidades de descargas atmosféricas más altas del mundo: reduce el riesgo de daño por sobretensión inducida sin necesidad de instalar protección externa adicional en el tablero de conexión del inversor. La comunicación por RS485, WiFi o USB permite monitoreo remoto de la planta desde cualquier punto con conexión a internet.

Sobrecarga sostenidaHasta 22 kW de potencia de salida El inversor admite un 110% de su potencia nominal de forma prolongada, lo que aprovecha los picos de irradiancia del mediodía sin recortar producción ni activar protecciones por sobrecarga.

• Entrada fotovoltaica180-800V MPPT Rango amplio que reduce el número de strings necesarios y facilita el diseño con módulos de alta potencia.
• Salida trifásica127/220 Vac Compatible con la configuración trifásica estándar de instalaciones comerciales en Colombia.
• Protección ambientalIP65 Apto para montaje a la intemperie, incluso en zonas de humedad alta como la costa Caribe o el Pacífico.
• Consumo nocturnoMenos de 3W Autoconsumo mínimo cuando el sistema no está generando.
• MonitoreoLCD, Bluetooth, WiFi y RS485 Seguimiento local y remoto de la operación del inversor.
• Protección contra rayosSPD tipo II en DC y AC Relevante en un país con alta incidencia de descargas atmosféricas.

Entrada (DC)

Potencia FV máxima recomendada	30000 Wp
Tensión máxima de entrada	1100V
Tensión nominal de entrada	370V
Tensión de arranque	200V
Rango de tensión MPPT	180-800V
Número de MPPT	4
Número de entradas DC	2 por MPPT
Corriente máxima MPPT	4x40A
Corriente máxima de cortocircuito	4x50A

Salida (AC)

Potencia nominal de salida (@40°C)	20000W
Potencia máxima de salida (@40°C)	22000W
Potencia aparente máxima	22000VA
Corriente máxima de salida	57,7A
Tensión nominal de salida	3/N/PE, 127/220 Vac
Rango de tensión de salida	176-242 Vac
Frecuencia nominal	50/60Hz
Factor de potencia	0,8 en adelanto a 0,8 en atraso
THDi	menor a 3% a potencia nominal

Eficiencia y protecciones

Eficiencia máxima	≥98%
Eficiencia europea	≥97,5%
Protección contra polaridad inversa DC	Sí
Protección anti-isla	Sí
Protección contra corriente de fuga	Sí
Monitoreo de falla a tierra	Sí
Monitoreo de falla en strings	Sí
Interruptor DC	Sí
SPD	PV tipo II, AC tipo II

Datos generales

Rango de temperatura ambiente	-25°C a +60°C
Autoconsumo nocturno	Menor a 3W
Topología	Sin transformador
Grado de protección	IP65
Rango de humedad relativa	0-100%
Altitud máxima de operación	4000m
Refrigeración	Aire forzado inteligente
Dimensiones (An x Al x Prof)	585x480x220mm
Peso	37kg
Pantalla	LCD y Bluetooth + App
Comunicación	RS485/WiFi/USB

5

Años

Garantía del fabricante El inversor SOFAR 20KTLX-G3-LV cuenta con 5 años de garantía de fábrica.

Preguntas frecuentes

¿Qué potencia de paneles puedo conectar a este inversor?

El fabricante recomienda una potencia fotovoltaica máxima de 30000Wp, es decir, hasta 1,5 veces la potencia nominal del inversor. Esto permite compensar pérdidas por temperatura, cableado y orientación sin sobrepasar los límites de entrada.

¿Necesita transformador para conectarse a la red?

No, es un inversor sin transformador (transformerless), lo que reduce peso y mejora la eficiencia, pero requiere que la instalación cuente con la puesta a tierra adecuada según el RETIE.

¿Puedo instalarlo a la intemperie?

Sí, su grado de protección IP65 lo permite, incluso en zonas de humedad alta como la costa Caribe o el Pacífico colombiano, siempre que se respete la orientación de montaje indicada por el fabricante.

¿Qué pasa si el arreglo fotovoltaico genera más de 20kW en el mediodía solar?

El inversor admite hasta 22000W de forma prolongada (110% de su potencia nominal), por lo que absorbe los picos de generación de mediodía sin activar limitación de potencia.

¿Cómo se monitorea la producción del sistema?

Cuenta con pantalla LCD local, Bluetooth con app móvil, y comunicación remota por WiFi o RS485 para integrarse a plataformas de monitoreo de planta.

¿Incluye protección contra descargas atmosféricas?

Sí, trae SPD tipo II integrado tanto en la entrada DC como en la salida AC, relevante considerando la alta densidad de rayos que registra Colombia.

¿Cuántos strings puedo conectar por MPPT?

Cada uno de los 4 MPPT admite 2 entradas DC, para un total de 8 strings independientes distribuidos según la configuración del arreglo.
