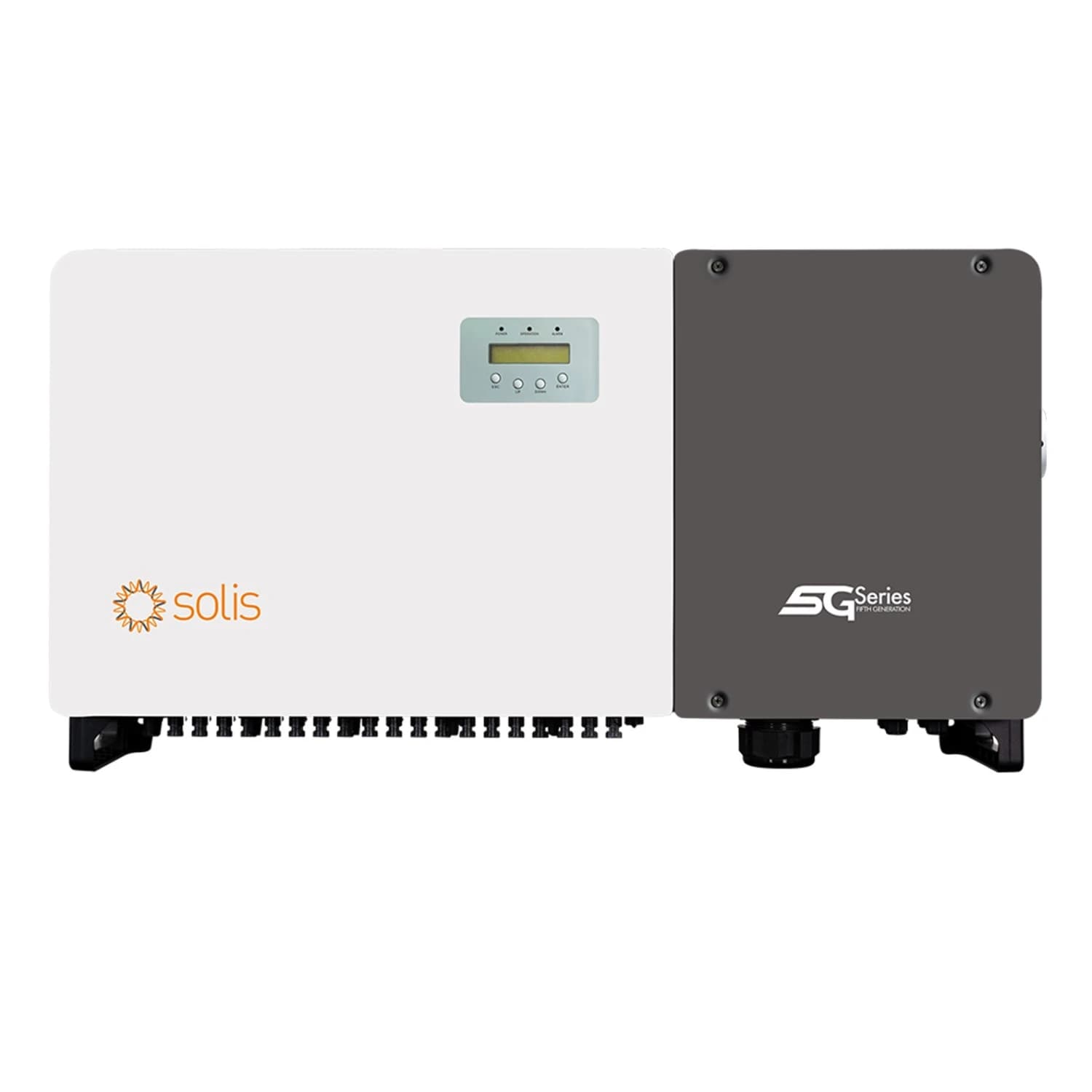

Inversor on grid trifásico 100kW S5-GC100K-HV Solis

Solis - Serie S5-GC

Inversor trifásico on-grid 100 kW con 10 MPPT y ratio DC/AC del 150%

Conexión a red para plantas solares comerciales e industriales de gran escala

El S5-GC100K-HV es un inversor trifásico de conexión a red pensado para instalaciones solares de gran tamaño, donde cada punto de eficiencia y cada MPPT adicional se traducen en más energía inyectada. Con 10 seguidores de máxima potencia y corriente de cadena de hasta 32 A por entrada, aprovecha al máximo los módulos bifaciales de alta potencia que hoy dominan el mercado. Su protección AFCI y el monitoreo inteligente de strings reducen el riesgo de fallas y facilitan el mantenimiento en plantas de generación distribuida.

• 10 MPPT independientes
• Eficiencia máxima 98.7%
• Ratio DC/AC de hasta 150%
• Protección AFCI contra riesgo de incendio
• Grado de protección IP66
• Garantía de 5 años

100 kW

Potencia nominal de salida

98.7 %

Eficiencia máxima

10 MPPT

Seguidores de máxima potencia

1100 V

Voltaje máximo de entrada DC

IP66

Grado de protección

Este inversor está diseñado para proyectos donde la potencia instalada en DC supera con holgura la capacidad de salida en AC, gracias a su ratio DC/AC de hasta 150%. Eso permite sobredimensionar el campo fotovoltaico y aprovechar mejor las horas de baja radiación, sin sacrificar la potencia de salida en las horas pico. Los 10 MPPT independientes, con hasta 20 cadenas de entrada, dan flexibilidad para orientar distintos subarreglos según la disposición del terreno o la sombra parcial de la cubierta.

La corriente de cadena de hasta 32 A por entrada lo hace compatible con los módulos bifaciales de gran formato que se instalan hoy en proyectos comerciales e industriales. Su topología sin transformador, combinada con refrigeración inteligente por ventilador y un rango de temperatura de funcionamiento de -30°C a +60°C, sostiene el rendimiento incluso en cubiertas expuestas al calor de la costa Caribe colombiana, donde la temperatura del equipo puede subir de forma considerable durante el día.

Protección activaAFCI 2.0 reduce el riesgo de incendio por arco eléctrico El sistema detecta fallas de arco en el cableado DC y desconecta el inversor antes de que se convierta en un riesgo, algo especialmente relevante en instalaciones de gran tamaño con kilómetros de cableado expuesto.

• Seguimiento de potencia10 MPPT Hasta 20 cadenas de entrada para adaptar el diseño a distintas orientaciones de techo o terreno.
• Corriente de cadenaHasta 32 A Compatible con los módulos bifaciales de alta potencia actuales.
• Eficiencia98.7% máxima Con 98.3% de eficiencia europea (EU), medida representativa del rendimiento real en operación.
• Monitoreo inteligenteAnálisis de curvas I-V Detecta strings con bajo rendimiento sin necesidad de revisión manual en campo.
• Protección eléctricaDPS DC Tipo II / AC Tipo II Protección contra sobretensiones integrada, relevante en un país con alta densidad de descargas atmosféricas como Colombia.
• Resistencia ambientalIP66 Protección contra polvo y chorros de agua, adecuada para instalación exterior en la mayoría de climas del territorio nacional.

Diseñado para plantas solares de gran escala

Con 100 kW de potencia nominal de salida y capacidad de operar en 220V/380V o 230V/400V, el S5-GC100K-HV se integra en proyectos comerciales e industriales conectados a red, así como en granjas solares de mediana escala. Su función nocturna SVG y la comunicación por línea de potencia (PLC) opcional facilitan la gestión de plantas con múltiples inversores.

Entrada (DC)

Voltaje máximo de entrada	1100 V
Voltaje nominal	600 V
Voltaje de arranque	195 V
Rango de voltaje MPPT	180 - 1000 V
Corriente máxima de entrada	10 x 32 A
Corriente máxima de cortocircuito	10 x 40 A
Número de MPPT / cadenas máximas	10 / 20

Salida (AC)

Potencia nominal de salida	100 kW
Potencia aparente máxima de salida	110 kVA
Potencia máxima de salida	110 kW
Voltaje nominal de la red	3/N/PE, 220 V/380 V, 230 V/400 V
Frecuencia nominal de la red	50 Hz / 60 Hz
Corriente nominal de salida de red	152.0 A / 144.3 A
Corriente máxima de salida	167.1 A / 158.8 A
Factor de potencia	> 0.99 (0.8 capacitivo a 0.8 inductivo)
THDi	< 3%

Eficiencia y protecciones

Eficiencia máxima	98.7%
Eficiencia EU	98.3%
Protección contra polaridad inversa DC	Sí
Protección contra cortocircuito	Sí
Protección contra sobretensiones	DC Tipo II / AC Tipo II (AC Tipo I opcional)
Protección anti-isla	Sí
AFCI 2.0 integrado	Opcional
Recuperación PID integrada	Opcional
Interruptor de DC integrado	Sí
Interruptor de AC integrado	Opcional

Datos generales

Dimensiones (largo x alto x ancho)	1065 x 567 x 344.5 mm
Peso	91 kg
Topología	Sin transformador
Consumo propio (noche)	< 2 W
Rango de temperatura de funcionamiento	-30°C a +60°C
Humedad relativa	0 - 100%
Nivel de protección	IP66
Altitud máxima de funcionamiento	4000 m
Comunicación	RS485, opcional Wi-Fi, GPRS, PLC

5

Años

Garantía del fabricante El S5-GC100K-HV cuenta con 5 años de garantía Solis, respaldo importante para un equipo destinado a proyectos comerciales e industriales de operación continua.

¿Este inversor requiere transformador externo para conectarse a la red?

No, es de topología sin transformador, lo que reduce peso y pérdidas de conversión respecto a un inversor con transformador.

¿Cuántos strings o cadenas de paneles se pueden conectar?

Tiene 10 MPPT y admite hasta 20 cadenas de entrada, lo que permite orientar distintos subarreglos según la disposición del techo o terreno.

¿Qué tanta potencia en paneles solares se le puede conectar?

Su ratio DC/AC permite instalar hasta 150% de la potencia nominal de salida en el campo fotovoltaico, es decir, hasta 150 kW de paneles para este modelo de 100 kW.

¿Necesita protección DPS externa adicional?

Trae protección contra sobretensiones DC Tipo II y AC Tipo II integrada. El AC Tipo I es opcional y se recomienda evaluarlo en zonas con alta incidencia de rayos.

¿Puede instalarse a la intemperie?

Sí, cuenta con grado de protección IP66 y rango de temperatura de funcionamiento de -30°C a +60°C, adecuado para instalación exterior en distintos climas de Colombia.

¿Cómo se monitorea el desempeño de la planta?

Incluye monitoreo inteligente de strings y análisis de curvas I-V para detectar fallas, además de comunicación RS485 con opciones de Wi-Fi, GPRS o PLC para supervisión remota.

¿Qué garantía tiene el equipo?

Cuenta con 5 años de garantía del fabricante Solis.
