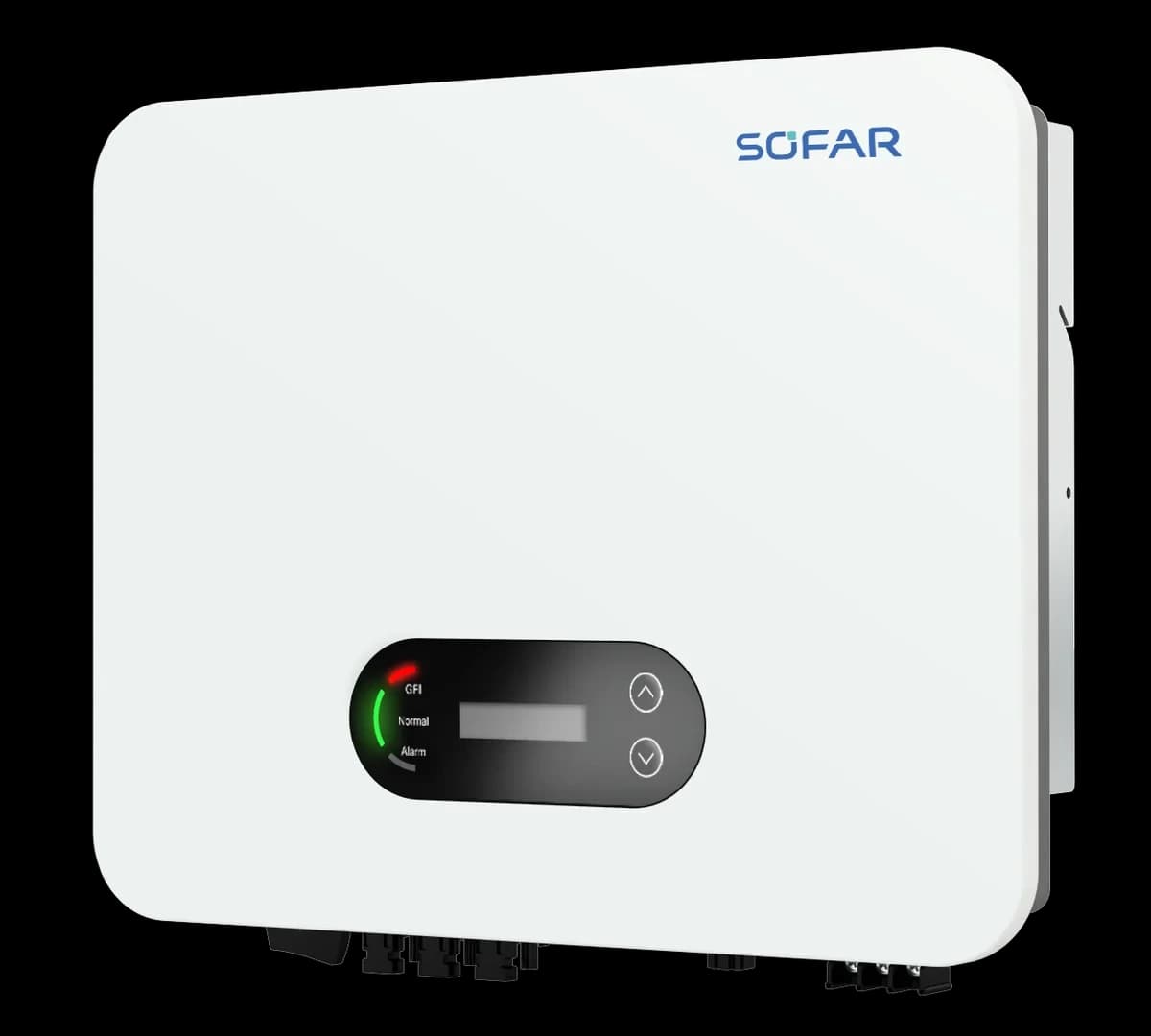

Inversor on-grid fase dividida 10kW 10KTLM-G3 Sofar

Sofar - serie KTLM-G3

Inversor on-grid fase dividida 10kW con eficiencia máxima de 98.1% y 3 MPPT

Inyección a red bifásica para residencias grandes y pequeños comercios

El SOFAR 10KTLM-G3 es un inversor de conexión a red con tres MPPT independientes, pensado para instalaciones fotovoltaicas de tamaño medio-grande en vivienda o comercio. Su rango de voltaje MPPT amplio y el bajo voltaje de arranque le permiten trabajar en horas de baja radiación, mientras que la refrigeración natural sin ventiladores reduce el mantenimiento y el ruido. Es compatible con módulos de 500 W o más, lo que facilita el diseño de arreglos con paneles de alta potencia actuales.

• Eficiencia máxima de 98.1%
• 3 MPPT independientes
• Compatible con módulos de 500 W o más
• Refrigeración natural, sin ventiladores
• Sobrecarga de CA prolongada hasta 110%
• Grado de protección IP65

10 kW

Potencia nominal de salida

98.1 %

Eficiencia máxima

3 MPPT

Rastreadores de punto de máxima potencia

600 V

Voltaje máximo de entrada CC

IP65

Grado de protección

Este modelo pertenece a la serie 7-10.5KTLM-G3 de Sofar, que agrupa inversores monofásicos de 7 a 10.5 kW con la misma plataforma electrónica y el mismo cuerpo. El 10KTLM-G3 entrega 10000 W nominales con una corriente máxima de salida de 46 A y trabaja en un rango de voltaje de red de 180 Vac a 276 Vac, lo que le da margen frente a las variaciones de tensión que se presentan en instalaciones de zonas rurales de Colombia.

El rango de voltaje MPPT de 80 V a 550 V y el voltaje de arranque de apenas 90 V permiten aprovechar la generación desde temprano en la mañana y hasta el final de la tarde, algo relevante en el altiplano bogotano, donde la temperatura baja favorece el rendimiento de los paneles pero las horas de radiación útil son más cortas. La protección IP65 y el rango de temperatura ambiente de -30°C a +60°C le dan margen para operar en el calor de la costa Caribe sin necesidad de un gabinete adicional.

Sobrecarga prolongada110% de potencia de CA sostenida El inversor admite una sobrecarga de salida prolongada del 110%, útil cuando el arreglo fotovoltaico se dimensiona por encima de la potencia nominal del equipo para compensar pérdidas por temperatura o suciedad.

• Entrada3 MPPT independientes Corriente máxima de entrada de 20A/16A/16A por tracker, con 3 entradas CC en total.
• Protección DCInterruptor DC integrado Incluye protección de polaridad inversa, monitoreo de fallas de arreglo fotovoltaico y monitoreo de falla a tierra.
• Descargas atmosféricasSPD tipo II en CC y tipo III en CA Protección contra sobretensión en ambos lados, relevante en un país con alta densidad de rayos como Colombia.
• ComunicaciónRS485 y Wi-Fi Monitoreo de la producción desde la app o el portal Sofar, con pantalla LCD y Bluetooth integrados.
• AltitudHasta 4000 msnm Opera sin derrateo en instalaciones de montaña, por encima de la altura de Bogotá.
• Peso18.5 kg Gabinete compacto de 468×380×187 mm para montaje en pared.

Entrada CC

Voltaje máximo de entrada	600 V
Voltaje nominal de entrada	360 V
Voltaje de arranque	90 V
Rango de voltaje MPPT	80 V - 550 V
Número de MPPT	3
Número de entradas CC	3
Corriente máxima MPPT	20A/16A/16A
Corriente máxima de cortocircuito	30A/25A/25A

Salida CA

Potencia nominal de salida	10000 W
Potencia aparente máxima	10000 VA
Corriente máxima de salida	46 A
Voltaje nominal de salida	L/N/PE, 230 Vac
Rango de voltaje de salida	180 Vac - 276 Vac
Frecuencia nominal	50/60 Hz
Rango de frecuencia	45Hz-55Hz / 55Hz-65Hz
THDi	menor a 3%
Factor de potencia	1 (ajustable +/-0.8)

Datos generales

Topología	Sin transformador
Grado de protección	IP65
Rango de temperatura ambiente	-30°C a +60°C
Humedad relativa admisible	0-100%
Altitud máxima de operación	4000 m
Refrigeración	Natural
Autoconsumo nocturno	menor a 1 W
Dimensiones (An×Al×Prof)	468×380×187 mm
Peso	18.5 kg
Pantalla	LCD y Bluetooth + app
Comunicación	RS485 / Wi-Fi

5

Años

Garantía del fabricante El SOFAR 10KTLM-G3 cuenta con 5 años de garantía del fabricante contra defectos de fabricación.

¿Qué diferencia hay entre este inversor y los otros modelos de la serie KTLM-G3?

Todos comparten el mismo chasis y la misma plataforma electrónica; la diferencia está en la potencia nominal de salida y la corriente máxima, que van desde 7 kW hasta 10.5 kW según el modelo elegido.

¿Cuántos paneles solares puedo conectar a este inversor?

Depende de la potencia de los módulos y de cómo se distribuyan en los 3 MPPT, cada uno con hasta 20A de corriente de entrada. Con paneles de 500 W o más, el diseño del arreglo se resuelve con menos módulos por string.

¿El inversor funciona sin conexión a internet?

Sí, genera e inyecta energía a la red de forma normal sin conexión. El Wi-Fi y el Bluetooth solo se necesitan para el monitoreo remoto desde la app o el portal Sofar.

¿Necesita mantenimiento por tener refrigeración natural?

Al no tener ventiladores, no hay piezas móviles que revisar por desgaste. Se recomienda mantener limpias las rejillas de ventilación del gabinete, especialmente en instalaciones con polvo o alta humedad.

¿Puede instalarse a la intemperie?

Sí, su grado de protección IP65 lo permite, aunque se recomienda ubicarlo en un lugar con sombra parcial para prolongar la vida útil de los componentes electrónicos.

¿Qué protecciones eléctricas trae integradas?

Incluye protección de polaridad inversa en CC, detección de isla, protección contra corriente de fuga, monitoreo de falla a tierra, monitoreo de fallas del arreglo fotovoltaico e interruptor DC. También trae SPD tipo II en el lado CC y tipo III en el lado CA.

¿Sirve para instalaciones en altura, como Bogotá?

Sí, admite una altitud máxima de operación de 4000 msnm sin necesidad de derrateo, por lo que cubre instalaciones en Bogotá y en municipios de mayor altura.
